    产品特点:
    1、反应灵敏:采用A级扩散硅压力敏感元件
    2、安装简便:电缆连接,直接投入现场
    3、稳定性好:放大电路采用美国集成芯片,宽电压供电,接线反向和过压保护
    4、抗干扰能力强:防雷击、截频干扰设计
    一款具备液位采集、控制和远程数传的一体化物联网传感器

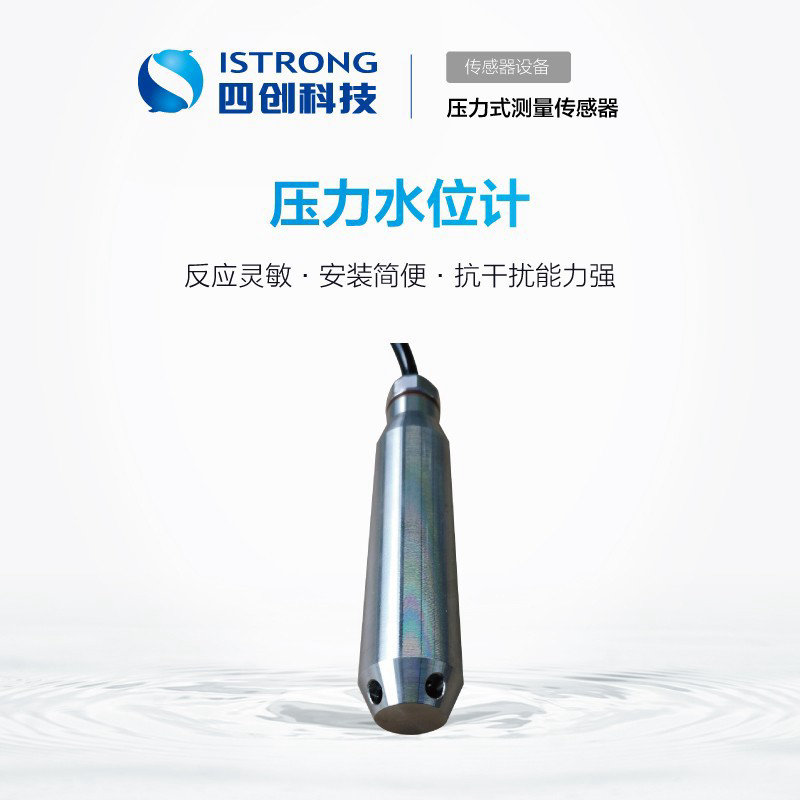

    压力水位计 SCWR04-S

    压力水位计 SCWR04-S

            压力式水位计 SCWR04-S 采用不锈钢隔离膜片的OEM感压传感器作为信号测量元件,并经过计算机自动测试,用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位干不锈钢壳体内,将传感器信号转换为标准输出信号。压力式水位计具有抗干扰、温度漂移小、测量精度高、稳定性好、寿命长等优点。广泛用于河道、水库、地下水、供排水、污水处理等水位监测。

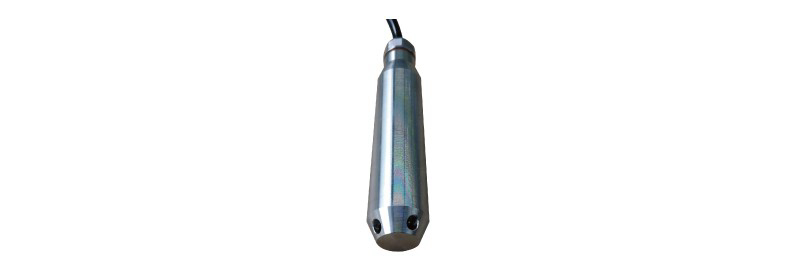

    压力式水位计外观图

    一、工作机制

      传感器迎液面受到的压力公式为∶P=p*g*h+Po式中:

      P∶传感器迎液面所受压强(为方便理解,以下统称压力)

      p∶被测液体密度

      g∶重力加速度(调试时按照9.8015)

      Po:液面上大气压

      h∶传感器投入液体的深度

      当传感器投入到被测液体中某一深度时,被测介质的压力引入到传感器的正压腔,通过线缆导气管将液面上的大气压Po与传感器的负压腔相连,以抵消传感器正面的Po,使传感器测得压力为p*g*h,显然,通过测取压力P,可以得出液位深度。


    二、产品尺寸

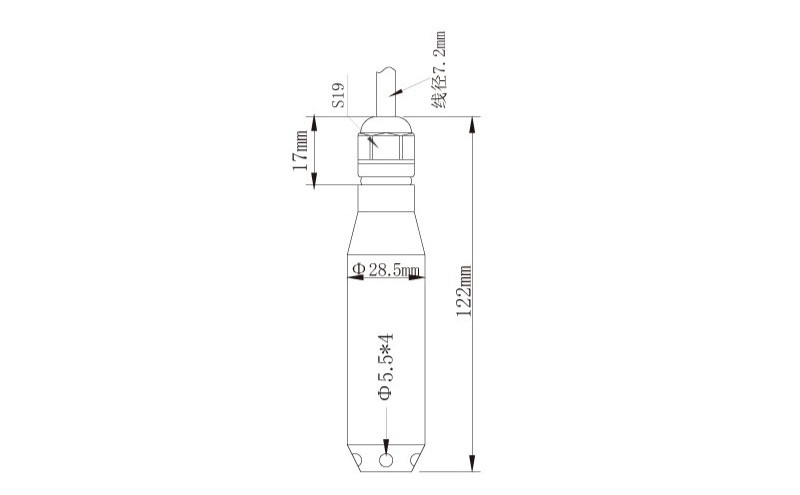

    压力式水位计产品尺寸图

    三、主要功能

    功能

    描述

    水位采集

    采集周期定时采集水位

    数据传输

    通过RS485进行数据发

    压力式水位计主要功能表

    四、产品特点

            压力式水位计 SCWR04-S 具有抗干扰、温度漂移小、测量精度高、稳定性好、寿命长等优点。

    反应灵敏

    安装简便

    稳定性好

    采用A级扩散硅压力敏感元件

    电缆连接,直接投入现场

    放大电路采用美国集成芯片,
    宽电压供电,接线反向和过压保护

    抗干扰能力强

    响应速度快

    限流保护

    防雷击、截频干扰设计

    放大电路采用进口集成芯片,宽电压供电

    接线反向和过压保护

    压力式水位计产品特点图


    五、技术参数

    水位参数

    测量介质

    液体(与接触材质兼容)

    测量量程

    0~10m (可定制)

    精度等级

    0.1%FS 、0.25%FS、 0.5%FS

    工作条件

    介质温度 -40~85℃

    温度补偿

    -10~70℃

    稳定性能

    ±0.1% FS/年

    过载能力

    200%满量程

    温度漂移

    ±0.01%FS/℃

    环境参数

    供电电压

    12~36VDC

    环境温度

    -40~85℃

    物理特性

    整体重量

    探头≈290g ,线缆每米≈60g

    防护等级

    IP68

    接口类型

    电源接口

    工业级端子接口,内置电源反向保护和过流/过压保护

    串口

    1组RS485接口

    数据位:5、6、7、8位

    停止位:11.52

    校验:无校验、奇校验、偶校验

    串口速率:1200-115200bps

    压力式水位计技术参数表

    六、应用场景

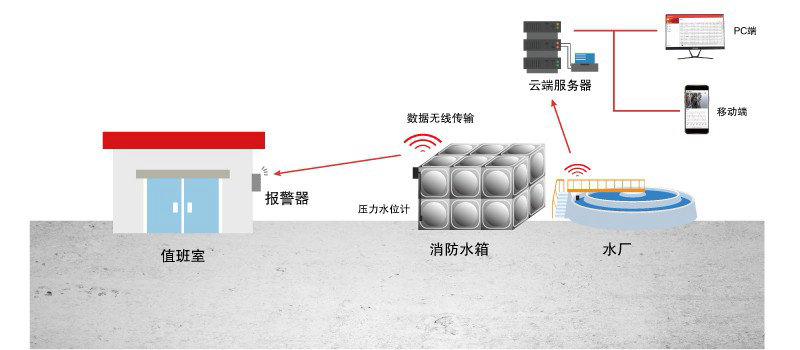

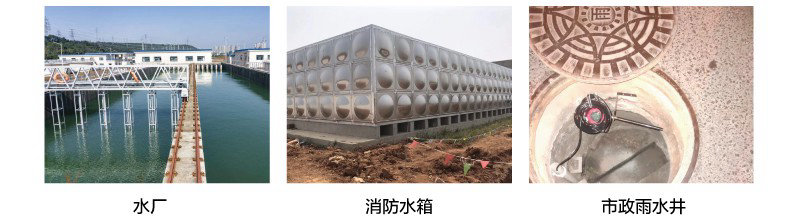

            适用于:水厂、炼油厂、化工厂、污水处理厂、高楼供水系统等对供水池、配水池、水处理池、市政雨污水井、水罐、水箱、油罐、油池等各种液体静态、动态液位的测量。


    七、常见问题

    1、设备测量原理?

            答:当传感器投入到被测液体中某一深度时,被测介质的压力引入到传感器的正压腔,通过线缆导气管将液面上的大气压与传感器的负压腔相连,以抵消传感器正面,使传感器测得压力,通过测取压力,可以得出液位深度

    2、设备量程是多少?

            答:测量量程默认0~10米,更大量程需要定制。

    3、设备测量精度是多少?

      答:测量精度不高于0.5%,比如10米量程,精度是5cm。

    4、设备可以防水吗?水体淹没设备会损坏吗?

      答:可以防水,设备IP68防护等级。

    5、设备通信方式?支持什么通信协议?

      答:支持RS485通信,支持Modbus通信协议。


    八、安装注意事项

      a)须在无加压和无供电的情况下进行设备的安装

      b)禁止测量与本产品接触材质不兼容的介质。

      c)不能在设备上进行任何修改或变更。

      d)要轻拿轻放不能随意抛扔,安装本产品时请不要使用蛮力。

      e)本产品可垂直、倾斜或水平安装在罐体、槽内,应确保避免泥沙等杂质埋没或堵塞变送器探头部分。

      f)现场安装如需加装延长线时,请确保接线部分保持干燥通风,严禁浸泡和避免湿气、污垢堵塞电缆中心的大气连接管,否则会造成本产品损坏或测量不准。

      g)请避免本产品的电缆线被刀或其他锋利的金属物体划伤,造成本产品进水损坏。

      h)本产品属于弱电设备,布线时须与强电线缆分开布设,应遵守国家相关布线标准(GB/T50312-2016》进行布线。

      i)确保电源供电电压符合本产品供电要求。

      j)用户在使用时请不要自行拆解,更不能碰触膜片,以免造成产品损坏。
