产品特点：

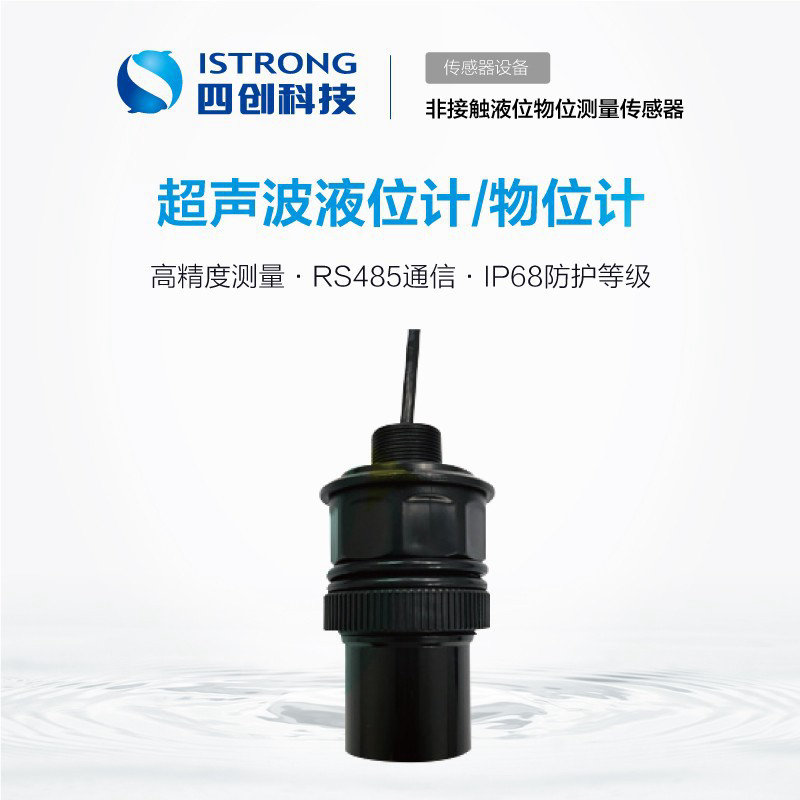

超声波液位计/水位计 SCWR06
超声波液位计/物位计 SCWR06采用超声波脉冲原理进行非接触式的测量，是一种非接触式、高可靠性、高性价比、易安装维护的液位测量仪器。它不必接触介质就能满足物位测量要求，集液位水位测量、显示、传输等功能于一体，被测介质几乎不受限制，可广泛适用于城市窨井、水库湖泊、市政工程、冶金化工等场景，实现各种液体和固体物料高度的测量。
一、工作机制
超声波液位计通过超声波传感器实时监测液位高度，本地实时显示，并通过4G/NB-IoT等通信方式上报云服务器，为行业用户预警调度提供数据支持，提升液位远程监测能力。

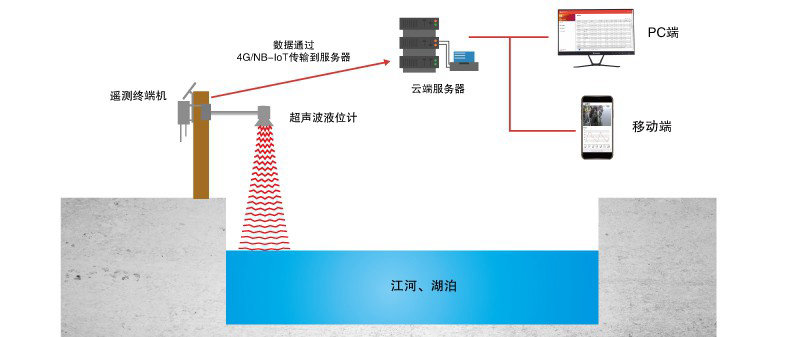

超声波液位计工作机制示意图

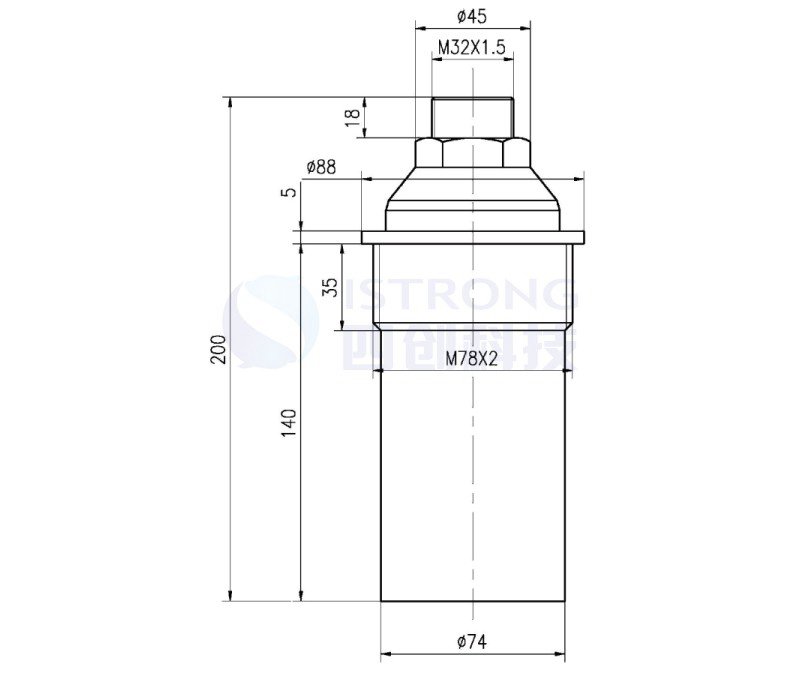

二、产品尺寸
三、主要功能
功能 | 描述 |
水位采集 | 根据设置采集周期自动采集水位 |
通信方式 | 支持RS485通信方式 |
通信规约 | 支持Modbus通信协议 |
低功耗工作 | 支持低功耗休眠工作模式 |
防护等级 | IP68防护等级 |
超声波液位计主要功能表
四、产品特点
超声波液位计是采用超声波脉冲原理进行非接触式的测量设备，具有安装简便、测量精度高、稳定可靠、适用性广等特点。
|
|
|
安装简便 | 可靠性强 | 性价比高 |
结构简单、体积小、重量轻，便于安装维护和保养 | IP68防护等级，耐高温，耐腐蚀 | 最高可达50米的量程范围，基本可满足各种安装条件 |
|
|
|
抗干扰性强 | 高稳定性 | 适用性广泛 |
内置干扰回波抑制功能，强磁场环境中稳定运行 | 不和被测液体接触，故障率低 | 与被测介质的压力、温度、密度、黏度及有无腐蚀性无关 |
超声波液位计产品特点图
五、技术指标
水位参数 | |
水位量程 | 0 ~ 7 / 15 / 20米或定制 |
分辨率 | 1 cm |
测量精度 | ±(1+S×0.5%) cm |
测量盲区 | < 25 cm |
响应时间 | ≤ 5S |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 1组RS485接口 |
数据位：5、6、7、8位 | |
停止位：1、1.5、2位 | |
校验：无校验、奇校验、偶校验 | |
串口速率：1200-115200bps | |
电源供电 | |
标准电源 | DV 12V |
供电范围 | DC 9 ~ 16V |
功耗 | < 1W |
物理特性 | |
外壳 | 等级IP68，外壳和系统安全隔离 |
传感器尺寸 | Φ54mm，高200 mm(不包括线缆和安装件) |
传感器重量 | 约650g(不包含安装件) |
环境参数 | |
工作温度 | -20℃～+70℃ |
储存温度 | -40℃～+80℃ |
相对湿度 | 95%RH（无凝结） |
超声波液位计技术参数表
六、应用场景
超声波液位计是采用超声波脉冲原理进行非接触式的测量设备，安装简便、测量精度高、稳定可靠、适用性广。通过支架固定即可实现液位实时监测，内置数据传输单元与锂电池，解决了液位现场观测繁琐的问题。适用于城市窨井、水库湖泊、市政工程、冶金化工等场景，实现各种液体和固体物料高度的在线测量。

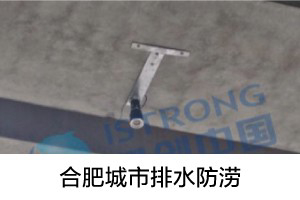

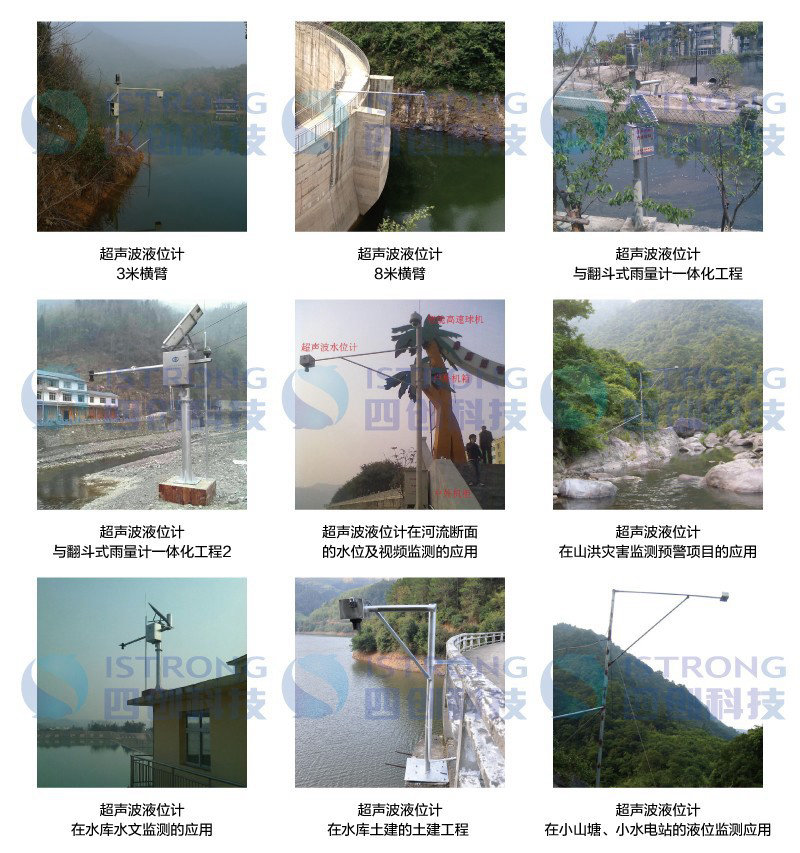

超声波液位计现场安装效果图
七、常见问题
1、设备测量原理？
答：换能器（探头）发出高频超声波脉冲，遇到被测介质表面被反射回来，部分反射回波被同一换能器接收，转换成电信号。
2、设备量程是多少？
答：测量量程默认10米，更大量程需要定制。
3、设备测量精度是多少？
答：测量精度不高于0.5%，比如10米量程，精度是5cm。
4、设备可以防水吗？水体淹没设备会损坏吗？
答：可以防水，设备IP68防护等级。
5、设备通信方式？支持什么通信协议？
答：支持RS485通信，支持Modbus通信协议。
6、设备采样频率？
答：设备默认间隔15秒采集一次。
7、设备有提供线缆吗？
答：出厂配套2米线缆。
