    产品特点:
    1、可靠性高,一体化不锈钢成型,耐腐蚀
    2、稳定性好,翻斗部件翻转灵敏
    3、原厂生产:具备工业生产许可证,通过水利部测评
    机械式降雨观测传感器

    翻斗式雨量计 SCYL05-1

    翻斗式雨量计 SCYL05-1

            翻斗式雨量计(SCYL05-1)是针对基层雨量观测特点,结合多年防灾经验,开发出的新一代一体化雨量站产品。该设备安装简便,集雨量数据采集、存储、传输和管理于一体,可进行全天候现场精确测量。可广泛应用于农林、水利、气象、应急、环保、国土、铁路公路等行业。

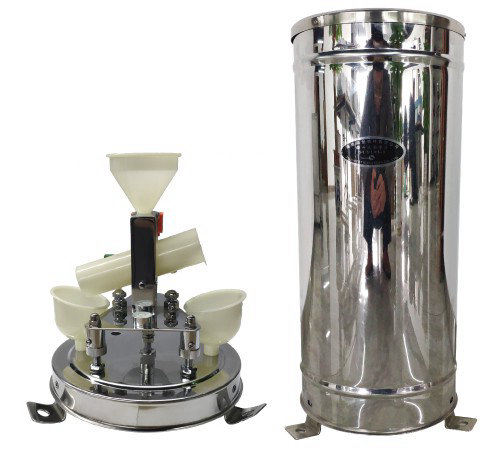

    翻斗式雨量计外观图



    翻斗式雨量计安装


    产品资质


    一、工作机制

            翻斗式雨量计通过翻斗式原理实时监测雨量变化,通过有线/超短波发送雨量数据至附近雨量报警器,并通过4G/NB-IoT等通信方式上报云服务器,为行业用户指挥决策提供数据支持,提升水文监测能力。

    翻斗式雨量计工作机制示意图

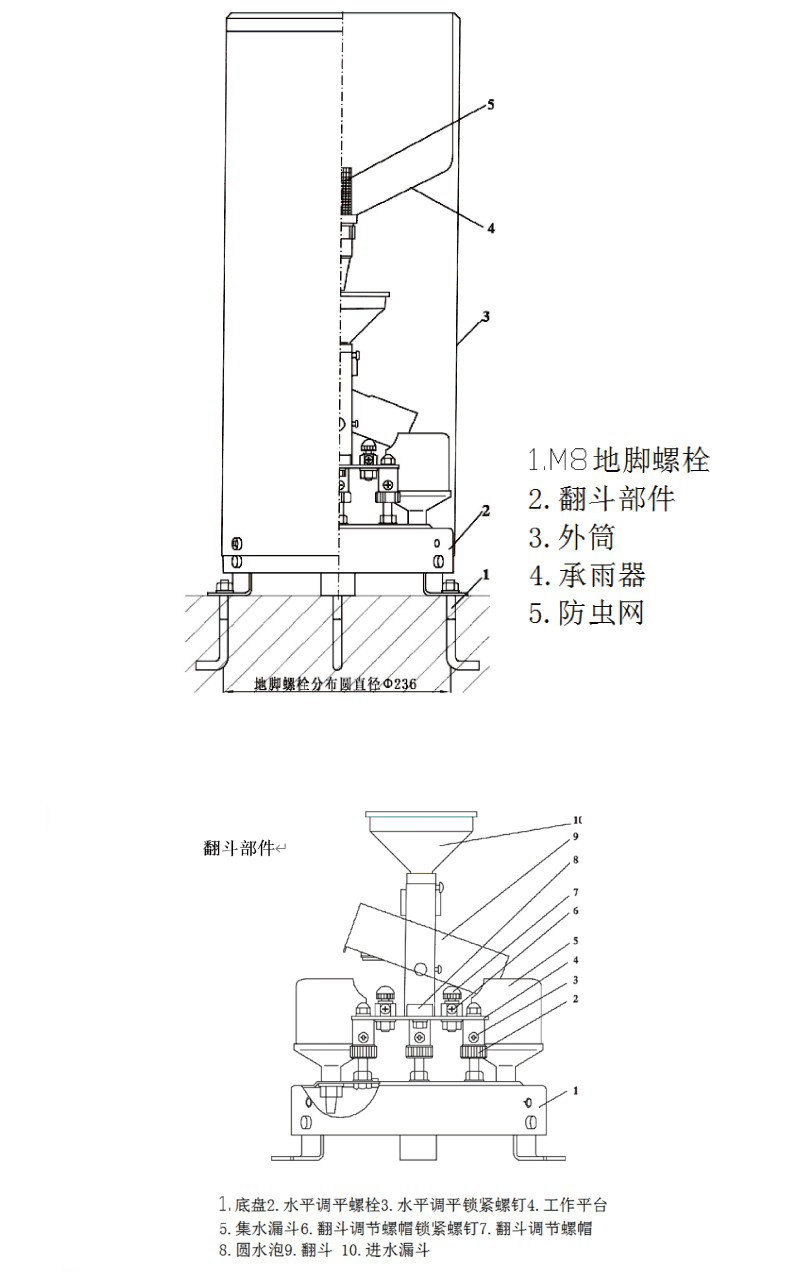

    二、产品尺寸


    三、主要功能

    处于森林与山地的农村地区是山洪的多发地带。通过在农村地区观测雨量变化,为管理部门提供及时的雨量数据,为广大农村地区提供便捷的预警体系成为了决策者在防灾减灾项目中考虑的重点问题。

    功能

    描述

    雨量采集

    根据承雨器及翻斗采集雨量

    输出方式

    干簧管通断信号输出

    第三方检测

    入选《全国水利系统优秀产品招标重点推荐目录》

    水利部水文仪器及岩土工程仪器质量监督检验测试中心的检测

    全国工业产品生产许可证

    翻斗式雨量计主要功能表


    四、产品特点

            翻斗式雨量计针对基层雨量观测特点,结合多年水文监测经验研发而成。具有可靠性高、适用性广、符合国家标准等特点。

    安装方便

    可靠性高

    适用性广

    便携式一体化结构设计,外形美观,安装方便

    一体化不锈钢成型高光洁度,耐腐蚀,坚固耐用

    支持通过4G/NB-LOT/LoRa进行数据通信

    符合国家标准

    稳定性好

    抗干扰性强

    本设备符合GB 11832-2002《翻斗式雨量计》国家标准

    机械构造,摩阻力矩小,部件翻转灵敏稳定

    坚固耐用,无运动部件,不需要现场校准

    翻斗式雨量计特点图

    五、技术指标

    雨量参数

    承雨器口径

    Ф200 + 0.60mm

    刃口角

    44º

    分辨率

    0.5mm

    准确度

    ≤±4%

    雨强范围

    0.01~4mm/min(允许通过最大雨强8mm/min)

    接口类型

    脉冲输出

    干簧管通断信号输出

    物理特性

    外壳

    不锈钢外壳,保护等级IP65,外壳和系统安全隔离

    外形尺寸

    Ф215mm × 525mm(不包含安装件)

    主机重量

    约3.5kg(不包括安装件和包装)

    环境参数

    工作温度

    0℃~+55℃

    储存温度

    -35℃~+70℃

    相对湿度

    95%RH(无凝霜)

    翻斗式雨量计技术参数表

    六、应用场景

            翻斗式雨量计通过立杆或者土墩安装即可实现雨量监测,通过外置遥测终端上报云端服务器,解决了水文雨量监测自动预警的问题。适用于气象站、水文站、山洪预警、地质监测等雨量实时监测场景使用。

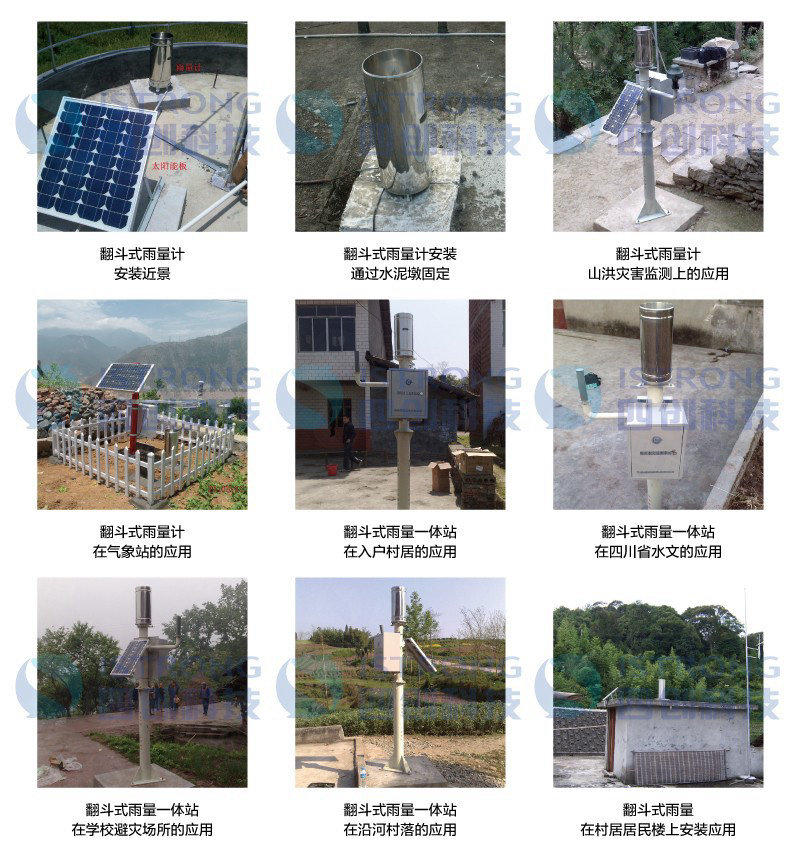

    现场安装效果图

    七、常见问题

    1、雨量计用什么材质?

         雨量计外筒、承雨器、底盘等部件均采用优质不锈钢,翻斗采用PVC材质。

    2、翻斗式雨量计原理是什么?

         通过雨水翻斗计量,一个翻斗代表0.5mm降雨,干簧管通断信号输出。

    3、设备可以远程数据上报吗?

         不可以,雨量计只是个传感器,如果需要远程上报需要现场配套一台遥测终端机,终端机通过电缆连接干簧管通断信号,再通过4G上报服务器。

    4、雨量计需要供电吗?是否需要外接电源?

         不需要,雨量计采用机械结构,不用供电,如果采用遥测终端上报数据,需要额外供电。

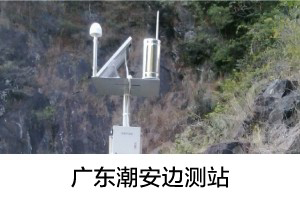

    八、产品应用项目
