    窨井雷达液位监测仪 SCSW08-A1

    窨井雷达液位监测仪 SCSW08-A1

            雷达液位监测仪(SCSW08-A1 )是专门用于地下排水管网液位在线监测的智能监测设备。该设备施工简单、抗干扰能力强,长时间稳定运行,解决污水管网液位实时监测的问题,进一步提升城市污水管理水平,保障城市公共服务质量和城市安全。


    雷达液位监测仪外观图

    产品资质


    一、工作机制

            雷达液位监测仪(SCSW08-A1 )  是利用连续雷达波实现水位测量类设备。通过天线光速收发雷达波,运行时间转换为水位信号的测量装置。主要用于水库、蓄水池、污水池(渠)等露天水渠的水位探测场合,设备安装简便、耐腐蚀,能长期全天候稳定工作,具有极高的性价比。能够很好的满足用户对于产品高精度和高稳定性的需求。


    雷达液位监测仪工作机制示意图

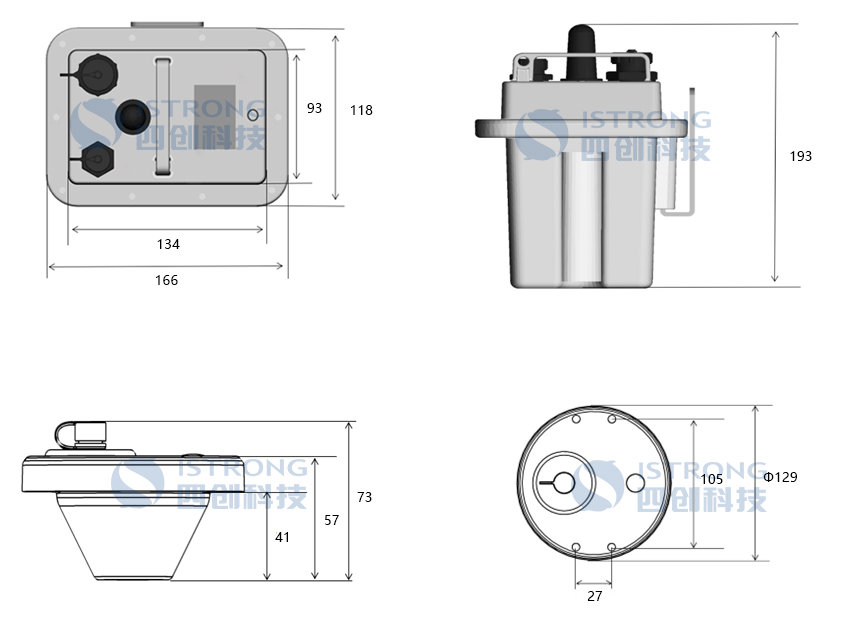

    二、产品尺寸



    三、主要功能

             雷达液位监测仪(SCSW08-A1 )   是利用连续雷达波实现水位测量类设备。水位计采用调频连续雷达波测量技术,内置温度补偿,集成串口等功能。为客户提供高精度、可靠的、低成本液位测量解决方案。

    功能

    描述

    水位采集

    采集周期定时采集水位,水位量程15米

    数据传输 通过LoRa/NB-IoT/4G进行数据发送

    数据存储

    可保存50万条数据记录,掉电数据不丢失

    数据显示

    液晶显示,可查看液位实测值与设备参数等信息

    参数设置

    支持远程和本地参数设置,可分别设置预警和报警值,液位超过限值自动报警,并可对正常、预警、报警时的数据采集及发送间隔进行设置;

    蓝牙通信

    内置蓝牙蓝牙通信,可实现现场蓝牙调试

    电源管理

    大容量可充电锂电池供电,无需外接电源,

    低功耗工作

    支持低功耗休眠工作模式,电压不足时自动报警


    四、产品特点

             雷达液位监测仪(SCSW08-A1 )   具有调频连续波的技术优势,测量更加准确,以及有很强的环境适应性。内部的障碍物、狭窄的安装测量空间、尘土和凝露等不会对雷达的测量造成影响。

    非接触测量

    一体化结构

    波长更短

    无磨损,无污染

    天线尺寸小,安装便利

    对倾斜固体表面有更好效果

    波束角小

    IP68防护等级

    高精度测量

    狭窄空间正常稳定运行

    环境适应性强,防水防雷抗震抗腐蚀

    毫秒级的响应速度

    高频率

    高信噪比

    大量程 小盲区

    适应低介电常数物料测量

    波动环境也能获得更优性能

    可靠性强,测量盲区小


    五、技术指标

    硬件系统

    处理器

    32位ARM Cortex-M4处理器内核

    数据存储

    16MB

    屏幕参数

    颜色

    白底黑字

    显示尺寸

    2寸 44mm(W)× 28mm(H)

    分辨率

    128 × 64

    背光模式

    LED

    工作温度

    -15℃~+55℃

    储存温度

    -25℃~+65℃

    无线参数

    无线模块

    无线模块工业级无线模块

    标准及频段

    可支持:FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE
    可选单模、多模或全网通讯

    理论带宽

    FDD-LTE:下行速率150Mbps,上行速率50Mbps
    TDD-LTE:下行速率61Mbps,上行速率18Mbps
    WCDMA:下行速率42Mbps,上行速率5.76Mbps
    TD-SCDMA:下行速率2.8Mbps,上行速率2.2Mbps
    CDMA2000/EVDO:下行速率3.1Mbps,上行速率1.8Mbps
    GPRS/EDGE:速率171.2kbps/384kbps

    发射功率

    ≤ 24 dBm

    接收灵敏度

    ≤ -109 dBm

    水位参数

    水位量程

    15 米(可制定其他量程)

    分辨率

    1 mm

    测量精度

    ≤±1cm

    测量盲区

    < 2 cm

    功耗

    平均≤8mA@DC12V

    接口类型

    电源接口

    工业级端子接口,内置电源反向保护和过流/过压保护

    串口

    1组RS485接口

    数据位:5、6、7、8位
    停止位:1、1.5、2位
    校验:无校验、奇校验、偶校验
    串口速率:1200-115200bps

    应用接口

    1组模拟量输入接口
    12位AD,支持4-20mA电流信号和0-5V电压信号

    USIM卡接口

    标准的自弹式Micro Sim卡座,支持1.8V/3V USIM卡,内置15KV ESD保护

    天线接口

    SMA接口,外接高增益防水天线

    蓝牙通信

    内置蓝牙通信模块

    电池供电

    标准电源

    DC 3.6V

    供电范围

    DC3.4~4.2V

    工作电流

    < 8mA(不包括通信)

    静态值守电流

    < 0.2 mA

    充电管理

    内置充电模块,支持太阳能电池板浮充供电

    电池

    内置52000 mAh一次性电池(标配)或20000mAh可充电锂电池(可选)

    环境参数

    工作温度

    -15℃~+55℃

    储存温度

    -25℃~+65℃

    相对湿度

    95%RH(无凝结)


    六、应用场景

            雷达液位监测仪(SCSW08-A1 )    满足水位(液位)的连续精确测量,适用于市政管网、雨污水井等地下水位探测,也可以用于河流、渠道、大坝、湖泊、潮汐等露天环境的水位观测。


    雷达液位监测仪现场安装效果图

    七、常见问题

    1、设备如何安装?

      支架先通过膨胀螺丝固定在井壁上,主机和传感器固定在支架上安装,为了避免井壁干扰,直径50cm以上窨井适用。

    2、设备可以防水吗?水体淹没设备会损坏吗?

      可以防水,设备采用PC+ABS,IP68防护等级。水体淹没设备会造成无法测量,水退后可以恢复正常工作。

    3、设备支持远程通信吗?多久发送数据?

      支持无线通信,内置NB-IoT通信模块。设备默认间隔15分钟采集一次,间隔1小时发送一条数据到服务器,可以根据实际需求灵活设置发送间隔时间。

    4、设备能供电多久?

      内置52000mAh一次性电池,默认规则下可连续工作3年以上。
