产品特点：
调频雷达水位计 SCSW08-FM
调频雷达水位计（SCSW08-FM）是新一代雷达水位计，实现连续精确的水位（液位）监测。产品采用一体化集成结构，简洁、轻便、安装和调试极为便利，兼具防水防雷抗震抗腐蚀能力，能适用于各种极端天气环境，适用于水库、蓄水池、污水池（渠）等露天水渠的水位探测。

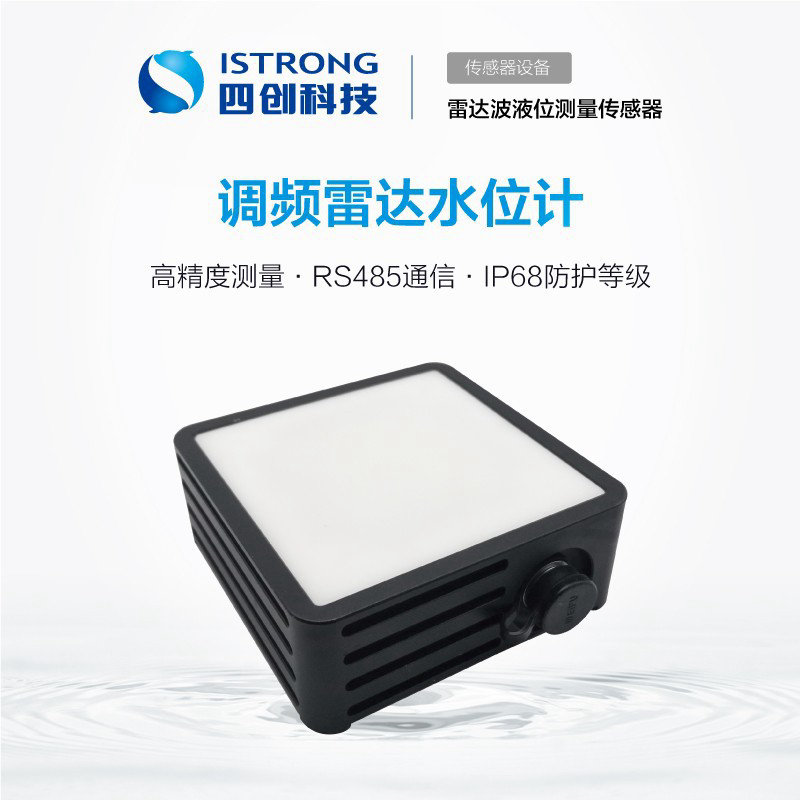

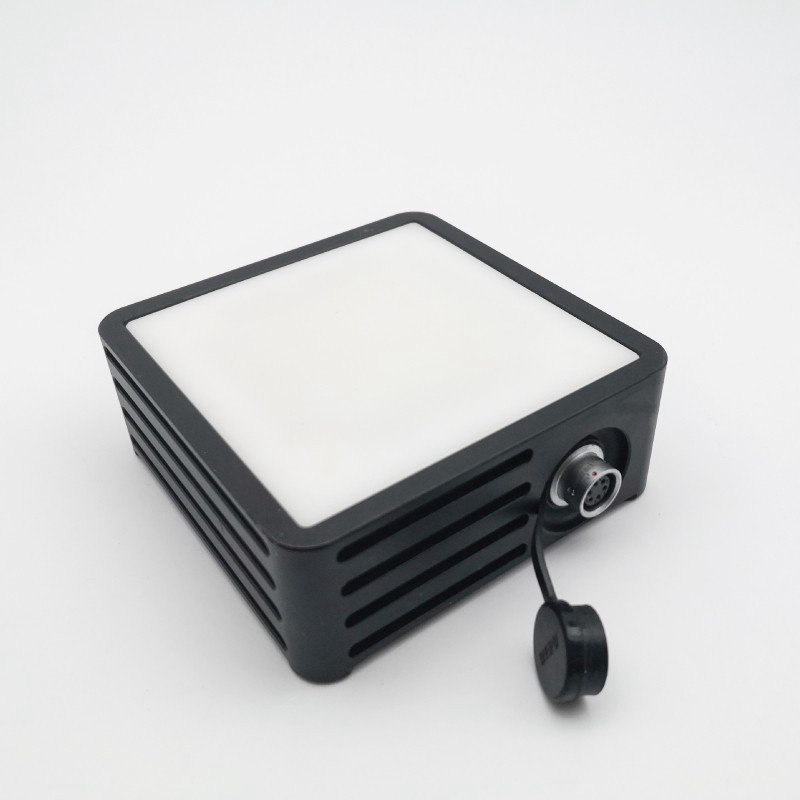

调频雷达水位计外观图
产品资质
一、工作机制
调频雷达水位计是利用连续雷达波实现水位测量类设备。通过天线光速收发雷达波，运行时间转换为水位信号的测量装置。主要用于水库、蓄水池、污水池（渠）等露天水渠的水位探测场合，设备安装简便、耐腐蚀，能长期全天候稳定工作，具有极高的性价比。能够很好的满足用户对于产品高精度和高稳定性的需求。

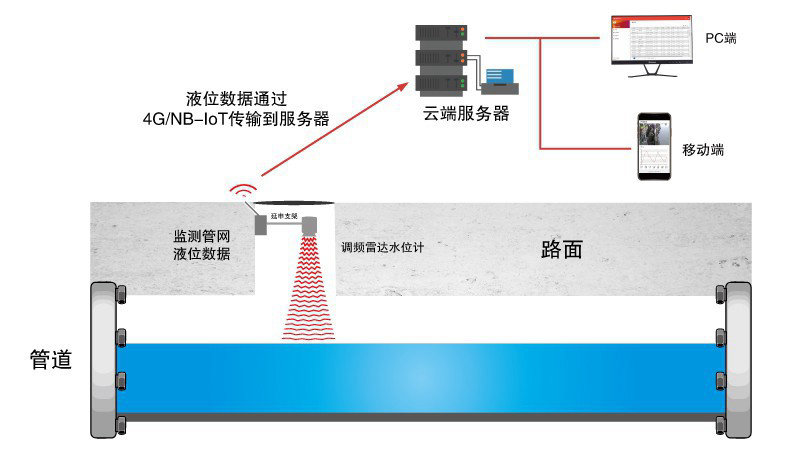

调频雷达水位计工作机制示意图

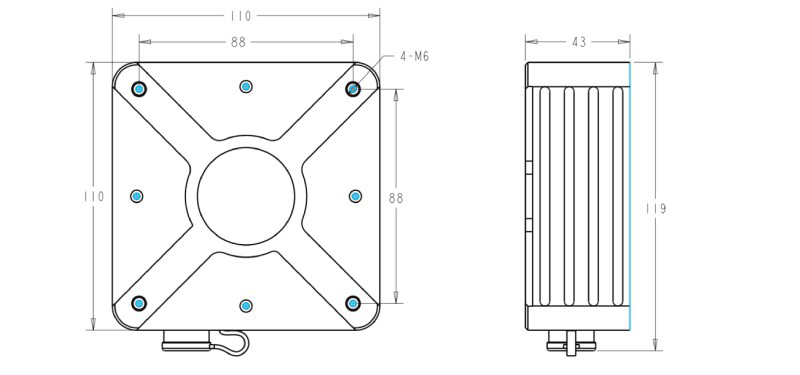

产品尺寸
二、主要功能
调频雷达水位计是利用连续雷达波实现水位测量类设备。水位计采用调频连续雷达波测量技术，内置温度补偿，集成串口等功能。为客户提供高精度、可靠的、低成本液位测量解决方案。
功能 | 描述 |
水位采集 | 根据设置的采集周期定时采集水位 |
通信方式 | RS485数据传输 |
通信协议 | 支持Modbus通信协议 |
防护等级 | IP68，阳极氧化铝 |
三、产品特点
调频雷达水位计具有调频连续波的技术优势，测量更加准确，以及有很强的环境适应性。内部的障碍物、狭窄的安装测量空间、尘土和凝露等不会对雷达的测量造成影响。
|
|
|
非接触测量 | 外观小巧 | 工业设计 |
无磨损，无污染 | 安装便利 | 无惧野外生态的干扰 |
|
|
|
波束角小 | IP68防护等级 | 毫米级测量 |
狭窄空间正常稳定运行 | 环境适应性强，防水防雷抗震抗腐蚀 | 毫秒级的响应速度 |
|
|
|
环境补偿 | 高信噪比 | 高稳定性 |
不受水蒸气、温度和压力变化影响 | 尘土和凝露等不会对测量造成影响 | 不和被测物体接触，故障率低 |
四、技术指标
发送频率 | 调频24~26.0GHz辐射功率<30µW |
测量范围 | 0.2~30.00/0.3~55.00米 |
测量精度 | ±3mm/±5mm |
测量响应 | 开机上电输出有效测量数据时间<5秒 测量数据更新时间<1.5秒 |
天线波束角 | 10° |
产品尺寸 | 直径 Φ125mm x 45 mm(H) |
产品连接 | M12 /4芯防水航空插, 线规(mm2/AWG) ≤0.785/18 |
天线类型 | 80mm平面阵列天线 |
通信输出 | RS-485通讯 |
通信协议 | RS-485 MODBUS |
环境温度 | 小于95%RH |
环境压力 | 860 ~ 1060 mba |
供电电源 | 9.0~38VDC, 4线制, 最大功耗 < 80mW |
外壳材料 | 阳极氧化铝 |
安装方式 | M6 螺纹孔安装(带水珠水平指示器)，万向节支架安装 |
防护等级 | IP68 |
五、应用场景
调频雷达水位计满足水位（液位）的连续精确测量，适用于河流、渠道、大坝、湖泊、潮汐等环境的水位观测，也可以用于蓄水池、污水池（渠）等露天水渠的水位探测。

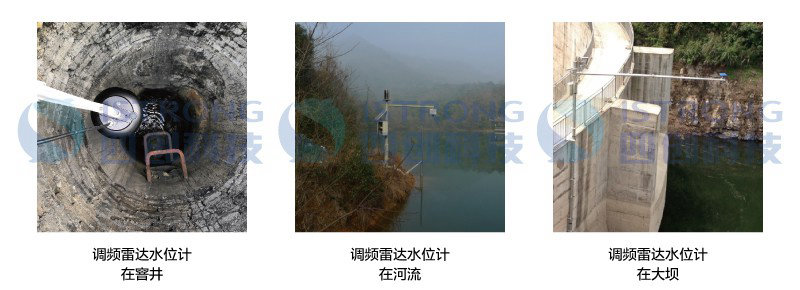

调频雷达水位计现场安装效果图
六、常见问题
1、设备可以防水吗？水体淹没设备会损坏吗？
答：可以防水，设备IP68防护等级。
2、设备通信方式？支持什么通信协议？
答：支持RS485通信，支持Modbus通信协议。
3、设备如何安装？
答：设备通过支架安装在离支撑面40cm的位置，保证设备水平安装，并且天线向下10度范围内无遮挡。
4、测量值明显失真？
答：可能是由于天线结疤，厚而湿的凝聚物对微波产生强烈反射，需要清理天线附件的附着物。
5、测量值出现波动？
答：可能被测量介质表面剧烈起伏引起，除了完善应用参数，还应检查设备的安装位置，或是考虑更大规格的天线。
6、旁通管的雷达液位计存在测量误差？
答：因为旁通管的管壁存在毛刺、焊渣以及附着的杂质，存在可以被探测到的虚假回波信号，导致雷达液位计显示虚假液位。可以对旁通管进行清理和磨砂处理。
7、仪表电路出现故障？
答：注意设备密封性能，由于电缆进线口、仪表盖密封不严，致使雨水或其他液体、粉尘、潮湿气体等进入仪表内部所致。
8、冬季雷达液位计天线凝结水或者结冰怎么办？
答：除应定期进行检查清理外，建议在雷达液位计的外部加装保温和伴热装置，使罐口附近温度基本保持恒定。
9、日常如何维护？
答：定期检查仪表的电源电压和输出电流是否正常，定期检查仪表的天线是否粘附脏物，检查仪表与罐体连接的是否牢固。检查各部件连接处的密封情况是否良好。定期进行校验。
