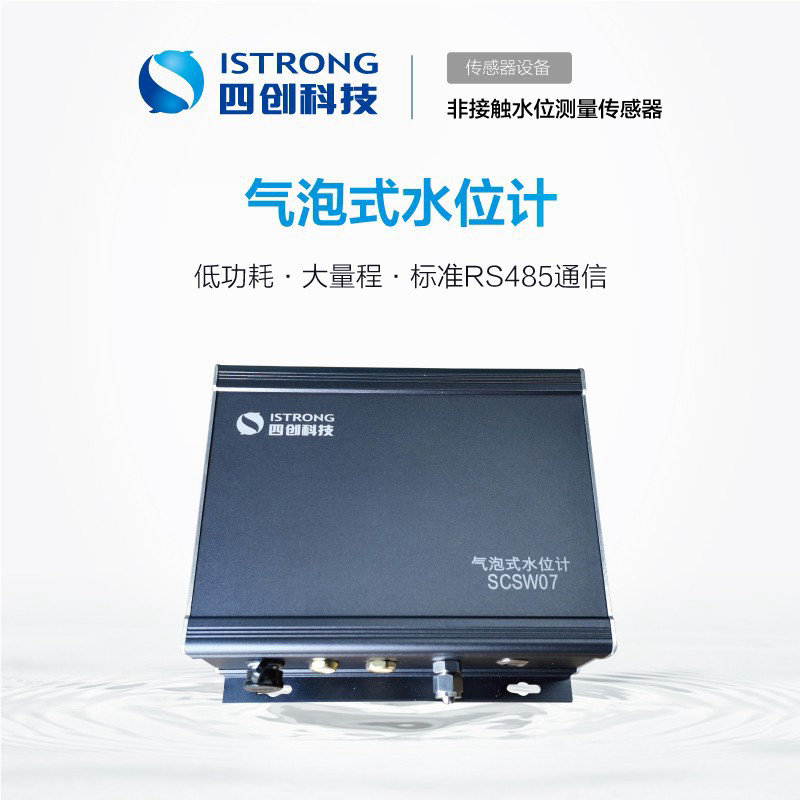

气泡式水位计 SCSW07
气泡式水位计SCSW07是新一代高精度智能型水位计，实现连续精确的水位（液位）监测，尤其是无井水位测量最理想的水位监测仪器。气泡式水位计具有安装维护方便、高可靠性、非接触测量、兼容性高等显著优点。适用于江河、湖泊、水库、地下水、湿地、水闸等自然水域水位监测。
一、工作机制
气泡式水位计SCSW07是一款水位测量类设备，基于压力传感器和导气管的间接测量装置。主要用于水库、河流、湖泊、地下水、湿地、尾矿库、污水处理厂、水厂、排水管道等水位测量场合，设备安装简便、易于操作，可较好的应对淤积等使用环境，能够很好的满足用户对于产品高精度和高稳定性的需求。

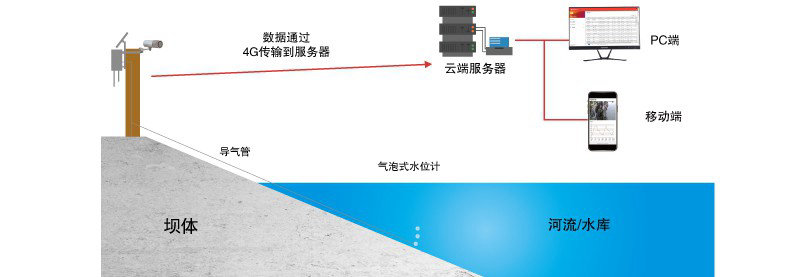

气泡式水位计工作原理图
二、主要功能
气泡式水位计SCSW07通过压力传感器和导气管实现水位连续测量。水位计采用传感器防冷凝、防结霜设计，双管测量技术，内置温度补偿，集成串口通信通道、智能清洗功能。
功能 | 描述 |
数据采集 | 采集水位信息 |
工作原理 | 测管内的空气压力 |
数据存储 | 对采集的数据进行处理、编码、存储 |
参数设置 | 支持本地参数设置 |
数据读取 | 支持本地历史数据提取 |
通信方式 | 支持RS485/RS232通信 |
通信规约 | 支持Modbus通信规约 |
低功耗工作 | 支持低功耗休眠工作模式 |
防护等级 | IP54 防护等级，压铸铝外壳 |
气泡式水位计主要功能表
三、产品特点
气泡式水位计SCSW07执行GB/T 11828标准，具有高精度、高可靠、高稳定、安装便捷、智能维护、适用性广等特点。
 |  |  |
| 高精度 | 高稳定性 | 安装便捷 |
| 双管测量技术，内置温度传感器，双重温度补偿 | 独特结构设计应对淤积和堵塞，且不受水面漂浮物影响 | 非接触式测量，体积小巧，免气瓶，无需建测井 |
 |  |  |
| 智能维护 | 适用性广 | 抗干扰性 |
| 低功耗设计，智能清洗功能，自动检测并保持管道清洁 | 环境要求低，土建工程量小，冬季结冰期可使用 | 工业级品质，超强的防雷电、防电磁干扰能力适应各种恶劣环境 |
气泡式水位计特点图
四、技术参数
水位参数 | |
水位量程 | 0 ~ 30 米或定制 |
分辨率 | 1 mm |
测量精度 | ±1cm |
气管长度 | ≤ 500 m |
过载保护 | 全量程可设置(200%~500%) |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 1组RS485接口 |
数据位：5、6、7、8位 | |
停止位：1、1.5、2位 | |
校验：无校验、奇校验、偶校验 | |
串口速率：1200-38400bps | |
应用接口 | 1组4-20mA电流输出接口(可选) |
测管 | 1个标准测管接口 |
按键 | 1个标准按键 |
电源供电 | |
标准电源 | DC 12V |
供电范围 | DC8~16V |
静态电流 | ≤ 0.6 mA |
工作电流 | ≤ 10 mA |
物理特性 | |
外壳 | 保护等级IP54，外壳和系统安全隔离 |
尺寸 | 160 ×130 × 53 mm(不包括线缆和安装件) |
测管直径 | Φ8mm(标配) |
重量 | 约1800g(不包含安装件) |
环境参数 | |
工作温度 | -10℃～+60℃ |
储存温度 | -20℃～+80℃ |
相对湿度 | 95%RH(无凝结) |
气泡式水位计技术参数表

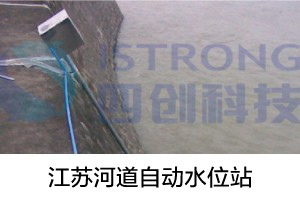

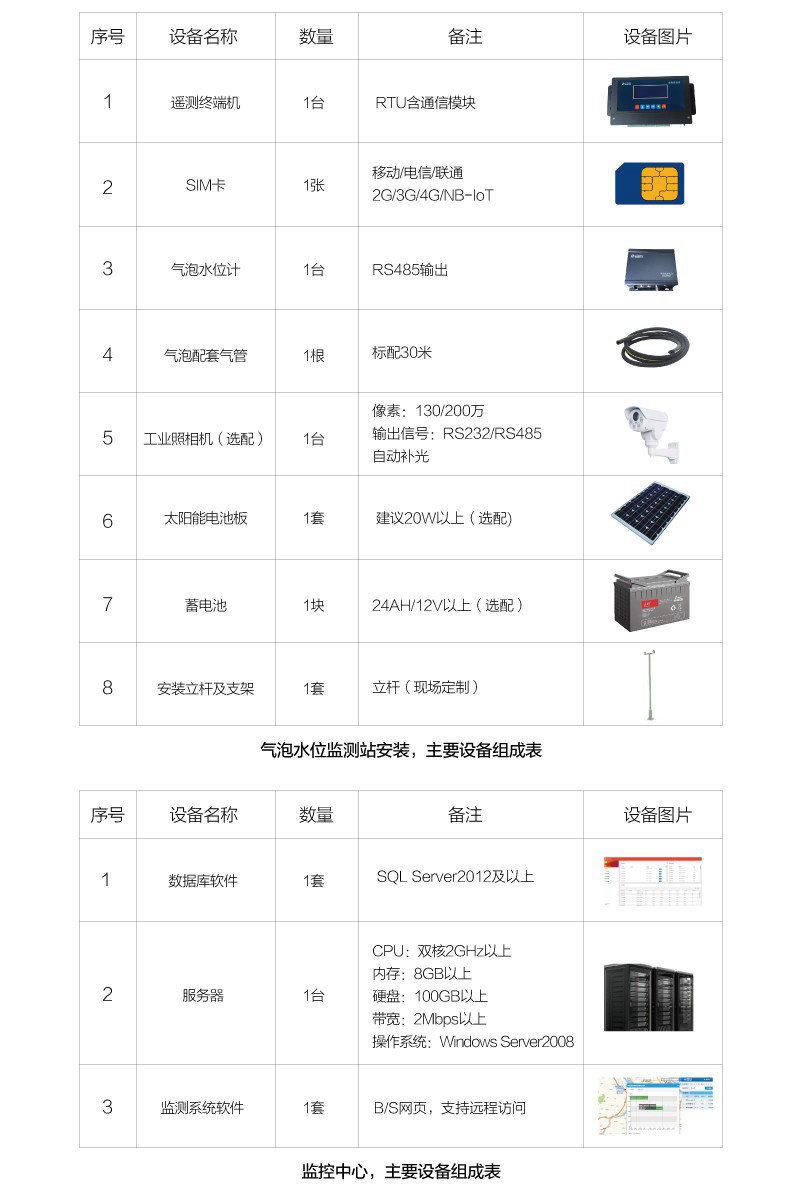

五、应用场景
气泡式水位计SCSW07适合我国水质水情，满足水位（液位）的连续精确测量，特别适用于流动水体、大中小河流、水库、地下水、湿地、排水管道或者水体污染严重和腐蚀性强的工业废水等不便建测井或建井昂贵的场合。
六、常见问题
1、设备测量原理？
答：活塞泵产生压缩空气，流经专用气管，按设定好的间隔进入气室。在气室里，气泡均匀地冒出来进入水中。测量液位和测量管内空气压力存在线性关系，经换算得出。
2、设备量程是多少？
答：测量量程默认30米，更大量程需要定制。
3、设备测量精度是多少？
答：测量精度不高于0.5%，比如10米量程，精度是5cm。
4、设备可以防水吗？水体淹没设备会损坏吗？
答：IP65防护等级，不防水浸，设备需要安装在河岸边站房内。
5、设备通信方式？支持什么通信协议？
答：支持RS485通信，支持Modbus通信协议。
6、设备采样频率？
答：设备默认间隔5分组采集一次，可以根据实际需求调整采样间隔时间。
7、设备如何安装？

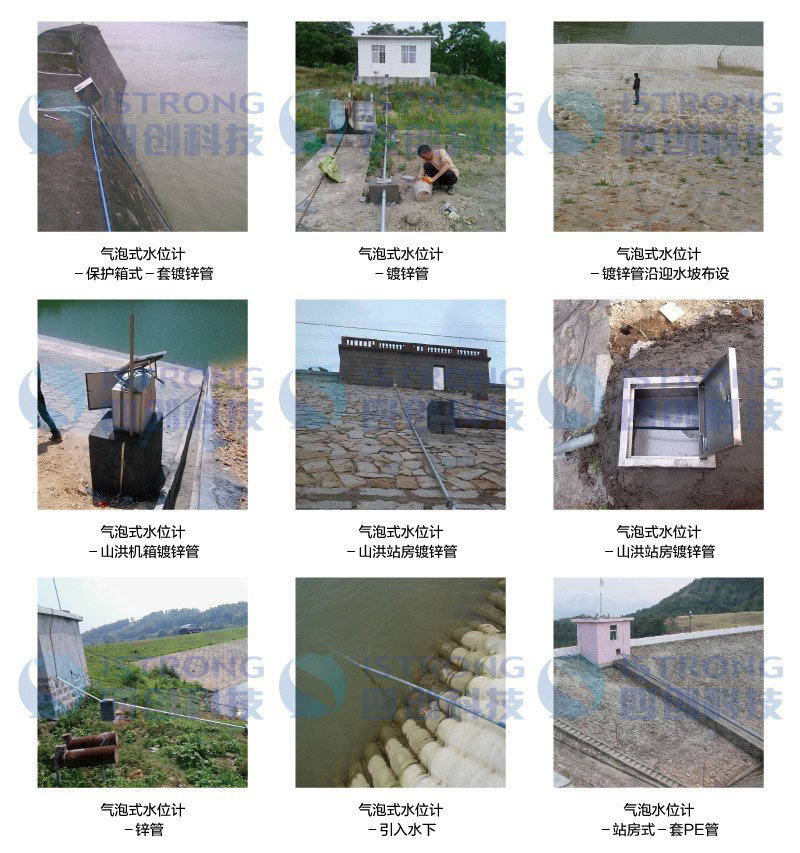

答：设备安装在河岸边监测站内，气管通过镀锌钢管包裹，气室固定在离水底50cm位置，气管在安装时请尽量不要弯折气路。弯折度尽量大于45度。
8、如何检测设备安装正常？
答：设备上电，通过按压自检钮，开启气泵，1分钟后RS485读取数据检测。
9、测量水位数据为什么误差变化？
答：可能由于水下气室没有固定好，水下气管的抖动会直接导致数据误差20到30cm。且气室应垂直向下。
10、水位测量为什么无采样？
答：可能气管堵塞或气管未浸没水里，造成零水位，气泵自动关闭。
