    产品特点:
    1、非接触测量,无磨损,无污染
    2、一体化结构,天线尺寸小,安装便利
    3、波长更短,对倾斜固体表面有更好效果
    一种26G高频脉冲雷达水位监测仪器

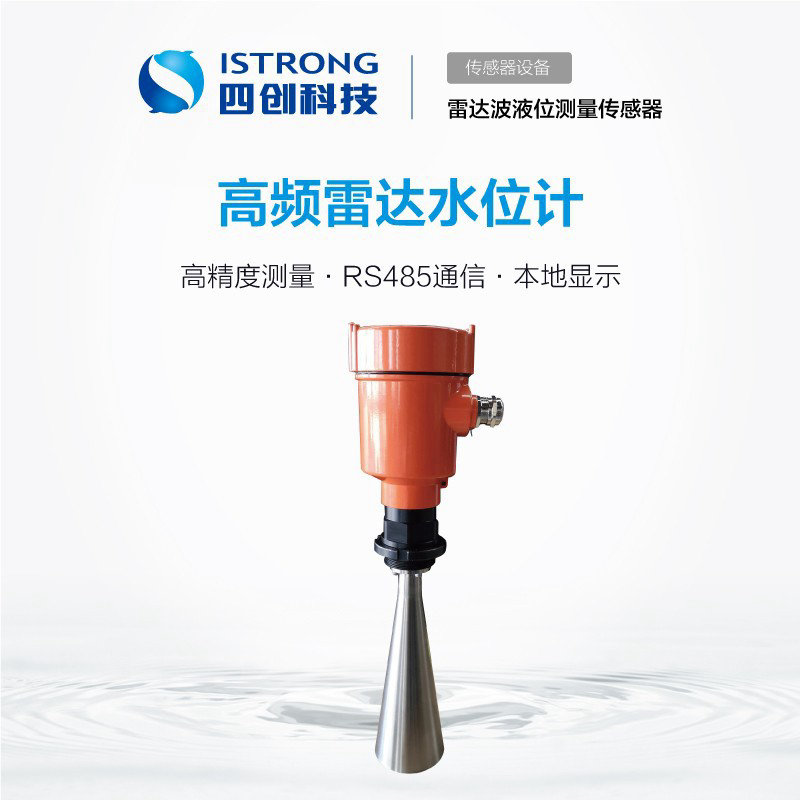

    高频雷达水位计 SCSW08-PU

    高频雷达水位计 SCSW08-PU

             高频雷达水位计(SCSW08-PU)是26G高频脉冲雷达水位计,实现连续精确的水位(液位)监测,尤其是非接触式测量最理想的水位监测仪器。高频雷达水位计具有安装维护方便、高可靠性、非接触测量、兼容性高等显著优点。适用于江河、水库、冶金、化工等环境水位监测。

    产品资质


    一、工作机制

            高频雷达水位计是利用微波脉冲实现水位测量类设备。通过天线光速收发雷达波,运行时间转换为水位信号的测量装置。主要用于水库、河流、化工等水位测量场合,设备安装简便、精度高,能够很好的满足用户对于产品高精度和高稳定性的需求。

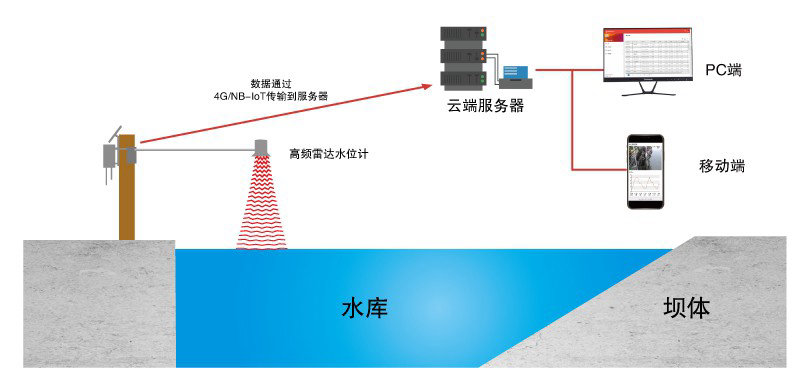

    高频雷达水位计工作机制示意图

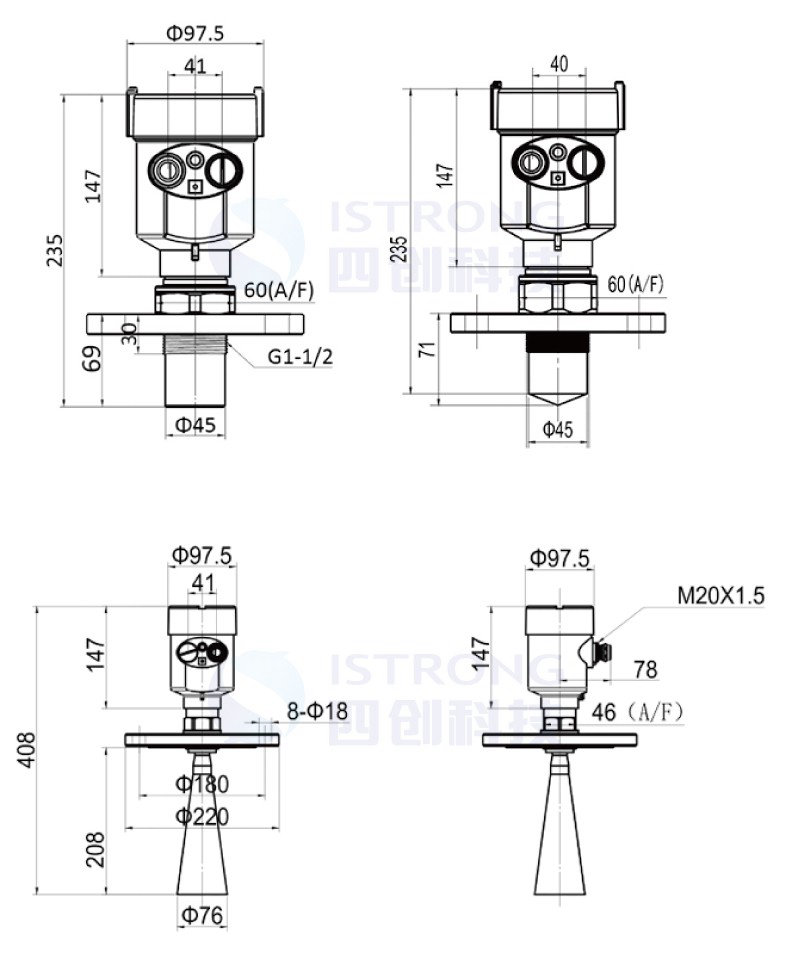

    二、产品尺寸

    三、主要功能

            高频雷达水位计利用微波脉冲实现水位连续测量。水位计采用高频雷达波测量技术,内置温度补偿,集成串口通信通道等功能。为客户提供高精度、可靠的液位测量解决方案。

    功能

    描述

    水位采集

    根据设置的采集周期定时采集水位

    通信方式

    RS485数据传输

    通信协议

    支持Modbus通信协议

    本地配置

    液晶屏配置设备基本信息,采集频度等参数

    防护等级

    IP67,铝合金外壳

    高频雷达水位计主要功能表

    四、产品特点

            高频雷达水位计具有高精度、高可靠、高稳定、安装便捷、适用性广等特点。

    非接触测量

    一体化结构

    波长更短

    无磨损,无污染

    天线尺寸小,安装便利

    对倾斜固体表面有更好效果

    波束角小

    IP67防护等级

    毫米级测量精度

    能量集中,有利于避开干扰物

    环境适应性强,不受腐蚀、泡沫影响

    不受水蒸气、温度和压力变化影响

    高频率

    高信噪比

    穿透能力强

    适应于低介电常数物料测量

    波动环境也能获得更优性能

    可靠性强,测量盲区小

    高频雷达水位计产品特点图

    五、技术指标

    发射频率

    26.3GHz

    测量范围

    10米/30米/70米

    测量分辨率

    1mm

    测量精度

    ±10mm

    发射角

    10°

    产品尺寸

    97.5mm x 97.5mm x 497mm(不包括法兰)

    产品连接

    M45*2

    安装

    法兰

    天线类型

    喇叭

    通讯类型

    RS485

    过程温度

    -40..280 °C(适配散热片),电子仓温度范围(-40..85 °C)

    相对湿度

    小于95%RH

    过程压力

    -100..4000 kPa

    供电电源

    16 -36VDC (建议 24VDC)

    调整方式

    128x64 点 阵 LCD, 4 键

    电子仓外壳材料

    铝合金

    防护等级

    IP67

    高频雷达水位计技术参数表

    六、应用场景

            高频雷达水位计满足水位(液位)的连续精确测量,特别适用于流动水体、大中小河流、水库和腐蚀性强的化工、冶金等工业水位计量的场合。

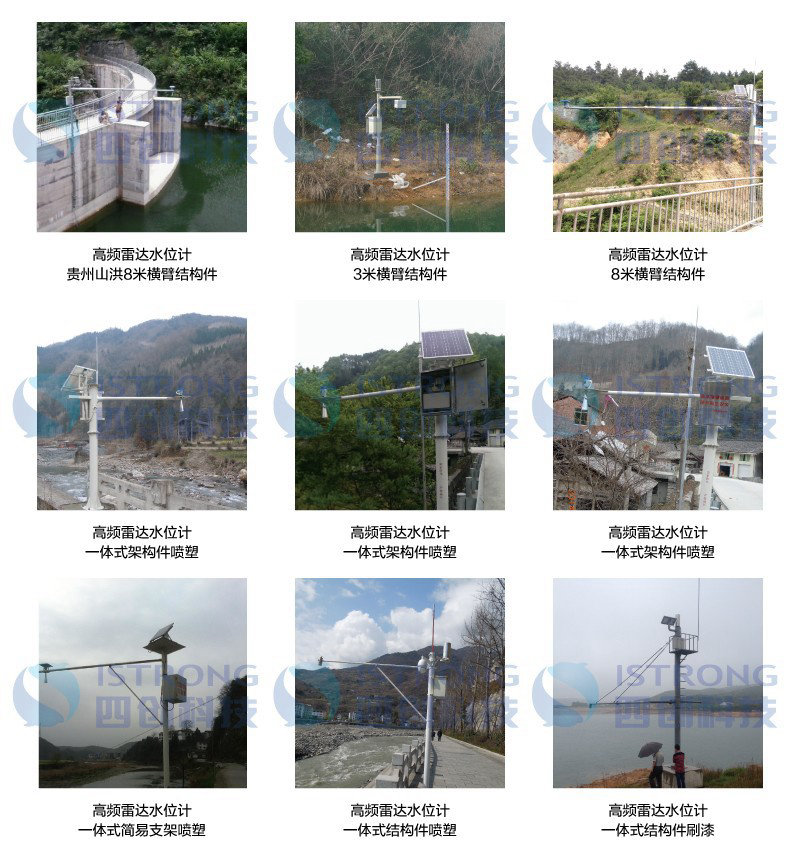

    高频雷达水位计现场安装效果图


    七、常见问题

    1、设备可以防水吗?水体淹没设备会损坏吗?

            答:可以防水,设备IP68防护等级。

    2、设备通信方式?支持什么通信协议?

            答:支持RS485通信,支持Modbus通信协议。

    3、设备如何安装?

            答:设备通过支架安装在离支撑面40cm的位置,保证设备水平安装,并且天线向下10度范围内无遮挡。

    4、测量值明显失真?

            答:可能是由于天线结疤,厚而湿的凝聚物对微波产生强烈反射,需要清理天线附件的附着物。

    5、测量值出现波动?

            答:可能被测量介质表面剧烈起伏引起,除了完善应用参数,还应检查设备的安装位置,或是考虑更大规格的天线。

    6、旁通管的雷达液位计存在测量误差?

            答:因为旁通管的管壁存在毛刺、焊渣以及附着的杂质,存在可以被探测到的虚假回波信号,导致雷达液位计显示虚假液位。可以对旁通管进行清理和磨砂处理。

    7、仪表电路出现故障?

            答:注意设备密封性能,由于电缆进线口、仪表盖密封不严,致使雨水或其他液体、粉尘、潮湿气体等进入仪表内部所致。

    8、冬季雷达液位计天线凝结水或者结冰怎么办?

            答:除应定期进行检查清理外,建议在雷达液位计的外部加装保温和伴热装置,使罐口附近温度基本保持恒定。

    9、日常如何维护?

            答:定期检查仪表的电源电压和输出电流是否正常,定期检查仪表的天线是否粘附脏物,检查仪表与罐体连接的是否牢固。检查各部件连接处的密封情况是否良好。定期进行校验。

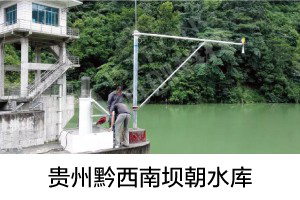

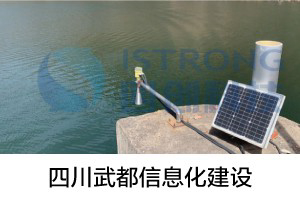

    八、产品应用项目
