    产品特点:
    1、安装简便,体积小,不占用狭小的井下空间
    2、高可靠性,防护等级为IP68,采用耐腐蚀材料
    3、长时间待机,大容量可充电锂电池供电
    一款基于压力感应原理实现液位采集、控制和远程数传的一体化物联网仪器。

    投入式液位监测仪 SCWR04

    投入式液位监测仪 SCWR04



            投入式液位监测仪(SCWR04)是针对消防井、市政井、煤矿井、工业罐体、农业灌渠液位人工统计管理,效率低下,监管不力的问题,结合专业人员多年的经验研发设计了一款压力式液位数据采集传输设备。

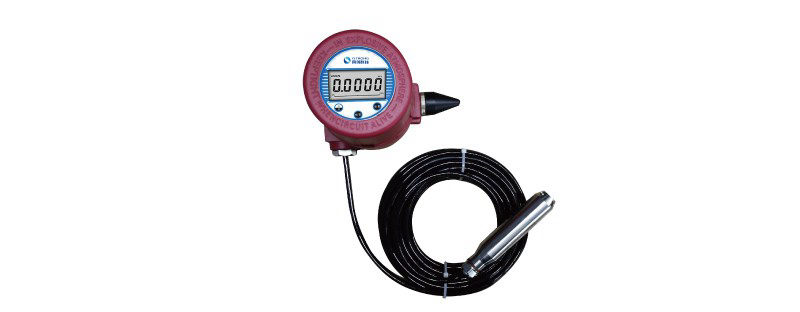

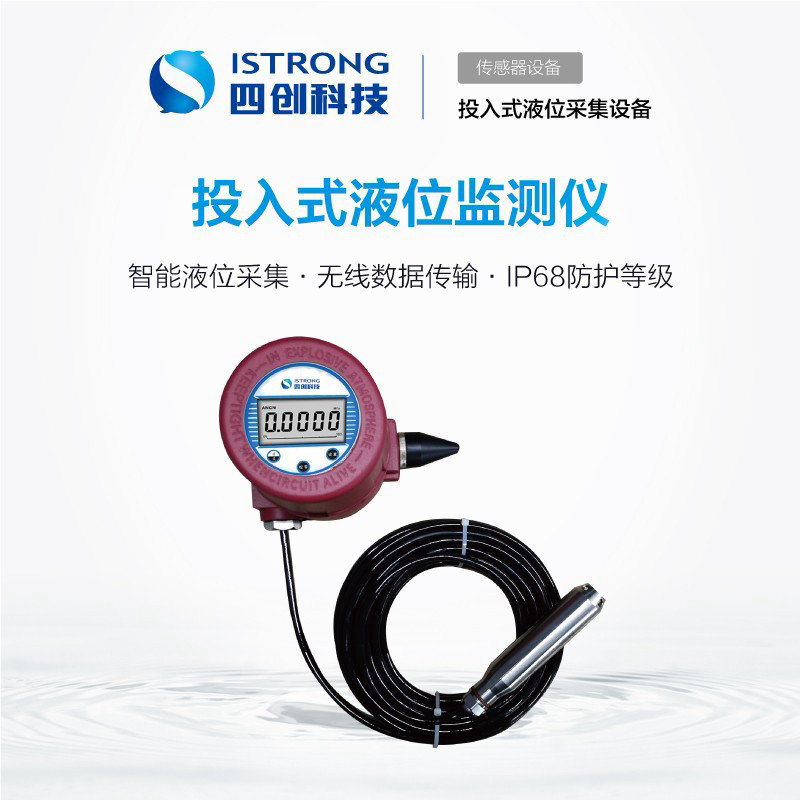

    投入式液位监测仪外观图


    一、工作机制

            投入式液位监测仪通过压力式水位计实时监测消防井、市政井、煤矿井、工业罐体、农业灌渠水位高度,并通过4G/NB-IoT等通信方式上报云服务器,为管理者指挥决策提供数据支持,提升监测能力。

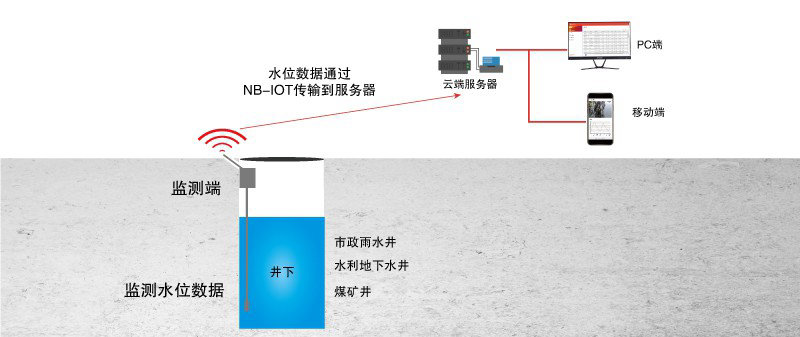

    投入式液位监测仪工作机制示意图

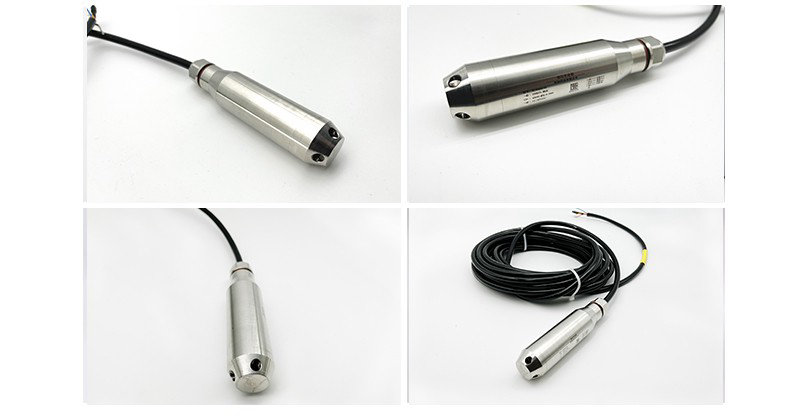

    压力式水位计

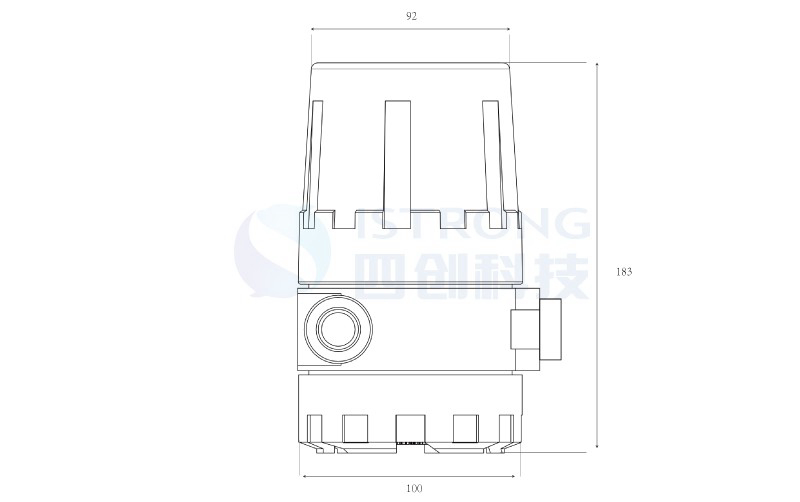

    二、产品尺寸


    三、主要功能

    功能

    描述

    水位采集

    根据设置采集周期自动采集水位

    数据存储

    对采集的数据进行处理存储,掉电不丢失

    数据显示

    液晶显示,可查看液位实测值与设备参数等信息

    参数设置

    支持远程和本地参数设置

    蓝牙通信

    内置蓝牙蓝牙通信,可实现现场蓝牙调试

    通信方式

    支持4G/NB-IOT等多种通信方式,支持主备信道自动切换,支持多中心数据传输

    通信模块

    内置全网通通信模块

    通信规约

    符合SL651-2014《水文监测数据通信规约》要求

    电源管理

    内置大容量锂电池,长时间待机

    低功耗工作

    支持低功耗休眠工作模式

    防护等级

    IP68防护等级,符合GB/T4208-2017 《外壳防护等级(IP代码)》标准要求,铝合金烤漆外壳,耐磨耐腐蚀

    安装方式

    L形支架挂壁安装,安装维护简便

    投入式液位监测仪主要功能表

    四、产品特点

            投入式液位监测仪针对井下环境复杂,施工不便等缺点,具有安装简便、测量精度高、远程在线监测等特点。


    安装简便

    长时间待机

    使用寿命长

    体积小,不占用狭小的井下空间,安装使用十分方便

    内置大容量锂电池

    传感器采用不锈钢外壳,整机采用IP68密封设计,耐高压、耐腐蚀、不易磨损

    无线设计

    高精度

    高可靠性

    无线传输,免去布线烦恼,节省成本

    设备采用高精度毫米级压力传感器

    不受被测介质气泡、沉积、电气特性的影响

    投入式液位监测仪产品特点图

    五、技术指标

    硬件系统

    处理器

    32位ARM Cortex-M4处理器内核

    数据存储

    16MB

    屏幕参数

    颜色

    白底黑字

    显示尺寸

    2寸 44mm(W)× 28mm(H)

    分辨率

    128 × 64

    背光模式

    LED

    工作温度

    -15℃~+55℃

    储存温度

    -25℃~+65℃

    无线参数

    无线模块

    无线模块工业级无线模块

    标准及频段

    可支持:FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE

    可选单模、多模或全网通讯

    理论带宽

    FDD-LTE:下行速率150Mbps,上行速率50Mbps

    TDD-LTE:下行速率61Mbps,上行速率18Mbps

    WCDMA:下行速率42Mbps,上行速率5.76Mbps

    TD-SCDMA:下行速率2.8Mbps,上行速率2.2Mbps

    CDMA2000/EVDO:下行速率3.1Mbps,上行速率1.8Mbps

    GPRS/EDGE:速率171.2kbps/384kbps

    发射功率

    ≤ 24 dBm

    接收灵敏度

    ≤ -109 dBm

    水位参数

    水位量程

    0 ~ 7 / 15 / 20 / 50 / 100米或定制

    分辨率

    1 cm

    测量精度

    0.5% FS、0.25%及 0.1% FS(可选)

    响应时间

    ≤ 5S

    接口类型

    电源接口

    工业级端子接口,内置电源反向保护和过流/过压保护

    串口

    1组RS485接口

    数据位:5、6、7、8位

    停止位:11.52

    校验:无校验、奇校验、偶校验

    串口速率:1200-115200bps

    USIM卡接口

    标准的自弹式Micro Sim卡座,支持1.8V/3V USIM卡,内置15KV ESD保护

    天线接口

    SMA接口,外接高增益防水天线

    蓝牙通信

    内置蓝牙通信模块

    电池供电

    标准电源

    DC3.6V

    供电范围

    DC3.4~4.2V

    工作电流

    < 8mA(不包括通信)

    静态值守电流

    < 0.2 mA

    充电管理

    内置充电模块,支持太阳能电池板浮充供电

    电池

    内置52000 mAh一次性电池(标配)或20000mAh可充电锂电池(可选)

    物理特征

    外壳

    保护等级IP68,外壳和系统安全隔离

    传感器尺寸

    Φ30mm,高147 mm(不包括线缆和安装件)

    传感器重量

    约300g(不包含安装件)

    主机外观尺寸

    尺寸Φ117mm,高172 mm(不包括天线和安装件)

    主机重量

    约2000g(不包括天线、安装件和包装)

    环境参数

    工作温度

    -15℃~+55℃

    储存温度

    -25℃~+65℃

    相对湿度

    95%RH(无凝结)

    投入式液位监测仪技术参数表

    六、应用场景

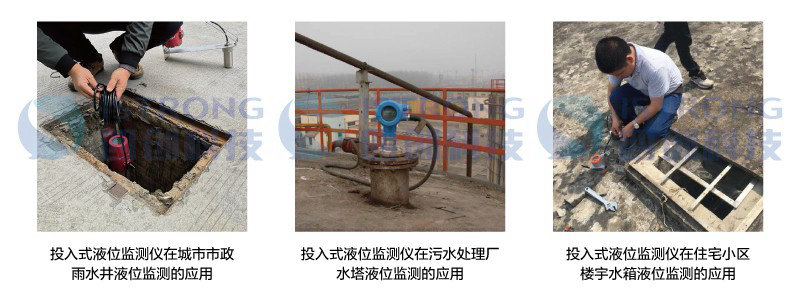

    投入式液位监测仪现场安装效果图

    七、常见问题

    1、可以用于窨井液位监测吗?

         可以,根据雨水井和污水井水质区别,我们针对性提供不同两款设备。污水井由于水体浑浊,建议采用超声波液位监测仪

    2、设备如何安装?

         投入式通过镀锌钢管插入井底,钢管用抱箍固定,主机通过支架固定在井壁上,井口位置预留小孔用于主机无线通信。

    3、水体淹没设备可以正常工作吗?

         设备采用铝合金材质,IP68防护等级。水体淹没可以正常监测数据并存储,但是如果淹没天线,电磁波被屏蔽无法发数,当水位降到主机以下,恢复数据传输并上报存储数据。

    4、设备支持远程通信吗?多久发送数据?

         支持无线通信,内置4G全网通模块。设备默认间隔1小时采集并发送一条数据到服务器,可以根据实际需求灵活设置发送间隔时间

    5、设备能供电多久?

         内置52000mAh一次性电池,默认规则下可连续工作3年以上。

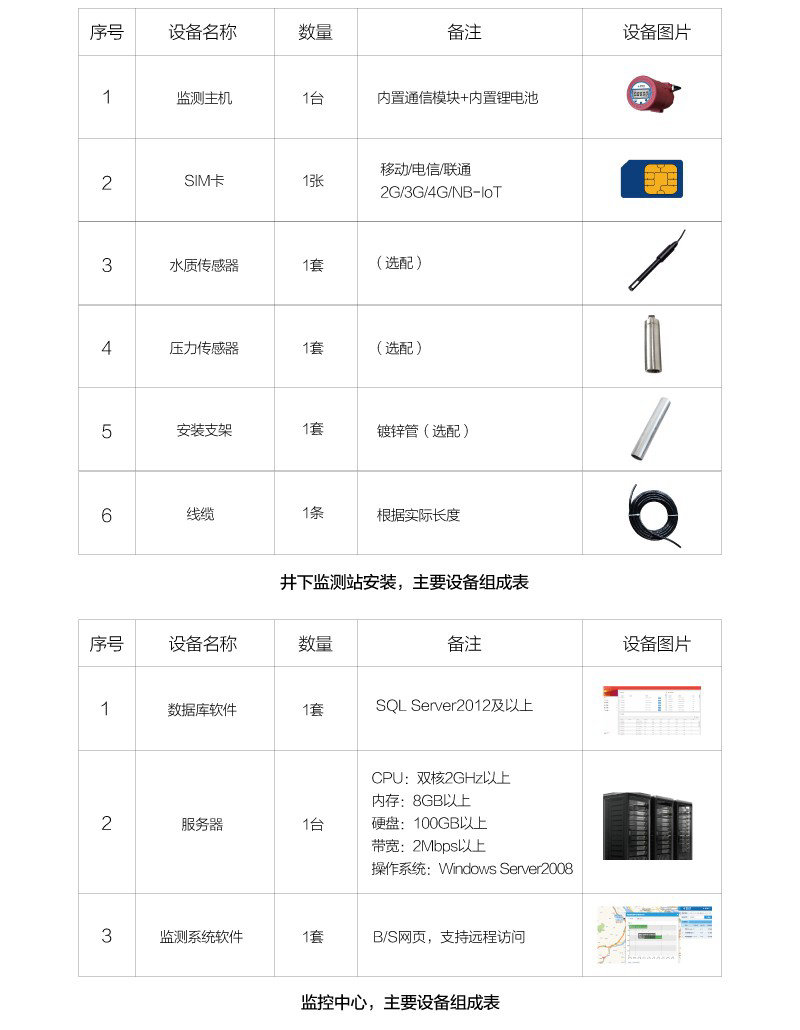

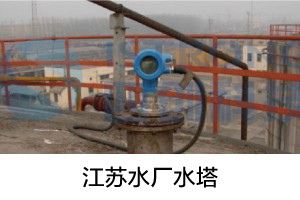

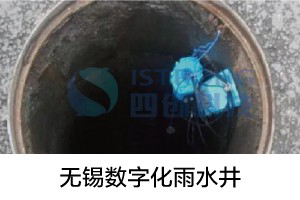

    八、产品应用项目
