产品特点：
超声波液位监测仪 SCWR06
超声波液位监测仪（SCWR06）是一款智能监测雨水/污水井下液位的物联网工业设备，针对解决排水管网液位监测难题。该设备IP68防水等级，具有无线通信，施工简单、抗干扰能力强，内置电池，长时间稳定运行等特点，可跟市政管网融为一体，特别适用于污水井、排水管道、污水管道、排污口等液位实时监测场景使用。
超声波液位监测仪安装

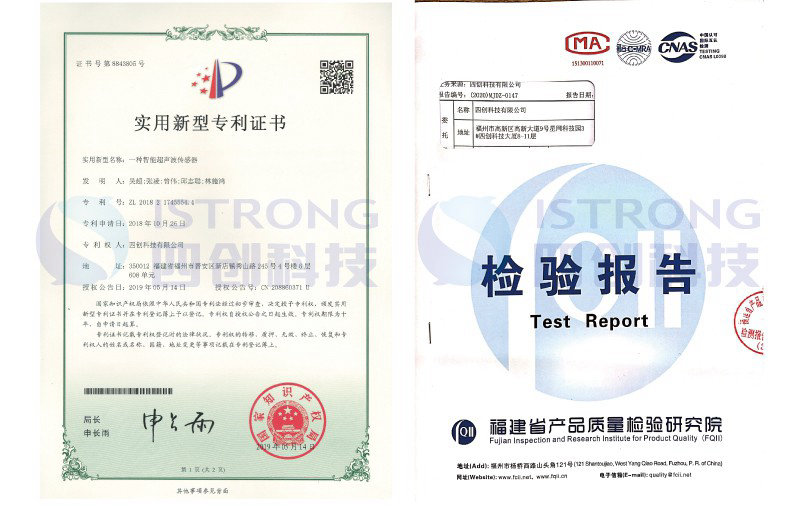

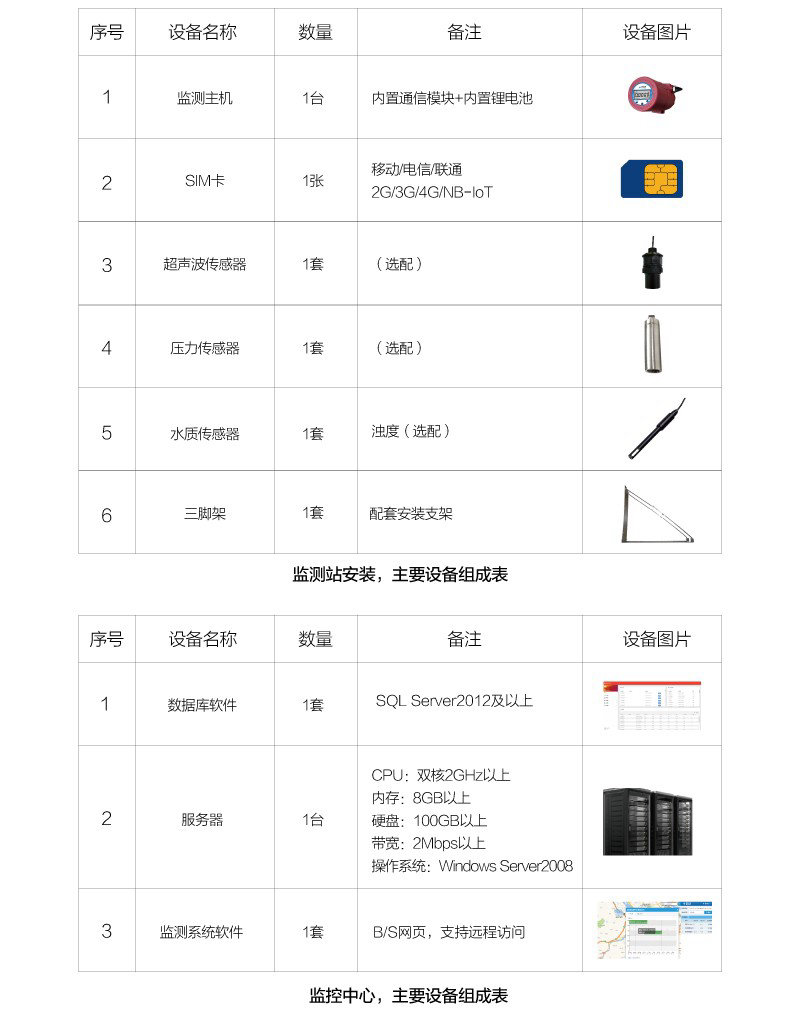

相关资质
一、工作机制
超声波液位监测仪通过非接触式超声波传感器实时监测液位高度，并通过4G/NB-IoT等通信方式上报服务器，为用户提供数据支持。

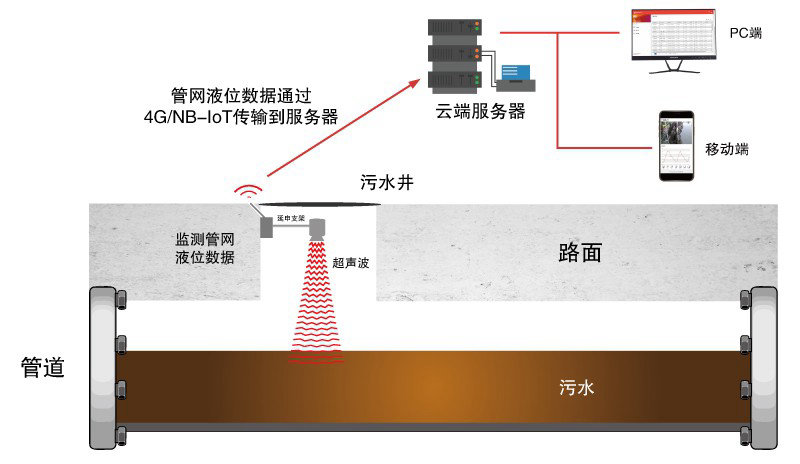

超声波液位监测仪工作机制示意图

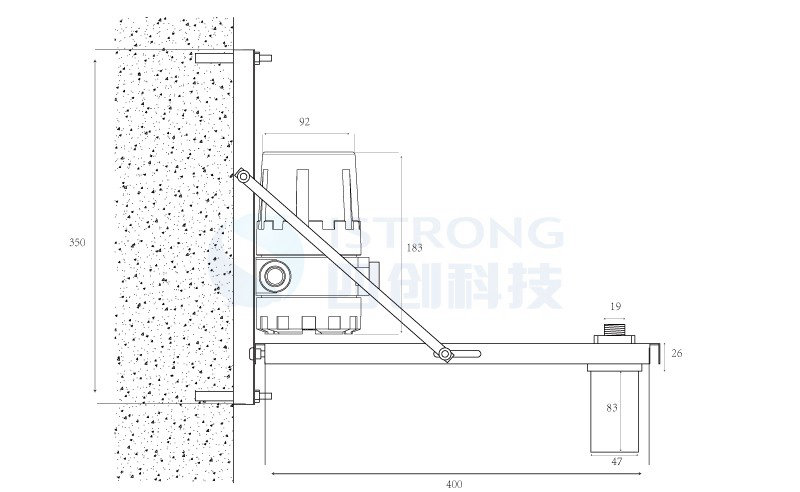

二、产品尺寸
三、主要功能
功能 | 描述 |
水位采集 | 根据设置采集周期自动采集液位 |
数据存储 | 对采集的数据进行处理存储，掉电不丢失 |
数据显示 | 液晶显示，可查看液位实测值与设备参数等信息 |
参数设置 | 支持本地参数设置、远程参数设置及蓝牙无线配置 |
通信方式 | 支持4G/NB-IOT等多种通信方式，支持主备信道自动切换，支持多中心数据传输 |
通信模块 | 内置全网通通信模块 |
蓝牙通信 | 内置蓝牙蓝牙通信，可实现现场蓝牙调试 |
通信规约 | 符合SL651-2014《水文监测数据通信规约》要求 |
电源管理 | 内置大容量锂电池，长时间待机 |
低功耗工作 | 支持低功耗休眠工作模式 |
防护等级 | IP68防护等级，符合GB/T4208-2017 《外壳防护等级(IP代码)》标准要求，铝合金烤漆外壳，耐磨耐腐蚀 |
安装方式 | L形支架挂壁安装，安装维护简便 |
四、产品特点
超声波液位监测仪针对井下环境复杂，施工不便等缺点，结合多年市政管网监测经验研发而成。具有安装简便、测量精度高、长时间待机、远程数据遥测等特点。
|
|
|
安装简便 | 数据遥测 | 高可靠性 |
非接触式检测，不需要现场校准，安装使用方便 | 数据自动通过无线上传至服务器，数据不丢失 | 防护等级为IP68，浸没在水中不会引起设备故障 |
|
|
|
直观展示 | 长时间待机 | 分级预警 |
液晶显示屏参数配置及数据查看，方便现场工作人员 | 大容量可充电锂电池供电，低功耗，无需外接电源 | 可分别设置预警和报警值，液位超过限值自动报警 |
五、技术参数
硬件系统 | |
处理器 | 32位ARM Cortex-M4处理器内核 |
数据存储 | 16MB |
屏幕参数 | |
颜色 | 白底黑字 |
显示尺寸 | 2寸 44mm(W)× 28mm(H) |
分辨率 | 128 × 64 |
背光模式 | LED |
工作温度 | -15℃～+55℃ |
储存温度 | -25℃～+65℃ |
无线参数 | |
无线模块 | 无线模块工业级无线模块 |
标准及频段 | 可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE 可选单模、多模或全网通讯 |
理论带宽 | FDD-LTE：下行速率150Mbps，上行速率50Mbps TDD-LTE：下行速率61Mbps，上行速率18Mbps WCDMA：下行速率42Mbps，上行速率5.76Mbps TD-SCDMA：下行速率2.8Mbps，上行速率2.2Mbps CDMA2000/EVDO：下行速率3.1Mbps，上行速率1.8Mbps GPRS/EDGE：速率171.2kbps/384kbps |
发射功率 | ≤ 24 dBm |
接收灵敏度 | ≤ -109 dBm |
水位参数 | |
水位量程 | 0 ~ 7 / 15 / 20米或定制 |
分辨率 | 1 cm |
测量精度 | ±(1+S×0.5%) cm |
测量盲区 | < 25 cm |
响应时间 | ≤ 5S |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 1组RS485接口 数据位：5、6、7、8位 停止位：1、1.5、2位 校验：无校验、奇校验、偶校验 串口速率：1200-115200bps |
应用接口 | 1组模拟量输入接口 12位AD，支持4-20mA电流信号和0-5V电压信号 |
USIM卡接口 | 标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护 |
天线接口 | SMA接口，外接高增益防水天线 |
蓝牙通信 | 内置蓝牙通信模块 |
电池供电 | |
标准电源 | DC 3.6V |
供电范围 | DC3.4~4.2V |
工作电流 | < 8mA(不包括通信) |
静态值守电流 | < 0.2 mA |
充电管理 | 内置充电模块，支持太阳能电池板浮充供电 |
电池 | 内置52000 mAh一次性电池(标配)或20000mAh可充电锂电池(可选) |
物理特征 | |
外壳 | 保护等级IP68，外壳和系统安全隔离 |
传感器尺寸 | Φ54mm，高127 mm(不包括线缆和安装件) |
传感器重量 | 约650g(不包含安装件) |
主机外观尺寸 | 尺寸Φ117mm，高172 mm(不包括天线和安装件) |
主机重量 | 约2000g(不包括天线、安装件和包装) |
环境参数 | |
工作温度 | -15℃～+55℃ |
储存温度 | -25℃～+65℃ |
相对湿度 | 95%RH(无凝结) |
六、应用场景
超声波液位监测仪通过支架固定在井内壁即可实现液位监测，同时设备内置数据传输单元与锂电池实现远程数传功能。适用于：消防水箱、污水井、排水管道、污水管道、排污口等液位实时监测场景使用。

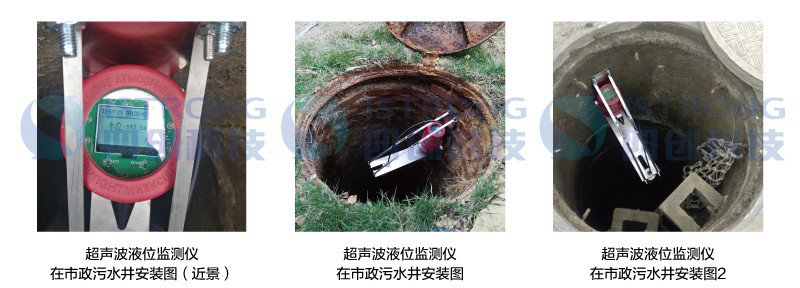

超声波液位监测仪现场安装效果图
七、常见问题
1、设备如何安装？
支架先通过膨胀螺丝固定在井壁上，主机和传感器固定在支架上安装，为了避免井壁干扰，直径50cm以上窨井适用。
2、设备可以防水吗？水体淹没设备会损坏吗？
可以防水，设备采用铝合金材质，IP68防护等级。水体淹没设备会造成无法测量，水退后可以恢复正常工作。
3、设备支持远程通信吗？多久发送数据？
支持无线通信，内置NB-IoT通信模块。设备默认间隔1小时采集并发送一条数据到服务器，可以根据实际需求灵活设置发送间隔时间。
4、设备能供电多久？
内置52000mAh一次性电池，默认规则下可连续工作3年以上。

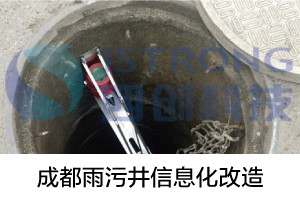

八、产品应用项目
