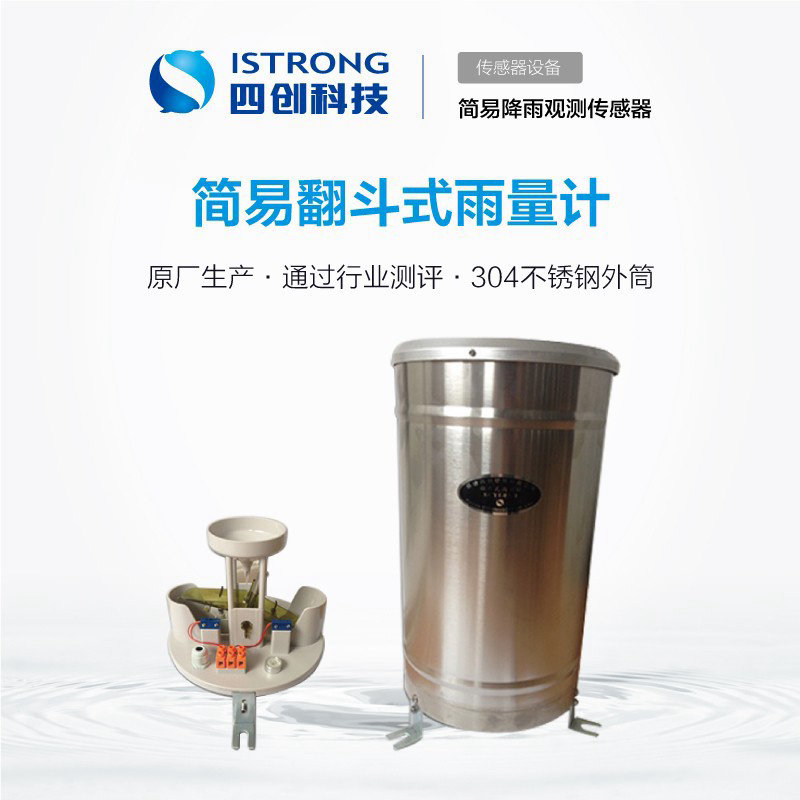

    简易翻斗式雨量计 SCYL05-1-XR

    简易翻斗式雨量计 SCYL05-1-XR

            简易翻斗式雨量计(SCYL05-1-XR)是降水量测量的一次仪表,其性能按照国家标准GB/11832 -2002《翻斗式雨量计》进行生产,用于观测自然界的降水量。可广泛应用于气象台(站)、水文、及有关部门用来连续测量降雨量、降雨历时与降雨强度。

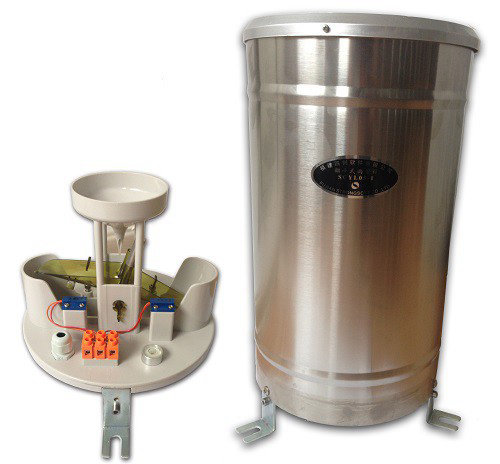

    简易翻斗式雨量计外观图

    一、工作机制

            简易翻斗式雨量计通过翻斗式原理实时观测自然界的降水量,通过有线发送雨量数据至附近雨量报警器显示并声光报警,为基层用户山洪预警提供数据支持,提升水文监测能力。广泛应用于气象台(站)、水文、及有关部门用来连续测量降雨量、降雨历时与降雨强度。

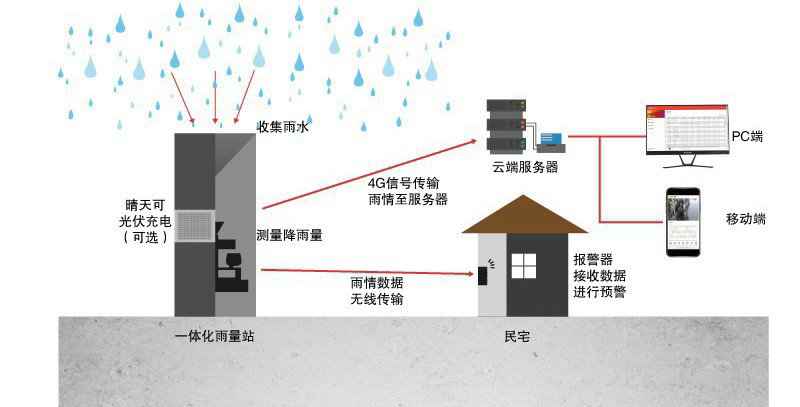

    简易翻斗式雨量计工作机制示意图

    二、主要功能

            通过在农村地区观测雨量变化,为管理部门提供及时的雨量数据,为广大农村地区提供便捷的预警体系成为了决策者在防灾减灾项目中考虑的重点问题。

    功能

    描述

    雨量采集

    根据承雨器及翻斗采集雨量

    输出方式

    干簧管通断信号输出

    第三方检测

    入选《全国水利系统优秀产品招标重点推荐目录》

    水利部水文仪器及岩土工程仪器质量监督检验测试中心的检测

    全国工业产品生产许可证

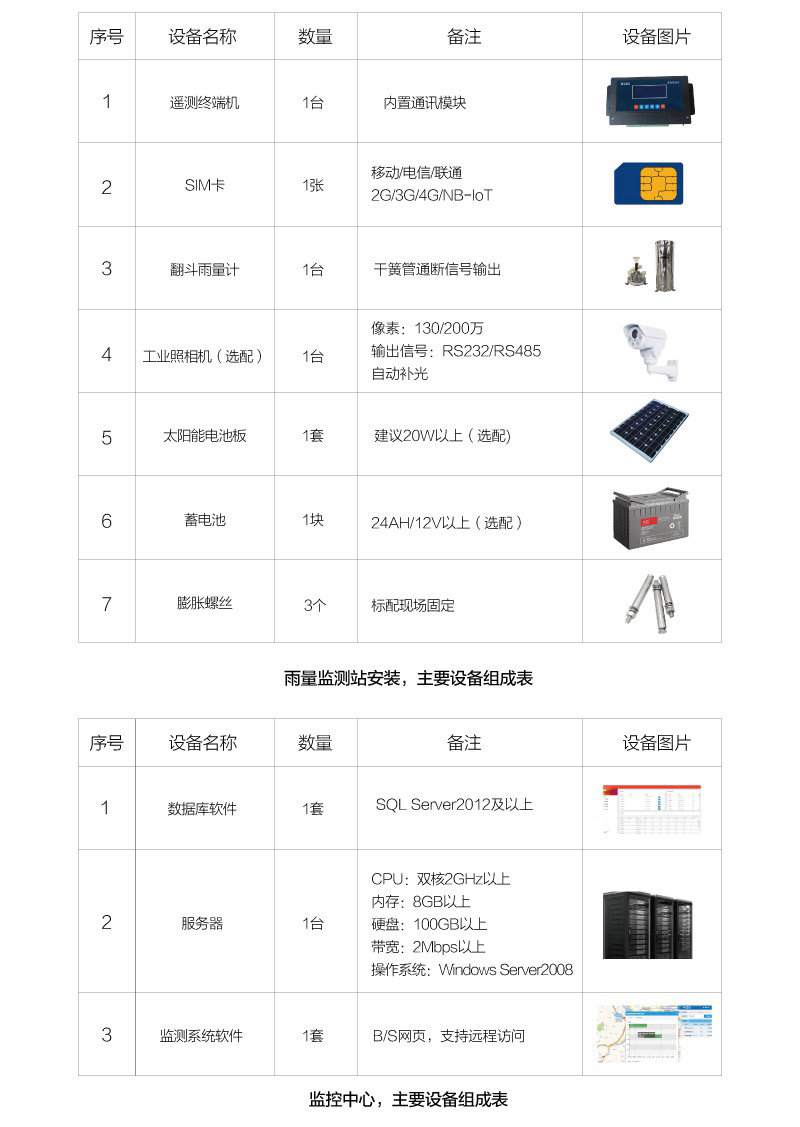

    简易翻斗式雨量计主要功能表


    三、产品特点

            简易翻斗式雨量计针对基层雨量观测特点,结合多年水文监测经验研发而成。具有可靠性高、适用性广、符合国家标准等特点。

    安装方便

    可靠性高

    适用性广

    便携式一体化结构设计,外形美观,安装方便

    一体化不锈钢成型高光洁度,耐腐蚀,坚固耐用

    支持通过4G/NB-LOT/LoRa进行数据通信

    符合国家标准

    稳定性好

    抗干扰性强

    本设备符合GB 11832-2002《翻斗式雨量计》国家标准

    机械构造,摩阻力矩小,部件翻转灵敏稳定

    坚固耐用,无运动部件,不需要现

    简易翻斗式雨量计产品特点图


    四、技术指标

    雨量参数

    承雨器口径

    Ф200 + 0.60mm

    刃口角

    44º

    分辨率

    0.5mm

    准确度

    ≤±4%

    雨强范围

    0.01~4mm/min(允许通过最大雨强8mm/min)

    接口类型

    脉冲输出

    干簧管通断信号输出

    物理特性

    外壳

    保护等级IP65,外壳和系统安全隔离

    外形尺寸

    Ф216mm × 358mm(不包含安装件)

    主机重量

    约2.5kg(不包括安装件和包装)

    环境参数

    工作温度

    0℃~+55℃

    储存温度

    -35℃~+70℃

    相对湿度

    95%RH(无凝霜)

    简易翻斗式雨量计技术参数表


    五、应用场景

            简易翻斗式雨量计通过立杆或者土墩安装即可实现雨量监测,通过外置遥测终端上报云端服务器,解决了水文雨量监测自动预警的问题。适用于:气象站、水文站、山洪预警、地质监测等雨量实时监测场景使用。

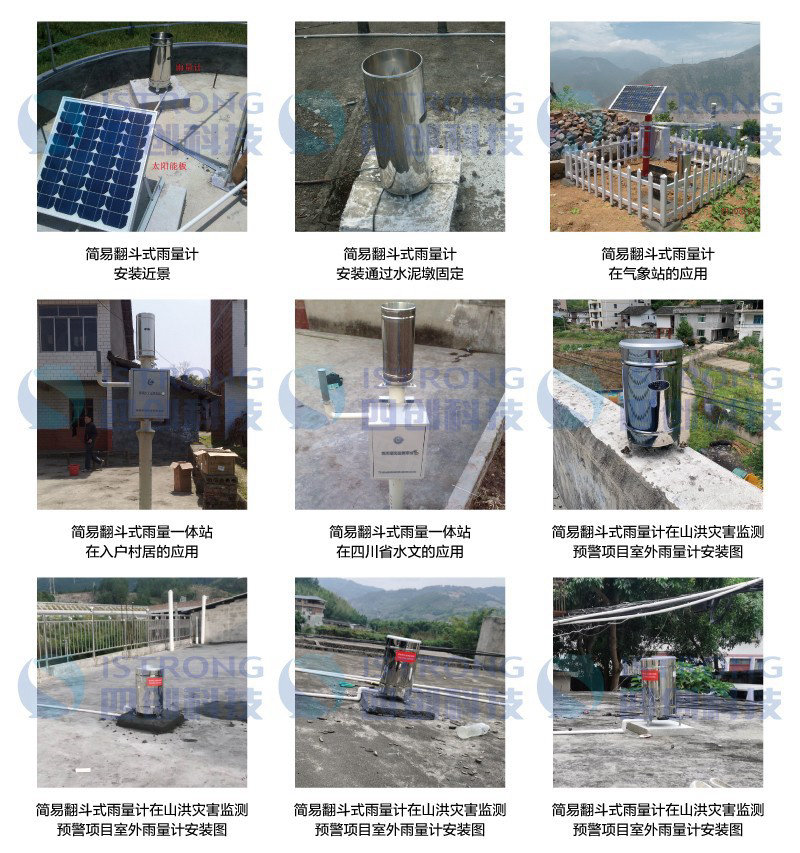

    简易翻斗式雨量计现场安装效果图

    六、常见问题

    1、雨量计用什么材质?

            答:雨量计外筒、底盘采用优质不锈钢,承雨器、翻斗等部件均采用PVC材质。

    2、翻斗式雨量计是什么原理?

            答:通过雨水翻斗计量,一个翻斗代表0.5mm降雨,干簧管通断信号输出。

    3、雨量计如何安装?

            答:可以安装于野外或者屋顶,找个水泥平面通过膨胀螺丝固定,如果没有平面可以立墩。

    4、雨量计可以远程数据上报吗?

            答:不可以,雨量计只是个传感器,如果需要远程上报需要现场配套一台遥测终端机,通过电缆连接干簧管通断信号,再通过4G或NB上报服务器。

    5、雨量计需要供电吗?是否需要外接电源?

            答:不需要,雨量计采用机械结构,不用供电,如果采用遥测终端上报数据,需要额外供电。

    6、雨量计能符合国家标准吗?

            答:设备符合《翻斗式雨量计》GB/T11832-2002国家标准,有水利部有关检测机构的检测报告。


    七、产品应用项目
