    雷达流量计 SCWF08-F

    雷达流量计 SCWF08-F

            雷达流量计 SCWF08-F 是一款基于微波技术的全自动雷达流量计,它采用先进的K波段平面雷达技术,通过非接触的方式测量水体的流速、水位和流量;可用于城市排水管网、河道湖泊、灌渠明渠等场合进行非接触式测量,可有效地监控水位流速流量变化状态,为监测单位提供准确的流量流速等信息。

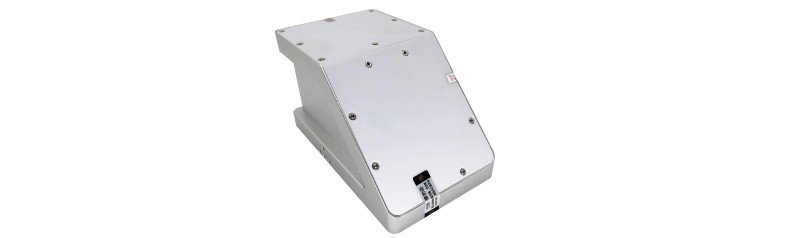

    雷达流量计外观图

    一、工作机制

            雷达流量计主要由雷达流速计、雷达水位计组成,流速计用于采集流体表面流速,并经过模型计算得到过水断面平均流速,再结合水位计测得的水位以及断面信息算出过流断面面积,从而利用公式流量=平均流速×过流断面面积×修正系数得到流量,其中修正系数是根据实际测量环境得到的标准值进行计算得到。

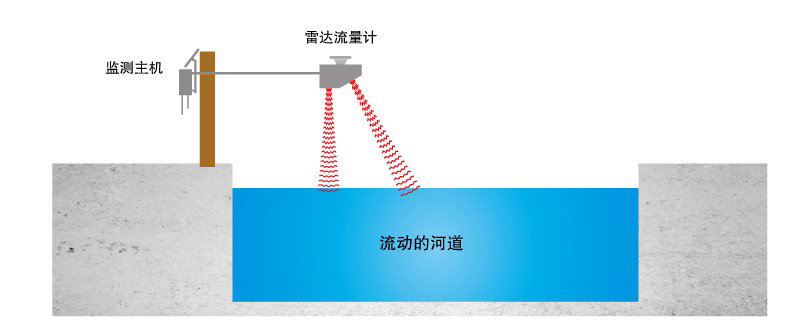

    雷达流量计工作机制示意图

    二 、产品尺寸

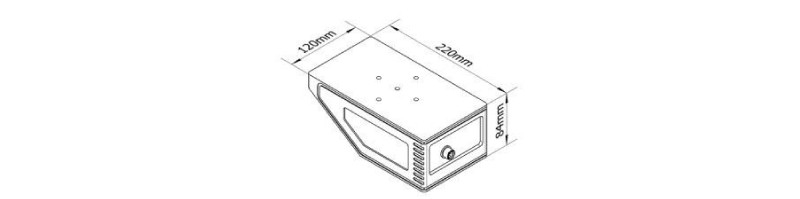

    雷达流量计尺寸图

    三、主要功能

    功能

    描述

    水位监测

    流速监测、流量计算、入水排水流量监测

    数据传输

    通过RS485进行数据发送

    雷达流量计主要功能表

    四、产品特点

            雷达流量计具有功耗低、体积小巧、可靠性高、维护方便的特点;测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

    适用性广

    性能稳定

    功耗低

    非接触式测量,不易受污水腐蚀,不受泥沙等影响,可用于有污染物或沉淀物的复杂水环境

    全天候工作,不受温度影响,抗干扰能力强

    测量运行和间隔模式相结合,适应太阳能供电的无人值守站点

    精度高

    防护等级高

    接口丰富

    信噪比高,盲区小,波长短,对人体和环境无害

    IP68 防水设计,防雷设计,适用各种野外环境

    多种接口方式提供,多种通讯协议、兼容国内外大部分 RTU

    雷达流量计产品特点图

    五、技术参数

    水位参数

    测速范围

    0.1~20m/s(视水流情况而定)

    测速精度

    ±1%FS

    速度分辨力

    0.01m/s

    测距范围

    0.4 ~ 40m

    测距精度

    ±1cm

    距离分辨力

    1mm

    发射频率

    24.000 ~ 24.250GHz

    天线样式

    流速:14 x 32゜ 水位:11 x 11゜

    间隔时间

    1 ~ 5000min

    接口类型

    通讯接口

    RS-485

    通讯协议

    MODBUS-RTU / 自定义 ASCII 协议

    电源供电

    供电电压

    DC7~28V

    待机电流

    < 1mA/DC12V

    工作电流

    <240mA/DC12V

    环境参数

    工作温度

    -40°~85

    物理特征

    防水等级

    IP68

    雷达流量计技术参数表

    六、应用场景

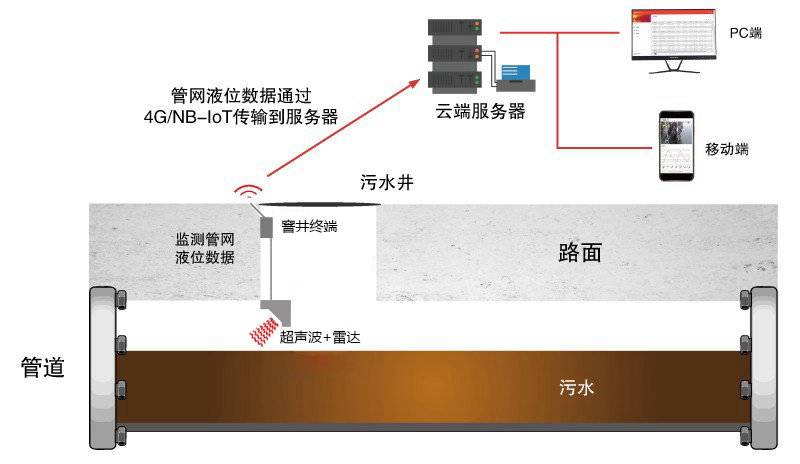

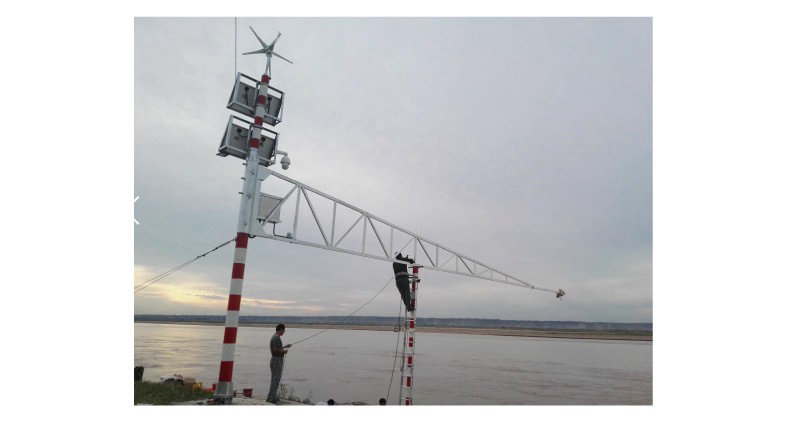

      1 、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠等流速、水位或流量测量

      2 、辅助水处理作业,如城市供水、排污监测等


    七、常见问题

      雷达流量计安装、维护方便,且干扰因素少,但是至少要注意以下问题:

      1)低流速可能测不到。国际规定小于0.15m/s不建议用雷达测流速,国内低于0.30m/s不建议用雷达测流速;

      2)要根据不同的工程现场(边界条件:渠道断面形状、纵坡、糙率、泥沙特性等)建立表面流速与过水断面平均流速的关系(不能一成不变),也就是说; V断面平均 = f(V水面)中的f函数是不确定的;

      3)安装位置应选择水流平顺(接近均匀流)的渠段,该渠段最好衬砌,且长度最好为20倍最大水深。

      4)排水口、垂直跌水、挡流板、河道弯曲或者结合处等情况会对流量测量精度产生影响,应尽量避免在以下区域安装雷达流量计:

              a)尽量避开流体流向发生较大变化或者偏转的区域,尤其是在河道水平拐弯或者水面存在较大落差的区域不应安装雷达流量计进行流量的测定;

              b)在河道断面坡面比降发生较大变化的河段出,应尽量避免安装雷达流量计,以免出现较大的流量测定误差;

              c)在河道测流断面存在明显的栅格、挡板等遮挡物时, 应尽量避免在此类区域安装雷达流量计,影响雷达流量计的准确使用。
