产品特点：

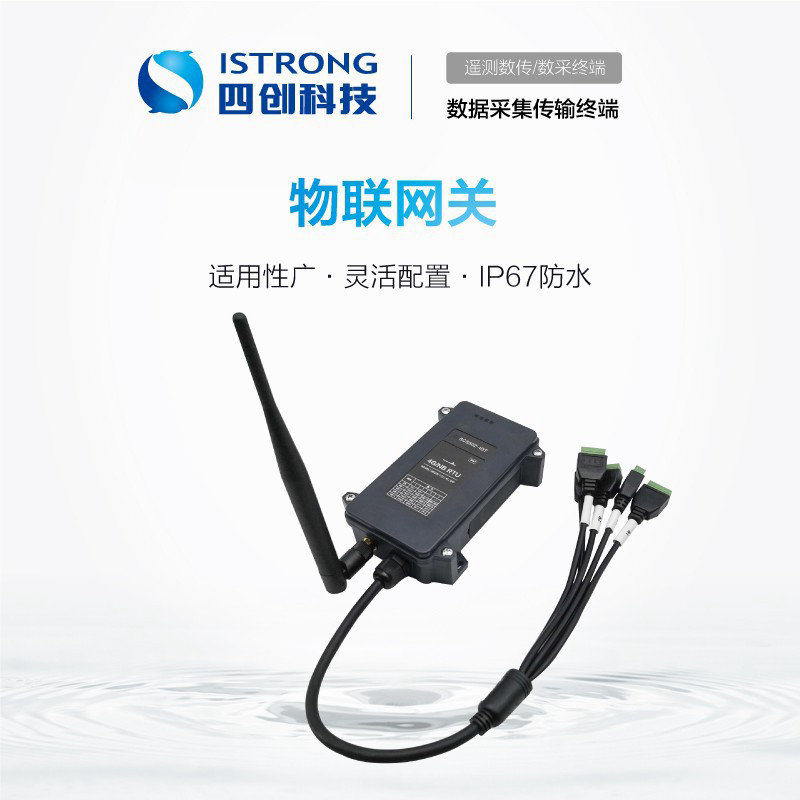

物联网关 SCS502-IOT
物联网关SCS502-IOT 是一款采用嵌入式硬件计算机平台，具有多个下行通信接口及一个上行网络接口，用于将一个目标区域内所有的智能监控装置的通信数据整理汇总后，实时上传主站系统，完成远程数据采集功能。同时对厂站内各开关设备的分、合闸远方控制，以达到远动输出调度命令的目标。打造行业级平台、赋能工业细分领域，提供一站式工业互联网产品。

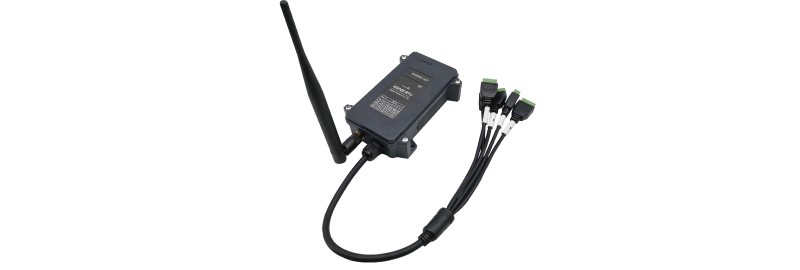

物联网关外观图
一、工作机制
物联网关SCS502-IOT 通过4G/NB无线网络实时并行多任务处理与第三方设备的访问及上位系统的连接通信，支持云平台组态。可为不同通道挂载设备选择不同的通信协议，通过配置参数来改变所连接仪表设备的数量及数据信息，而不需更改软件程序。实现全域设备统一管理，智能设备远程控制，安全、节能、高效。
物联网关工作机制示意图
二、主要功能
功能 | 描述 |
数据监控 | 通过网页实现数据监控，第一时间了解设备运行状态、修改参数等 |
组态应用 | 简单配置，零编程，零成本搭建所需场景的组态应用 |
数据推送 | 无缝对接设备数据，实时更新数据记录 |
数据透传 | 支持MODBUS和MQTT多种协议，实现点对点数据透明互传 |
设备运维 | 全生命周期监控，设备远程固件升级和远程配置 |
二次开发 | 开放API接口，助力企业高效便捷的完成物联网SAAS平台的构建 |
物联网关产品主要功能表
三、产品特点
物联网关 SCS502-IoT 是针对工业数据通讯场景专用设计，符合工业行业标准，具备软件多级检测和硬件多重保护机制，运行更稳定，传输更高速。通过透传云平台，实现数据透传与设备监控功能。提供“软件+硬件”的配套服务及一站式解决方案。
|
|
|
接口丰富 | 适用性广 | 稳定可靠 |
支持标准RS232、RS485接口，提供模拟量输入，和数字量输入输出功能 | 4G/NB-IoT全线兼容，内嵌TCP/UDP/MQTT等主流协议，支持点对点数据透传 | 保障数据传输，不掉线、不丢包，稳定性好，长时间免维护 |
|
|
|
长时间待机 | 抗干扰性 | 应用简便 |
超低功耗设计，内置可充电锂电池，支持太阳能供电 | 工业级品质，超强的防潮、防雷、防电磁,适应各种恶劣环境 | 零编程，零成本搭建所需场景的组态应用 |
物联网关产品特点图
四、技术参数
硬件系统 | |
处理器 | 32位ARM Cortex-M3处理器内核 |
数据存储 | 16MB |
无线参数 | |
无线模块 | 工业级无线模块 |
标准及频段 | 可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE |
可选单模、多模或全网通 | |
理论带宽 | FDD-LTE：下行速率150Mbps，上行速率50Mbps |
TDD-LTE：下行速率61Mbps，上行速率18Mbps | |
WCDMA：下行速率42Mbps，上行速率5.76Mbps | |
TD-SCDMA：下行速率2.8Mbps，上行速率2.2Mbps | |
CDMA2000/EVDO：下行速率3.1Mbps，上行速率1.8Mbps | |
GPRS/EDGE：速率171.2kbps/384kbps | |
发射功率 | ≤24 dBm |
接收灵敏度 | ≤-109 dBm |
BLE参数 | |
标准及频段 | 支持蓝牙 V4.2 标准 2.4GHz，ISM 频 |
通信速率 | 8KB/S(Android) 6KB/S(IOS) |
发射功率 | +7dBm |
接收灵敏度 | -92dBm at 0.1%BER |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 1组RS485接口 |
数据位：5、6、7、8位 | |
停止位：1、1.5、2位 | |
校验：无校验、奇校验、偶校验 | |
串口速率：1200-115200bp | |
应用接口 | 2组中断输入接口，可用于翻斗雨量计和报警器 |
2组模拟量输入接口 | |
16位AD，支持4-20mA电流信号和0-5V电压信号 | |
1组继电器输出(光隔离) | |
最大切换电压 | 12VDC |
最大切换电流 | 500mA |
USIM卡接口 | 标准自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护 |
天线接口 | 1个标准SMA阴口天线接口，特性阻抗50欧 |
指示灯 | 3个状态指示灯 |
电源供电 | |
标准电源 | DC 12V |
供电范围 | DC 5-20V |
充电管理 | 内置充电模块，支持太阳能电池板（标配）浮充供电 |
电池内置 | 3.7V/1500mAh锂电池 |
物理特性 | |
外壳 | ABS外壳，保护等级IP67，外壳和系统安全隔离 |
外形尺寸 | 61×123×32 mm(不包括天线和安装件) |
重量 | 约220g |
环境参数 | |
工作温度 | -10℃～+55℃ |
储存温度 | -30℃～+65℃ |
相对湿度 | 95%RH(无凝结) |
物联网关产品技术参数表

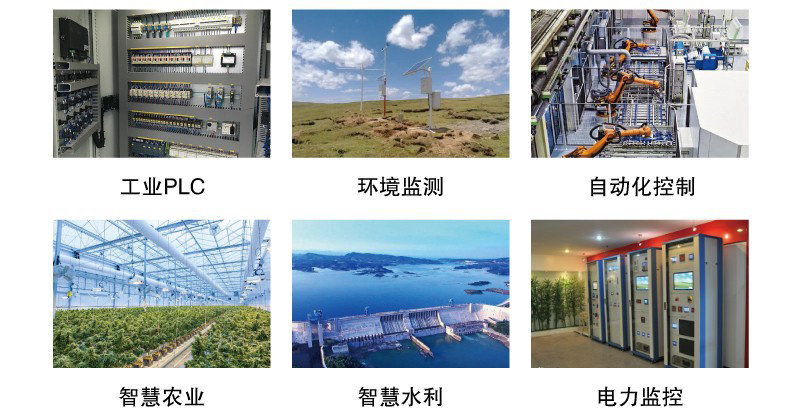

五、应用场景
物联网关SCS502-IOT 通过4G/NB无线网络实时并行多任务处理与第三方设备的访问及上位系统的连接通信，支持云平台组态。可为不同通道挂载设备选择不同的通信协议，通过配置参数来改变所连接仪表设备的数量及数据信息，而不需更改软件程序。实现全域设备统一管理，智能设备远程控制，解决设备与设备(或上位机)之间相互通信更便捷，支持多种设备协议，现场施工更便捷，简化安装成本。
