    一款基于LoRa技术的新型无线组网终端

    LoRa遥测终端机 SCS502-LORA

    LoRa遥测终端机 SCS502-LORA

            LoRa遥测终端机 SCS502-LORA 是基于LoRa技术的新型无线组网终端,可以实现数据采集、远程控制、Lora通讯,是解决远距离、分散采集、快速组网的最佳产品,适用于防汛(物资仓库管理、资产管理、山区预警站信息联动发布)、水利(大坝安全监测)、电力、农业、交通等多种应用场景。

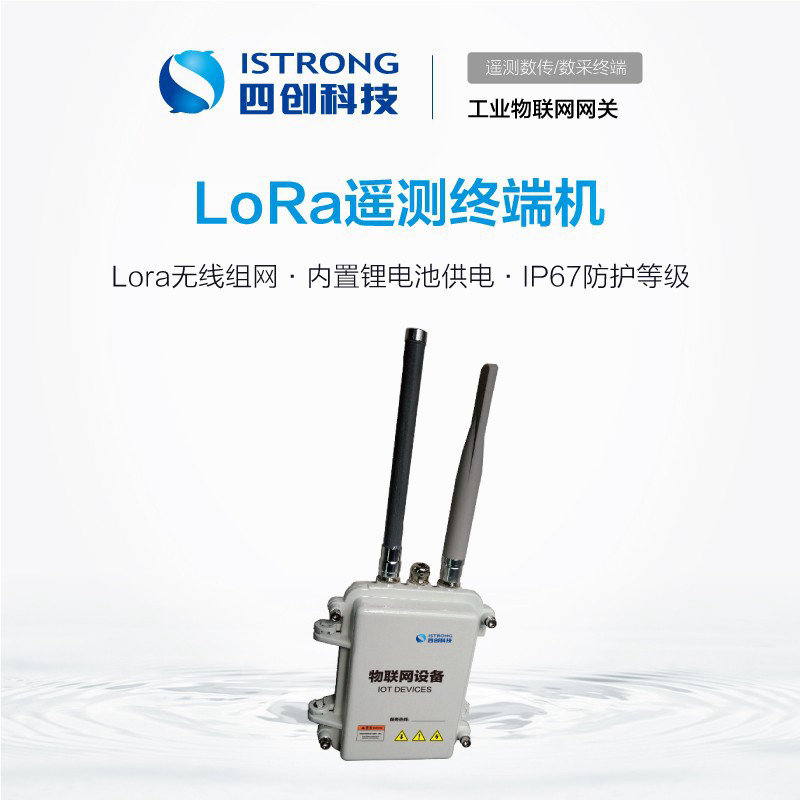

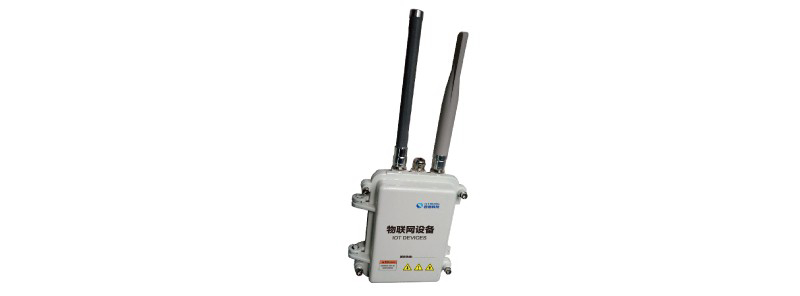

    LoRa遥测终端机外观图

    一、工作机制

            LoRa遥测终端机 SCS502-LORA 通过LoRa通信方式与LoRa传感器进行组网通信,并通过4G/NB-IoT等多种通信方式上报云服务器。为行业用户指挥决策提供数据支持,提升水文监测能力。

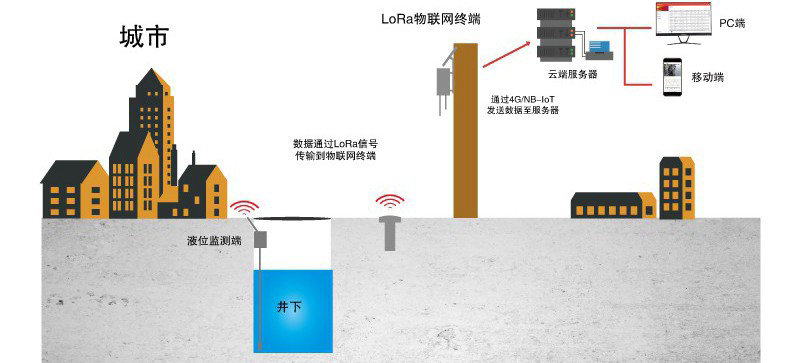

    LoRa遥测终端机工作机制

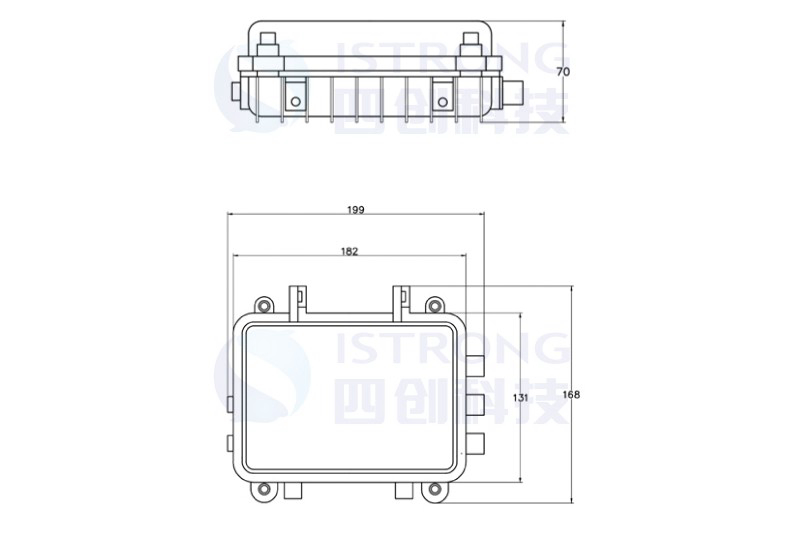

     二、产品尺寸


    三、主要功能

    功能

    描述

    数据采集

    采集雨量、水位、风情、流量、水质等信息

    数据中继

    通过LoRa接收采集端获取的数据,通过网络进行数据报送

    蓝牙通信

    内置蓝牙蓝牙通信,可实现现场蓝牙调试

    数据存储

    对采集的数据进行处理、编码、存储

    数据显示

    对采集的数据本地显示

    参数设置

    支持本地参数设置、远程参数设置及蓝牙无线配置

    数据读取

    支持远程和本地历史数据提取

    远程控制

    支持本地联动和远程开关控制输出

    通信方式

    支持2G/3G/4G/短信/VHF/卫星/LoRa/NB-IOT等多种通信方式,支持主备信道自动切换,支持多中心数据传输

    通信模块

    内置全网通通信模块

    通信规约

    支持《广东水文监测数据通信规约》、《湖南水文监测数据通信规约》、《四川水文监测数据通信规约》、《水文监测数据通信规约》SL651-2014、《水资源监测数据传输规约》SZY206-2016及项目定制

    电源管理

    具备太阳能充电控制功能

    低功耗工作

    支持低功耗休眠工作模式

    LoRa物联网终端主要功能表

    四、产品特点

            LoRa遥测终端机 SCS502-LORA 集LoRa组网和数据传输功能于一体,实现水文/水资源的数据采集、存储、控制、报警及传输等综合功能;支持4G/Ethernet/NB-IoT/LoRa等多种通信方式;具有稳定可靠、部署灵活、覆盖范围广、低功耗、远程管控等特点。

    高稳定性

    覆盖范围广

    长时间待机

    工业级应用设计,保护等级达IP67

    通信距离长,抗干扰能力强

    大容量可充电锂电池供电,低功耗,无需外接电源

    远程管控

    高可靠

    直观展示

    远程参数设置、数据提取和远程升级

    内嵌看门狗技术,故障自愈保证系统稳定

    液晶显示屏参数配置及数据查看,方便现场操作

    LoRa遥测终端机特点图

    五、技术参数

    硬件系统

    处理器

    32位ARM Cortex-M4处理器内核

    数据存储

    16MB

    LoRa参数

    标准及频段

    433MHz、475MHz

    市区通信距离

    0.8km

    空旷通信距离

    3.5km

    发射功率

    +20dBm

    接收灵敏度

    -139dBm@LoRaTM和62.5Khz&SF=12&146bps

    -136dBm@LoRaTM和125Khz&SF=12&293bps

    -118dBm@LoRaTM和125Khz&SF=6&9380bps

    -123dBm@FSK&5Khz和1.2Kbps

    -117dBm@FSK&5Khz和4.8Kbps

    -110dBm@FSK&20Khz和38.4Kbps

    数据速率

    1.2K~300Kbps@FSK

    0.018K~37.5Kbps@LoRaTM

    无线参数

    无线模块

    工业级无线模块

    标准及频段

    可支持:FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE

    可选单模、多模或全网通

    理论带宽

    FDD-LTE:下行速率150Mbps,上行速率50Mbps

    TDD-LTE:下行速率61Mbps,上行速率18Mbps

    WCDMA:下行速率42Mbps,上行速率5.76Mbps

    TD-SCDMA:下行速率2.8Mbps,上行速率2.2Mbps

    CDMA2000/EVDO:下行速率3.1Mbps,上行速率1.8Mbps

    GPRS/EDGE:速率171.2kbps/384kbps

    发射功率

    ≤24 dBm

    接收灵敏度

    ≤-109 dBm

    接口类型

    电源接口

    工业级端子接口,内置电源反向保护和过流/过压保护

    串口

    1RS232接口

    1组RS485接口

    数据位:5、6、7、8位

    停止位:11.52

    校验:无校验、奇校验、偶校验

    串口速率:1200-115200bps

    应用接口

    1组模拟量输入接口

    12位AD,支持4-20mA电流信号和0-5V电压信号

    LoRa接口

    Lora通信:内置Lora通信模块

    网络接口

    外置1组RJ45以太网接口(可选)

    蓝牙接口

    蓝牙通信:内置蓝牙通信模块

    USIM卡接口

    标准的自弹式Micro Sim卡座,支持1.8V/3V USIM卡,内置15KV ESD保护

    天线接口

    2个标准SMA阴口天线接口,特性阻抗50欧

    电源供电

    标准电源

    DC 12V

    电池内置

    20000mAh锂电池

    充电管理

    内置充电模块,支持太阳能电池板浮充供电

    供电范围

    DC 5-16V

    物理特性

    外壳

    铝合金外壳,保护等级IP68,外壳和系统安全隔离

    外形尺寸

    206 × 174 × 66 mm(不包括天线和安装件)

    重量

    约1250g(不包括天线、安装件和包装)

    环境参数

    工作温度

    -10℃~+55℃

    储存温度

    -30℃~+65℃

    相对湿度

    95%RH(无凝结)

    LoRa遥测终端机技术参数表

    六、应用场景

            LoRa遥测终端机 SCS502-LORA 采用LoRa通信方式与LoRa传感器进行通信组网,通过4G/Ethernet/NB-IoT等多种通信方式实现水文、环保等水环境信息自动采集、预警、存储及远程传输。适用于:防汛物资管理、水利大坝安全监测、城市水文监测、市政城管监测等小范围区域通信的实时监测场景使用。非常适合恶劣环境及对远距离低功耗有要求的应用场景。

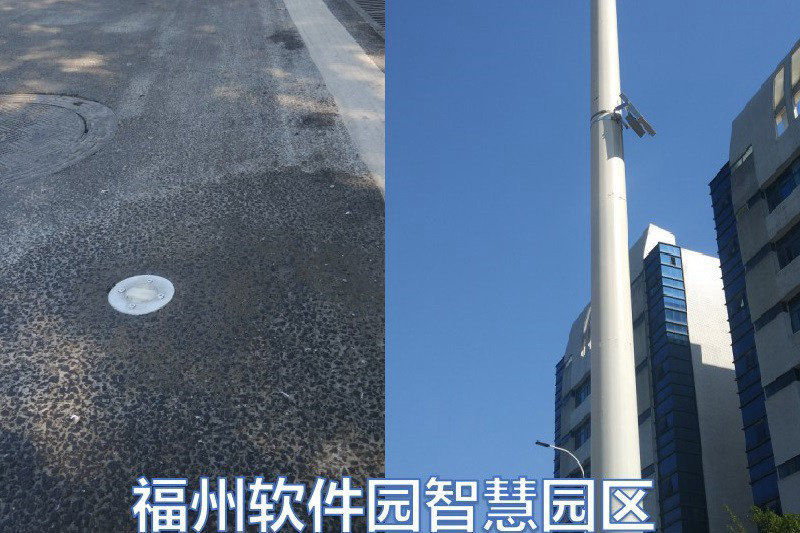

    LoRa遥测终端机安装效果图

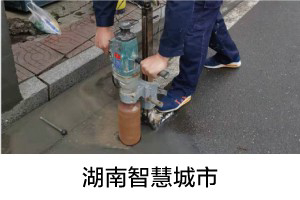

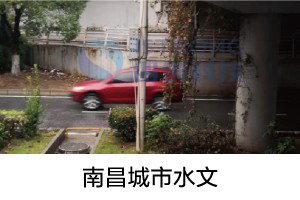

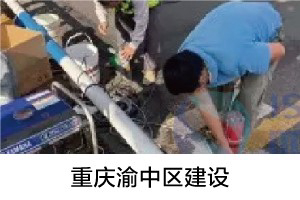

    七、产品应用案例
