防水型数据采集终端 SCS502-EX
防水型数据采集终端SCS502-EX是保障系统稳定运行搭建的安全防范系统，主要应用于防爆及有电源等现场环境，便于用户查看危化区信息。防爆数据采集终端可实现实时数据采集，数据处理、存储、分析和控制等功能，适用于危化品工厂、管网监控点等，大幅提高危险场所的监管预警能力。

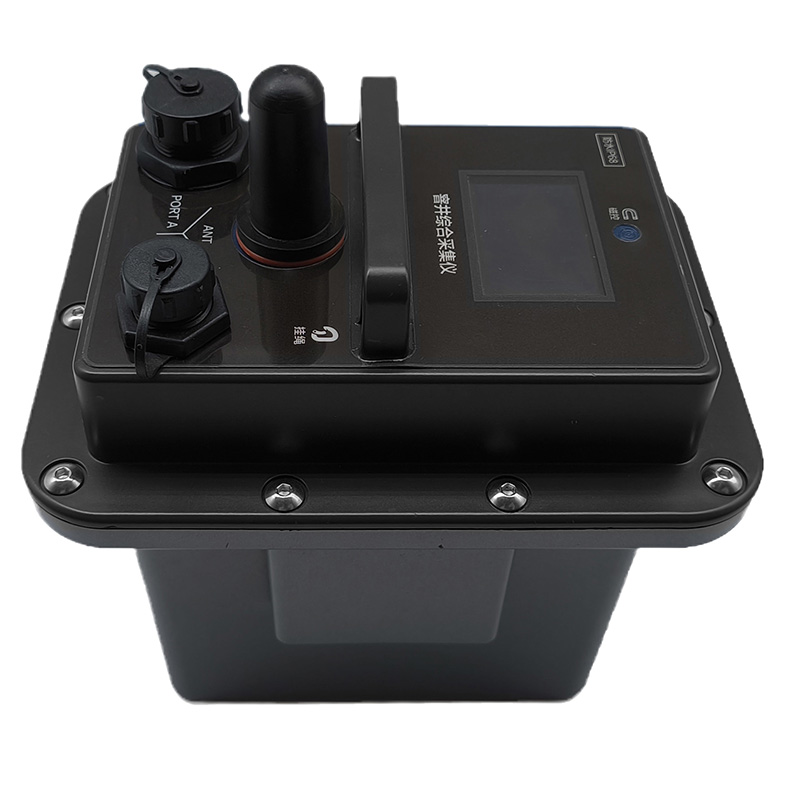

防水型数据采集终端外观图
一、工作机制
防水数据采集终端可应用于燃气危险场所，通过接口对接前端传感器，并通过GPRS/4G/NB-IoT等通信方式上报云服务器，为规范安全生产管理，保障化工装置区域安全，快速的进行安全突发事件的应急处置提供数据支持，提升危化品监测预警能力。

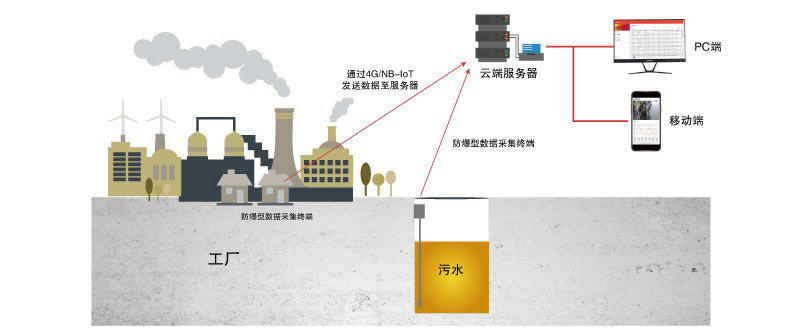

防水型数据采集终端工作机制
二、主要功能
功能 | 描述 |
数据采集 | 水位、流量、水质等信息 |
数据存储 | 对采集的数据进行处理、编码、存储 |
数据显示 | 对采集的数据本地显示 |
参数设置 | 支持本地参数设置、远程参数设置及蓝牙无线配置 |
蓝牙通信 | 内置蓝牙蓝牙通信，可实现现场蓝牙调试 |
数据读取 | 支持远程和本地历史数据提取 |
通信方式 | 支持2G/4G/NB-IOT等多种通信方式，支持主备信道自动切换，支持多中心数据传输 |
通信规约 | 符合SL651-2014《水文监测数据通信规约》要求 |
电源管理 | 内置大容量锂电池，长时间待机 |
通信方式 | 支持2G/3G/4G等多种通信方式，支持主备信道自动切换，支持多中心数据传输 |
低功耗工作 | 支持低功耗休眠工作模式 |
防护等级 | IP68防护等级，符合GB/T4208-2017 《外壳防护等级(IP代码)》标准要求，铝合金烤漆外壳，耐磨耐腐蚀 |
安装方式 | L形支架挂壁安装，安装维护简便 |
三、产品特点
防水数据采集终端集数据采集与传输功能于一体，实现危险场所的数据采集、存储、控制、报警及传输等综合功能；符合国标通信标准；支持4G/NB-IOT/LoRa等多种通信方式，支持主备信道自动切换，对仪表无干扰、支持多种供电方式，环境适应性强、不依附于任何系统等诸多优点。
|
|
|
安全防爆 | 符合通信标准 | 多种通信方式 |
P68防护等级，耐高温耐腐蚀，支持高危环境应用 | 符合HJ212-2017和SL651-2014等传输标准 | 支持4G/NB-IoT多种通信方式，支持多中心传输 |
|
|
|
直观展示 | 高可靠性 | 适应性强 |
液晶屏参数配置及数据查看，方便现场安装维护 | 一体化压铸铝壳，电磁干扰，对仪表无干扰 | 安装简便，支持多种供电方式，适用于不同应用场景 |
防水型数据采集终端特点图
四、技术参数
硬件系统 | |
处理器 | 32位ARM Cortex-M4处理器内核 |
数据存储 | 16MB |
无线参数 | |
无线模块 | 工业级无线模块 |
标准及频段 | 可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE |
可选单模、多模或全网通讯 | |
理论带宽 | FDD-LTE：下行速率150Mbps，上行速率50Mbps |
TDD-LTE：下行速率61Mbps，上行速率18Mbps | |
WCDMA：下行速率42Mbps，上行速率5.76Mbps | |
TD-SCDMA：下行速率2.8Mbps，上行速率2.2Mbps | |
CDMA2000/EVDO：下行速率3.1Mbps，上行速率1.8Mbps | |
GPRS/EDGE：速率171.2kbps/384kbp | |
发射功率 | ≤24 dBm |
接收灵敏度 | ≤-109 dBm |
屏幕参数 | |
颜色 | 白底黑字 |
显示尺寸 | 2寸 44mm(W)× 28mm(H) |
分辨率 | 128 × 64 |
背光模式 | LED |
工作温度 | -15℃～+55℃ |
储存温度 | -25℃～+65℃ |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流//过压保护 |
串口 | 1组RS232接口（可选） |
1组RS485接口（可选） | |
数据位：5、6、7、8位 | |
停止位：1、1.5、2位 | |
校验：无校验、奇校验、偶校验 | |
串口速率：1200-115200bps | |
应用接口 | 1组模拟量输入接口(可选) |
12位AD，支持4-20mA电流信号和0-5V电压信号 | |
USIM卡接口 | 标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护 |
天线接口 | SMA接口，外接高增益防水天线 |
蓝牙通信 | 内置蓝牙通信模块 |
电源供电 | |
标准电源 | DC 3.6V |
供电范围 | DC 3.4 ~ 4.2V |
工作电流 | < 8mA(不包括通信) |
静态值守电流 | < 0.2 mA |
充电管理 | 内置充电模块，支持太阳能电池板浮充供电 |
电池 | 内置52000 mAh一次性电池(标配)或20000mAh可充电锂电池(可选) |
物理特性 | |
外壳保护 | 等级IP68，外壳和系统安全隔离 |
外形尺寸 | Φ117mm，高172 mm(不包括天线和安装件) |
重量 | 约2000g(不包括天线、安装件和包装) |
环境参数 | |
工作温度 | -15℃～+55℃ |
储存温度 | -25℃～+65℃ |
相对湿度 | 95%RH(无凝霜) |
防水型数据采集终端技术参数表
五、应用场景

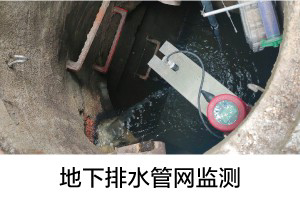

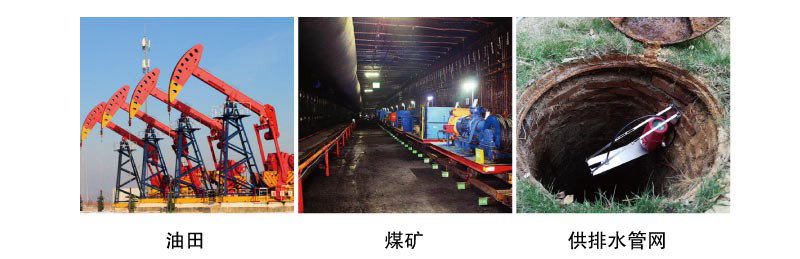

防水数据采集终端集数据采集与传输功能于一体，接收危险现场传感器，通过4G/NB-IOT/LoRa等多种通信方式实现危险场所信息采集、预警及远程传输。适用于燃气、自来水远程抄表、城市路灯监控、三防与水文监测、智能交通监控、城市供排水调度、油田煤矿工业控制、化工园区遥测及其它相关防爆场合应用。
六、常见问题
1、终端采样传感器数据有误？
答：可能由于传感器协议不匹配，查看终端传感器型号选择框，如果没有该型号请于厂家联系。
2、如何判断终端无线网络是否连接正常？
答：观察到终端机显示屏右上方的信号强度指示，通常大于1格才可正常使用。如果无信号，查下SIM卡；如果信号强度太弱，调整下安装位置。
3、终端网络连接正常，但是为什么无法连接上环保平台？
答：询问平台管理人员，确定中心地址和端口正确，并确认通信协议是否一致。
4、终端多久发送数据？
答：终端默认情况下，间隔1小时上报一条数据，用户也可以根据实际需求调整发送间隔时间。
5、终端供电方式？供电能用多久？
答：终端自带52AH锂电池，终端本身耗电极小，静态电流小于1mA，供电时间取决于配套传感器功耗和采样发送间隔。
七、产品应用案例
