    水库大坝现地在线安全监控工业设备

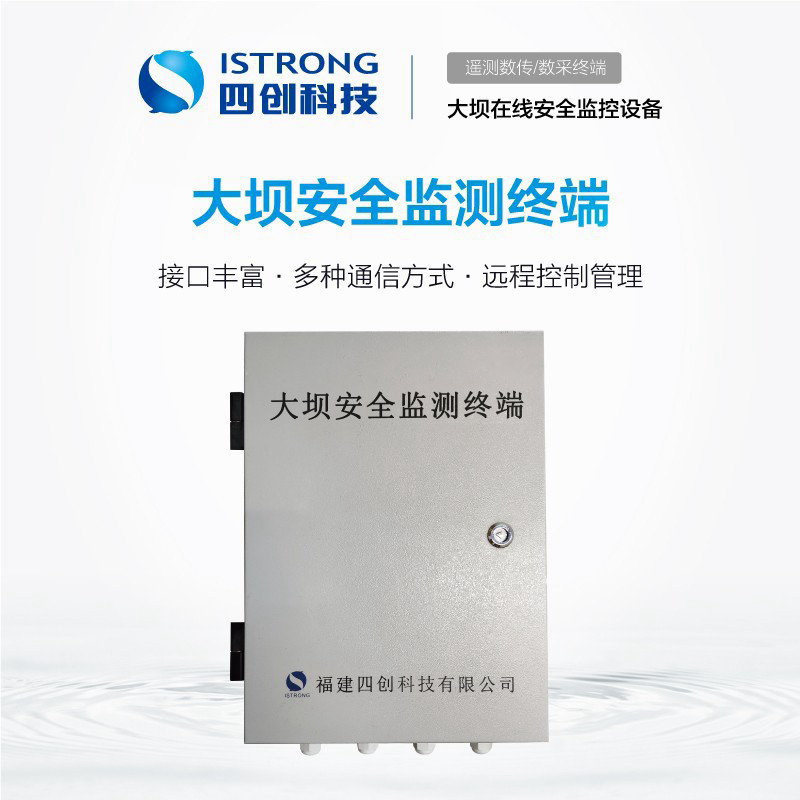

    大坝安全监测终端 SCS502-DS

    大坝安全监测终端 SCS502-DS

            大坝安全监测终端(SCS502-DS)由密封机箱、智能数据采集模块、电源模块、通信模块组成,主要用于水库自动化监测,包括大坝监测及其他水工建筑物、边坡、道路、矿山等工程的安全监测,可以实现变形监测、位移监测,压力监测、渗流监测等功能。

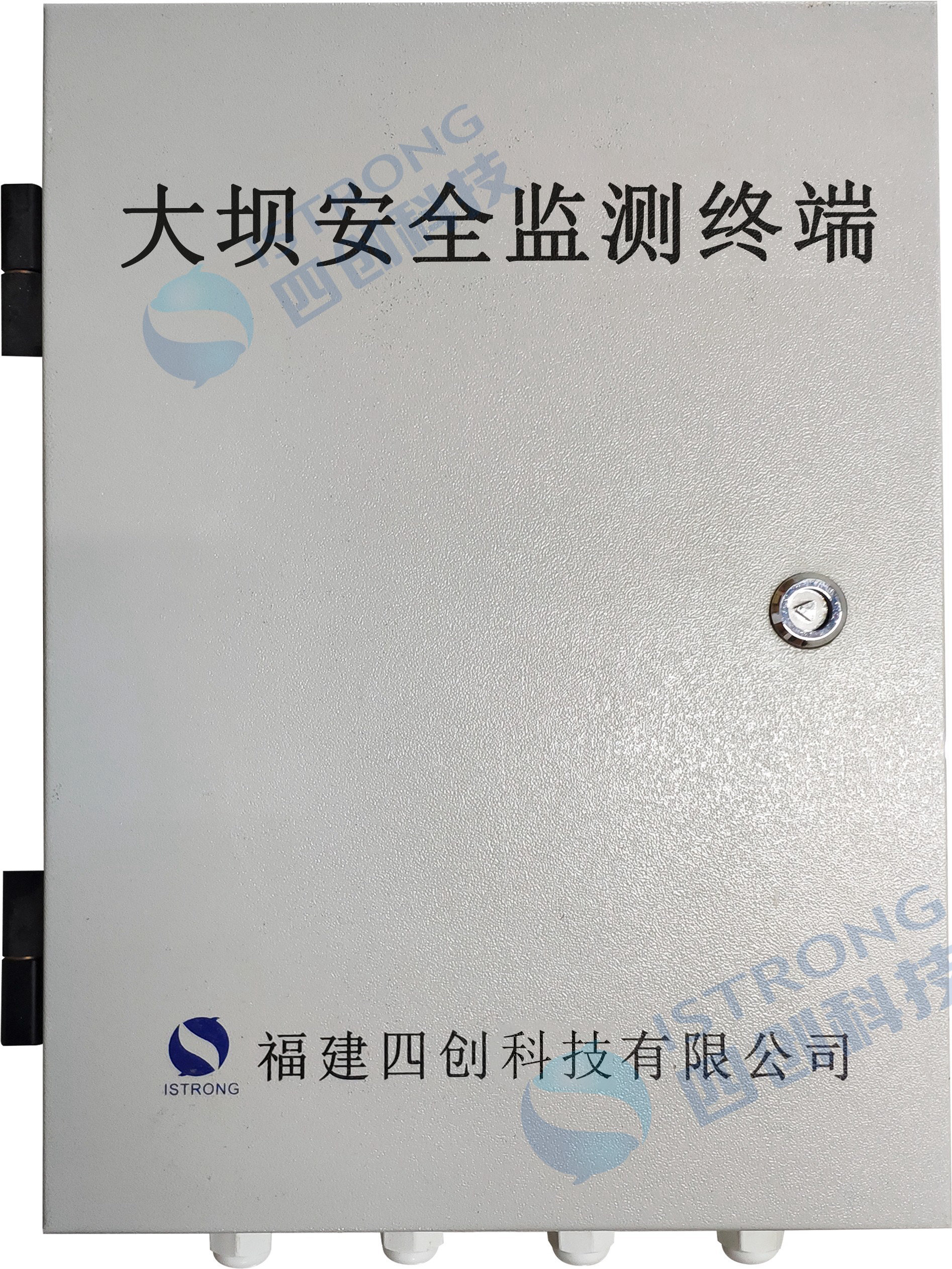

    大坝安全监测终端外观图

    一、工作机制

            大坝安全监测终端通过丰富接口对接前端各类坝体监测传感器,并通过GPRS/4G/卫星等通信方式上报云服务器,为行业用户指挥决策提供数据支持,提升水文监测能力。

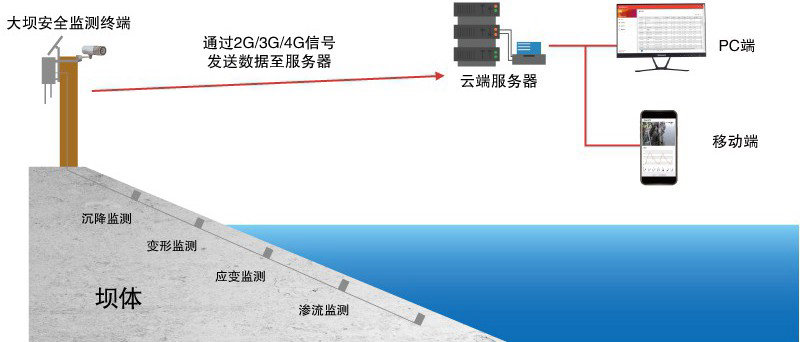

    大坝安全监测终端工作机制示意图

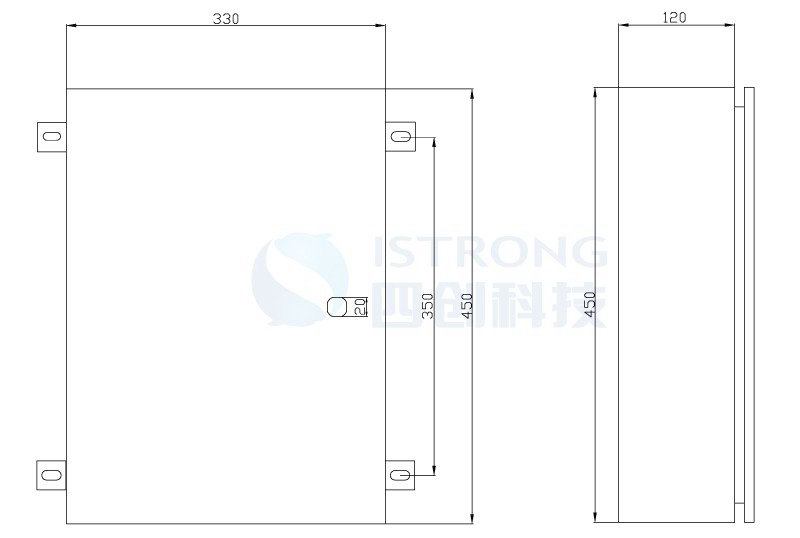

    二、产品尺寸

    三、产品功能

            大坝安全监测终端用于采集各大坝遥测站点的沉降、变形、位移、应变、渗流等数据信息,实现实时数据的处理、存储等功能,通过GPRS/4G等通信方式将数据传输给指定的中心。

    功能

    描述

    数据采集

    实时监测振弦类传感器的频率及温度数据

    数据传输

    支持GPRS/4G/NB-IoT/串行总线等通信方式,支持主备信道自动切换

    历史数据

    可保存5年的数据,历史记录查询及管理

    远程配置

    运行参数远程设置

    大坝安全监测终端产品功能表

    四、产品特点

            大坝安全监测终端集大坝数据监测与数据传输功能于一体,实现水文/水资源的数据采集、存储、控制、报警及无线传输等综合功能;具有多模式采集、便捷控制、多通信方式、可靠稳定等特点。

    接口丰富

    低功耗

    便捷控制

    可采集雨量、水位、水质、闸位、风情、流量等多种数据

    支持多种工作模式,自动休眠,最大限度降低功耗

    具有LCD显示和按键,方便查看数据、调试、设置等操作

    多种通信方式

    高可靠

    远程管控

    支持2G/3G/4G、短信、串口等多种数据传输方式

    内嵌看门狗技术,故障自愈,保证系统稳定

    远程参数设置、数据提取和远程升级

    大坝安全监测终端产品特点图

    五、技术参数

    硬件系统

    处理器

    32位ARM Cortex-M3处理器内核

    数据存储

    16MB

    TF卡

    外置32G(可选)

    屏幕参数

    颜色

    蓝底白字

    显示尺寸

    4.3寸 104mm(W)× 39mm(H)

    分辨率

    192 × 64

    背光模式

    LED

    工作温度

    -10℃~+45℃

    储存温度

    -30℃~+55℃

    无线参数

    无线模块

    工业级无线模块

    标准及频段

    可支持:FDD-LTETDD-LTECDMA2000/EVDOWCDMATD-SCDMAGPRS/EDGE

    可选单模、多模或全网通讯

    理论带宽

    FDD-LTE:下行速率150Mbps,上行速率50Mbps

    TDD-LTE:下行速率61Mbps,上行速率18Mbps

    WCDMA:下行速率42Mbps,上行速率5.76Mbps

    TD-SCDMA:下行速率2.8Mbps,上行速率2.2Mbps

    CDMA2000/EVDO:下行速率3.1Mbps,上行速率1.8Mbps

    GPRS/EDGE:速率171.2kbps/384kbps

    发射功率

    -109 dBm

    接口类型

    电源接口

    工业级端子接口,内置电源反向保护和过流/过压保护

    串口

    4组RS232接口

    2组RS485接口

    数据位:5678

    停止位:11.52

    校验:无校验、奇校验、偶校验

    串口速率:1200-115200bps

    应用接口

    2组中断输入接口,可用于翻斗雨量计和报警器

    1组脉冲计数输入接口,可用于流量计

    1SDI-12并行输入接口

    6组模拟量输入接口

    12AD,支持4-20mA电流信号和0-5V电压信号

    最大切换电压:250VAC/30VDC

    最大切换电流:3A

    15V/2A可控输出电源(额定电流5V/2A)

    112V/5A可控输出电源(额定电流12V/5A)

    2组12V/1A可控输出电源(额定电流12V/1A)

    网络接口

    外置1组RJ45以太网接口(可选)

    USB接口

    外置1USB 2.0接口(可选)

    蓝牙接口

    外置1组蓝牙接口(可选)

    VHF接口

    1组VHF接口

    卫星接口

    外置1组卫星通信接口(可选)

    USIM卡接口

    标准的自弹式Micro Sim卡座,支持1.8V/3V USIM卡,内置15KV ESD保护

    天线接口

    2个标准SMA阴口天线接口,特性阻抗50欧

    按键

    6个标准按键

    供电

    标准电源

    DC 12V

    供电范围

    DC 6-35V

    工作电流

    < 50mA(不包括通信)

    静态值守电流

    < 10mA

    充电管理

    内置充电模块,支持太阳能电池板浮充供电

    物理特性

    外壳

    ABS+PC外壳,保护等级IP30,外壳和系统安全隔离

    外形尺寸

    450 × 330 × 148mm(不包括天线和安装件)

    重量

    约10kg(不包括天线、安装件和包装)

    环境参数

    工作温度

    -10℃~+45℃

    储存温度

    -30℃~+55℃

    相对湿度

    95%RH(无凝结)

    大坝安全监测终端技术参数表

    六、应用场景

            大坝安全监测终端接口丰富,接收现场坝体安全监测传感器数据,通过GPRS/4G通信方式实现坝体安全等水库自动化采集、预警、存储及远程传输。适用于水库大坝、水工建筑物、边坡、道路、矿山等工程安全监测等实时安全监测场景使用。

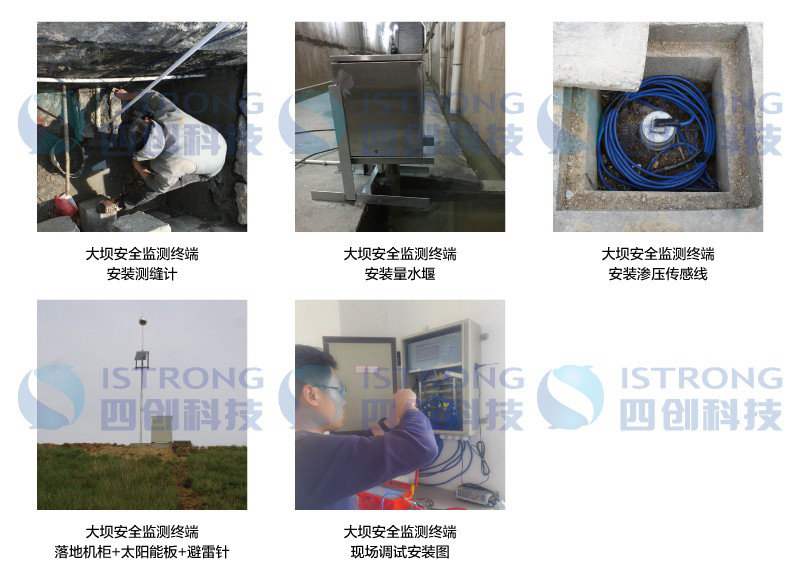

    大坝安全监测终端安装效果图

    七、常见问题

    1、终端能应用于水库安全监测吗?

            答:可以的,终端有丰富的传感器接口,能接入国内主流大坝监测传感器,如位移、渗流等振弦传感器。

    2、终端能最多支持几路传感器?

            答:终端有16路,32路和64路3个型号,最多支持64路振弦传感器。

    3、终端能本地存储吗?有多大存储空间?能存储多久数据?

            答:支持本地存储,内置16M存储器,默认能存储10年以上数据。

    4、终端可以支持视频摄像传输吗?

    答:不可以的,这款终端只支持图像摄像机传输,如果需要视频传输推荐我们另外一款产品,视频遥测一体机。

    5、终端供电方式?是否支持太阳能充电?

            答:支持太阳能和市电供电,终端内置太阳能充电控制模块。

    6、终端多久发送数据?

            答:终端默认情况下,间隔1小时上报一条数据,用户也可以根据实际需求调整发送间隔时间。

    7、终端支持多中心数据传输吗?

            答:支持的,可以一站多发,可同时发送4个服务器,并且支持主备信道自动切换。

    8、终端支持什么通信协议?

            答:支持水文通信协议SL651、水资源协议SZY206。

    9、终端如何安装?

    答:终端可以安装于野外或者站房内,可以固定在配电箱内部,配电箱通过立杆或者挂墙固定。
