    产品特点:
    1、超10年项目现场考验,运行稳定可靠
    2、支持多种通信方式,支持主备信道自动切换
    3、接口丰富,支持多种传感数据采集
    4、原厂生产:具备工业生产许可证,通过水利部测评
    水文数据采集传输设备

    简易遥测终端机 SCS502-XR

    简易遥测终端机 SCS502-XR

            简易遥测终端机 SCS502-XR 集水文、环保监测数据采集与2G/3G/4G/Ethernet/NB-IoT/LoRa等通信功能于一体,支持水文/水资源/环保HJ212/TCP Modbus/MQTT等通信规约,实现环境数据的采集、存储、显示、控制、报警及传输等综合功能。

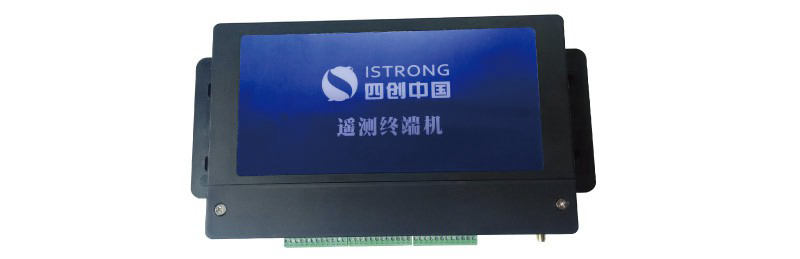

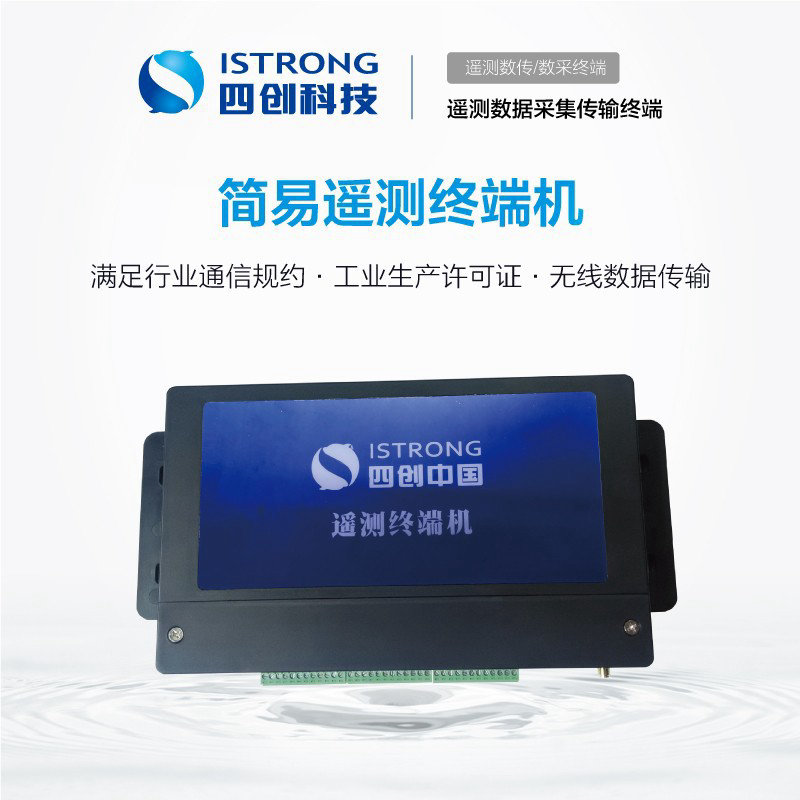

    简易遥测终端机外观图

    相关资质

    一、工作机制

            简易遥测终端机 SCS502-XR 通过丰富接口对接前端各类传感器,并通过GPRS/4G/NB-IoT/VFH/卫星等通信方式上报云服务器,为行业用户指挥决策提供数据支持,提升水文监测能力。

    简易遥测终端机工作机制示意图

    二、主要功能

    功能

    描述

    数据采集

    雨量、水位、风情、流量、水质等信息

    图像采集

    摄像机图像采集,支持2路摄像机

    数据存储

    对采集的数据进行处理、编码、存储

    参数设置

    支持远程和本地参数设置

    数据读取

    支持远程和本地历史数据提取

    远程控制

    支持本地联动和远程开关控制输出

    通信方式

    支持2G/3G/4G/短信/VHF/卫星/LoRa/NB-IOT等多种通信方式,支持主备信道自动切换,支持多中心数据传输

    通信模块

    内置全网通通信模块

    通信规约

    支持《广东水文监测数据通信规约》、《湖南水文监测数据通信规约》、《四川水文监测数据通信规约》、《水文监测数据通信规约》SL651-2014、《水资源监测数据传输规约》SZY206-2016及项目定制

    电源管理

    具备太阳能充电控制功能

    低功耗工作

    支持低功耗休眠工作模式

    第三方检测

    入选《全国水利系统优秀产品招标重点推荐目录》

    获得水利先进实用技术及产品推广证书

    水利部水文仪器及岩土工程仪器质量监督检验测试中心的检测

    简易遥测终端机主要功能表

    三、产品特点

            简易遥测终端机 SCS502-XR 集传统水文遥测与数据传输功能于一体,实现水文/水资源的数据采集、存储、控制、报警及传输等综合功能;传感器接接口丰富,标准易用;支持4G/Ethernet/NB-IOT/LoRa/短信/VHF/北斗卫星等多种通信方式,支持主备信道自动切换;支持液晶显示屏本地配置及远程配置升级;具有接口丰富、低功耗设计、防干扰、多通信协议兼容、主备通信方式保障等特点。

    一体化设计

    工业级设计

    多种通信方式

    实现水文/水资源数据的采集、存储、控制、报警及传输等综合功能

    宽温设计,耐高低温,耐强电磁干扰

    支持4G/Ethernet/NB-IoT/LoRa/短信/VHF超短波/北斗卫星等通信方式

    低功耗设计

    远程管理功能

    大容量存储

    支持多种工作模式,最大限度降低功耗

    支持远程参数配置、远程程序升级,方便设备管理

    提供存储10年以上的采集数据的空间

    简易遥测终端机特点图

    四、技术参数

    硬件系统

    处理器

    32位ARM Cortex-M3处理器内核

    数据存储

    16MB

    TF卡

    外置32G(可选)

    接口类型

    电源接口

    工业级端子接口,内置电源反向保护和过流/过压保护

    串口

    4组RS232接口

    2组RS485接口

    数据位:5、6、7、8位

    停止位:1、1.5、2位

    校验:无校验、奇校验、偶校验

    串口速率:1200-38400bps

    应用接口

    1组中断输入接口,可用于翻斗雨量计和报警器

    网络接口

    外置1组RJ45以太网接口(可选)

    USB接口

    外置1组USB 2.0接口(可选)

    蓝牙接口

    外置1组蓝牙接口(可选)

    VHF接口

    外置1组VHF接口(可选)

    卫星接口

    外置1组卫星通信接口(可选)

    LoRa接口

    外置1组LoRa接口(可选)

    电源供电

    标准电源

    DC 12V

    供电范围

    DC 6-35V

    工作电流

    < 6mA(不包括通信)

    静态值守电流

    < 0.7mA

    充电管理

    内置充电模块,支持太阳能电池板浮充供电

    物理特性

    外壳

    ABS+PC外壳,保护等级IP30,外壳和系统安全隔离

    外形尺寸

    280 × 144 × 39mm(不包括天线和安装件)

    重量

    约800g(不包括天线、安装件和包装)

    环境参数

    工作温度

    -35℃~+75℃

    储存温度

    -40℃~+80℃

    相对湿度

    95%RH(无凝结)

    简易遥测终端机技术参数表


    五、应用场景

            简易遥测终端机 SCS502-XR 接口丰富,接收现场水文传感器数据,通过4G/Ethernet/NB-IOT/LoRa/短信/VHF/北斗卫星等多种通信方式实现水文、环保等水环境信息自动采集、预警、存储及远程传输。适用于:河道/水库水文监测、山洪灾害监测、水资源监测、市政城管监测、地下给排水监测、海洋潮位站、浮标环境数据监测等实时监测场景使用。

    简易遥测终端机现场安装效果图

    六、水文遥测预警系统

            水文遥测预警系统的建设,通过水文自动监测站能够第一时间获得准确水文监测数据,为管理者指挥决策提供数据支持,提升应急处置能力。

            采用遥测终端配套的水文自动监测站,包括数据汇集平台、现场水文传感器、太阳能供电系统、4G/超短波/卫星等通信系统。

    水文自动监测站结构图

    七、执行标准

    简易遥测终端机 SCS502-XR 支持水文、水资源和环保技术标准和通信协议。

    • 《水文自动测报系统设备-遥测终端机》SL180-2015
    • 《水文监测数据通信规约》SL651-2014
    • 《水文测报系统技术规约和协议》SCSW008-2011(2018年修订版)
    • 《水资源监测设备技术要求》SZY203-2016
    • 《水资源监测设备质量检验》SZY205-2016
    • 《水资源监测数据传输规约》SZY206-2016


    八、常见问题

    1、终端能支持哪些接口?

            答:终端支持4组RS232接口,2组RS485接口和1组开关量接口。

    2、终端支持本地显示吗?

            答:不可以的,如果需要屏幕显示推荐我们另外一款产品通用遥测终端机。

    3、终端可以支持视频摄像传输吗?

            答:不可以的,这款终端只支持图像摄像机传输,如果需要视频传输推荐我们另外一款产品网络遥测终端机。

    4、终端供电方式?是否支持太阳能充电?

            答:支持太阳能和DC12V供电,终端内置太阳能充电控制模块。

    5、终端多久发送数据?

            答:终端支持定时发送和实时召测,用户可以根据实际需求调整发送间隔时间。可以一站四发,并且支持主备信道自动切换。

    6、终端如何安装?

            答:终端可以安装于野外或者室内,可以固定在配电箱内部,配电箱通过立杆或者挂墙固定。
