    产品特点:
    1、超10年项目现场考验,运行稳定可靠
    2、支持多种通信方式,支持主备信道自动切换
    3、4路LAN接口以及丰富的工业接口,支持多种传感数据采集
    4、原厂生产:具备工业生产许可证,通过水利部测评
    水文数据采集传输设备

    网络遥测终端机 SCS502-NET

    网络遥测终端机 SCS502-NET

            网络遥测终端机 SCS502-NET 通过整合视频监控技术、传感器监控技术,一方面实现了传统遥测终端机的信息采集功能,另一方面还可让环境监测数据在视频图像上实时展示,帮助用户快速方便的判断数据的真实性,降低现场核查的人力投入,提升信息校验效率与能力。

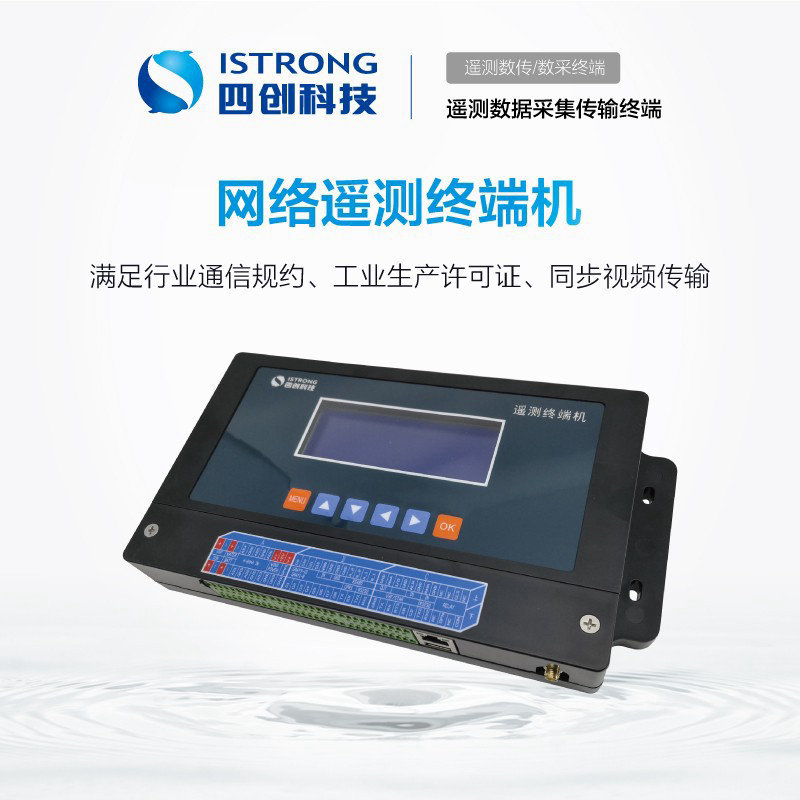

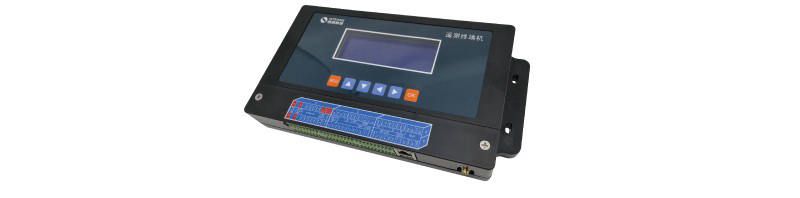

    网络遥测终端机外观图

    相关资质



    一、工作机制

            网络遥测终端机 SCS502-NET 通过丰富接口对接前端各类水文监测传感器,并通过4G/Ethernet等通信方式上报云服务器;同时可通过网络路由连接前端摄像头进行远程视频监控,为行业用户指挥决策提供数据支持,提升水文监测能力。

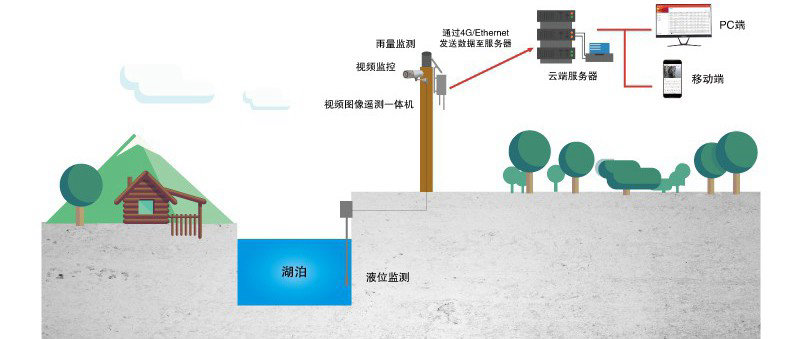

    网络遥测终端机工作机制示意图


    二、主要功能

    功能

    描述

    数据采集

    采集雨量、水位、风情、流量、水质等信息

    视频采集

    支持2路串口摄像机和4路网络摄像机,支持视频监控

    数据存储

    对采集的数据进行处理、编码、存储

    数据显示

    对采集的数据本地显示

    参数设置

    支持远程和本地参数设置

    数据读取

    支持远程和本地历史数据提取

    远程控制

    支持本地联动和远程开关控制输出

    分级预警

    超警戒值本地联动,第一时间短信通知用户

    通信方式

    支持2G/3G/4G/短信/VHF/卫星/LoRa/NB-IOT等多种通信方式,支持主备信道自动切换,支持多中心数据传输

    网络路由

    支持动态路由和静态路由,支持PPPOE

    通信规约

    支持《广东水文监测数据通信规约》、《湖南水文监测数据通信规约》、《四川水文监测数据通信规约》、《水文监测数据通信规约》SL651-2014、《水资源监测数据传输规约》SZY206-2016及项目定制

    电源管理

    具备太阳能充电控制功能

    低功耗工作

    支持低功耗休眠工作模式

    第三方检测

    入选《全国水利系统优秀产品招标重点推荐目录》

    获得水利先进实用技术及产品推广证书

    水利部水文仪器及岩土工程仪器质量监督检验测试中心的检测

    全国工业产品生产许可证

    网络遥测终端机主要功能表

    三、产品特点

            网络遥测终端机 SCS502-NET 集水文遥测、视频监控与数据传输功能于一体,实现水文/水资源的数据采集、存储、控制、报警及现场视频实时监控等综合功能;传感器接接口丰富,标准易用;支持4G/Ethernet等多种通信方式,支持主备信道自动切换;具有多视频汇聚、远程管控、直观展示、高稳定性、远程传输等特点。

    多视频汇聚

    一体化设计

    远程管控

    实现前端视频汇聚,兼容市面上常用的网络摄像机传感器

    采用高集成化设计,易于内嵌,扩展性更强

    支持远程管理、固件远程升级、故障远程诊断

    无线+有线传输

    高稳定性

    符合规约

    支持3G/4G网络、WIFI和有线WAN传输,智能切换

    WDT看门狗设计,保证系统稳定

    遵循行业通信规约,平台接入便捷

    网络遥测终端机产品特点图

    四、技术参数

    硬件系统

    处理器

    32位ARM Cortex-M3处理器内核

    数据存储

    16MB

    TF卡

    外置32G(可选)

    WIFI参数

    WIFI 标准

    支持 802.11 a/b/g/n 标准,速度支持6M/9M/12M/18M/24M/

    36/48/54Mbps ,最高可达 300Mbps

    加密方式

    支持 WAP 加密,内置 WAP 和 WAP 2.0,内置 802.11I 4.0TKIP、AES 和CCMP 等硬件安全引擎

    AP 方式

    支持 AP 方式

    传输距离

    室外无阻拦,室外覆盖范围可达 150 米

    无线参数

    无线模块

    工业级无线模块

    标准及频段

    可支持:FDD-LTETDD-LTECDMA2000/EVDOWCDMATD-SCDMAGPRS/EDGE

    可选单模、多模或全网通

    理论带宽

    FDD-LTE:下行速率150Mbps,上行速率50Mbps

    TDD-LTE:下行速率61Mbps,上行速率18Mbps

    WCDMA:下行速率42Mbps,上行速率5.76Mbps

    TD-SCDMA:下行速率2.8Mbps,上行速率2.2Mbps

    CDMA2000/EVDO:下行速率3.1Mbps,上行速率1.8Mbps

    GPRS/EDGE:速率171.2kbps/384kbps

    发射功率

    ≤24 dBm

    接收灵敏度

    ≤-109 dBm

    接口类型

    电源接口

    工业级端子接口,内置电源反向保护和过流/过压保护

    串口

    4组RS232接口

    2组RS485接口

    数据位:5、6、7、8位

    停止位:1、1.5、2位

    校验:无校验、奇校验、偶校验

    串口速率:1200-115200bps

    应用接口

    2组中断输入接口,可用于翻斗雨量计和报警器

    1组脉冲计数输入接口,可用于流量计

    1SDI-12并行输入接口

    6组模拟量输入接口

    12位AD,支持4-20mA电流信号和0-5V电压信号

    最大切换电压:250VAC/30VDC

    最大切换电流:3A

    15V/2A可控输出电源(额定电流5V/2A)

    1组12V/5A可控输出电源(额定电流12V/5A)

    2组12V/1A可控输出电源(额定电流12V/1A)

    网络接口

    1组10/100 Base-T以太网(RJ45)接口,Ethernet IEEE 802-3,802-2;内置 1.5KV 电磁隔离保护

    USB接口

    外置1组USB 2.0接口(可选)

    蓝牙接口

    外置1组蓝牙接口(可选)

    VHF接口

    外置1组VHF接口(可选)

    卫星接口

    外置1组卫星通信接口(可选)

    LoRa接口

    外置1组LoRa接口(可选)

    USIM卡接口

    标准的自弹式Micro Sim卡座,支持1.8V/3V USIM卡,内置15KV ESD保护

    天线接口

    1个标准SMA阴口天线接口,特性阻抗50欧

    电源供电

    标准电源

    DC 12V

    供电范围

    DC 6-35V

    充电管理

    内置充电模块,支持太阳能电池板浮充供电

    物理特性

    外壳

    ABS+PC外壳,保护等级IP30,外壳和系统安全隔离

    外形尺寸

    280 × 144 × 39mm(不包括天线和安装件)

    重量

    约800g(不包括天线、安装件和包装)

    环境参数

    工作温度

    -10℃~+55℃

    储存温度

    -30℃~+65℃

    相对湿度

    95%RH(无凝结)

    网络遥测终端机技术参数表

    五、应用场景
             网络遥测终端机 SCS502-NET 接口丰富,接收现场水文传感器数据,通过4G/Ethernet等多种通信方式实现水文、环保等水环境信息自动采集、预警、存储及现场视频远程监控。适用于:河道/水库水文监测、山洪灾害监测、水资源监测、市政城管监测、地下给排水监测、海洋潮位站、浮标环境数据监测等实时监测场景使用。

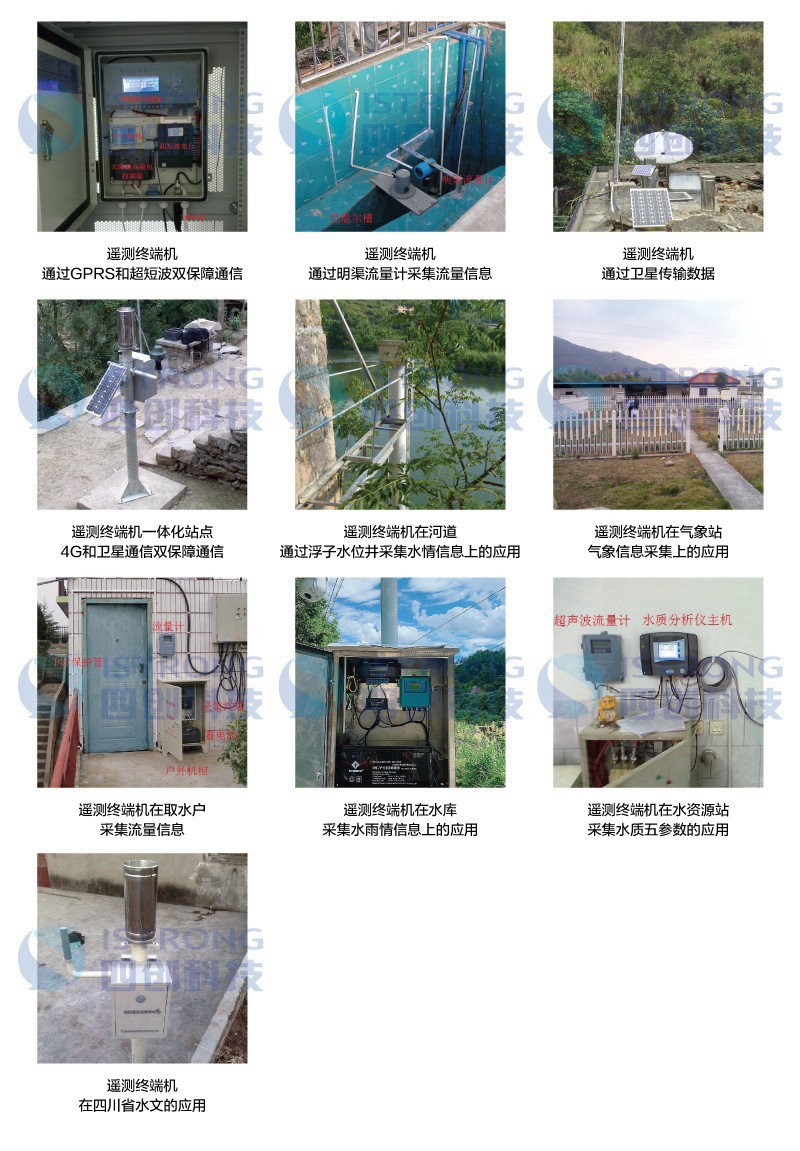

    网络遥测终端机安装效果示意图


    六、常见问题

    1、终端能支持哪些接口?

            答:终端支持4组RS232接口,2组RS485接口,6组模拟量接口,12组并行数据接口和4组可控电源输出等,符合大部分应用需求。

    2、终端可以支持视频摄像传输吗?

            答:可以的,网络摄像机通过RJ45接口连接终端。

    3、终端多久发送数据?

            答:终端默认情况下,间隔1小时上报一条数据,用户也可以根据实际需求调整发送间隔时间。

    4、终端供电方式?是否支持太阳能充电?

            答:支持市电供电,由于视频24小时监控,功耗较大,无法采用太阳能供电。

    5、有没有提供视频平台软件?

            答:没有的,终端只是搭建网络链路,没有对视频编解码,需要采用网络摄像头厂家配送的平台软件。

    6、终端如何安装?

            答:终端可以安装于野外或者室内,可以固定在配电箱内部,配电箱通过立杆或者挂墙固定。

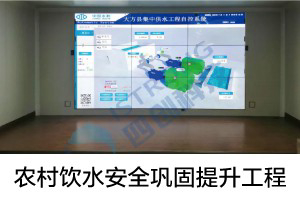

    七、产品应用项目
