    产品特点:
    1、接触式测量,测量精度更高
    2、体积小,不占用狭小的井下空间,安装方便,维护简单
    3、测量精度高,可以测量各种液体的流速,精度高达±1%
    4、实时监测流量变化,及时发现管道堵塞、漏水等问题,保障排水管网系统的正常运行
    数字化监管雨污水井装置

    多普勒流量监测仪 SCWF06-A2

    多普勒流量监测仪 SCWF06-A2

            多普勒流量监测仪 SCWF06-A2 通过多普勒效应原理实时监测排水管网重要节点的水位、流量等数据监测,全面掌握排水管网的运行状况,帮助排水管网系统管理人员了解管道的运行情况,及时发现问题,提高管道的运行效率。



    一、工作机制

            多普勒流量监测仪 SCWF06-A2 利用多普勒效应监测管网水体流量,液位深度测量采用扩散硅压力传感器,测量流速传感器所处位置距离液面的距离。通过监测主机内置GPRS/4G/NB-IoT等通信方式上报云服务器,为行业用户指挥决策提供数据支持,提升城市水务监测能力。


    多普勒流量监测仪工作机制示意图

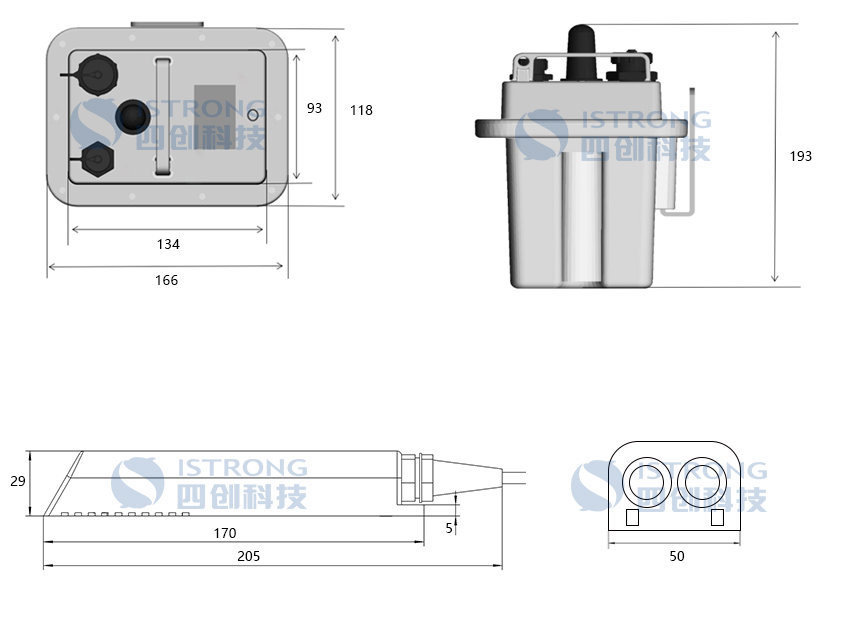

    二、产品尺寸



    三、主要功能

    功能

    描述

    流量采集

     流速监测、流量计算、入水排水流量监测

    数据存储

     对采集的数据进行处理存储,掉电不丢失

    数据显示

     液晶显示,可查看液位实测值与设备参数等信息

    参数设置

     支持本地参数设置、远程参数设置及蓝牙无线配置

    数据传输

     通过RS485进行数据发送

    通信方式

     内置全网通通信模块,支持4G/NB-IOT等多种通信方式,支持主备信道自动切换,支持多中心数据传输

    蓝牙通信

     内置蓝牙通信,可实现现场蓝牙调试

    电源管理

     内置大容量锂电池,长时间待机

    低功耗工作

     支持低功耗休眠工作模式

    防护等级

     IP68防护等级,符合GB/T4208-2017 《外壳防护等级(IP代码)》标准要求,铝合金烤漆外壳,耐磨耐腐蚀


    四、产品特点

             多普勒流量监测仪 SCWF06-A2 根据地下排水管道系统比较复杂的实际情况,采用微波技术对水体进行非接触式测量,不易受污水腐蚀,不受泥沙影响。设备具有测量速度块、测量精度高、稳定可靠、安装便捷、自动上报等特点。

    安装简便

    测量精度高

    多环境应用

    外观小巧,不占用狭小的井下空间,安装方便,易于维护

    可以测量各种液体的流速,精度高达±1%

    不易受污水腐蚀,甚至可用于有污染物或沉淀物的复杂水环境

    远程管控

    高可靠性

    长时间待机

    4G/NB-IoT通信功能可实现野外远距离通信,无需人工观测

    接触式测量,具有更强的抗干扰性,大大提高了测量精度和可靠性

    超低功耗,内置锂电池可连续工作12个月以上


    五、技术指标

    硬件系统

    处理器

    32位ARM Cortex-M4处理器内核

    数据存储

    16MB

    屏幕参数

    颜色

    白底黑字

    显示尺寸

    2寸 44mm(W)× 28mm(H)

    分辨率

    128 × 64

    背光模式

    LED

    工作温度

    -15℃~+55℃

    储存温度

    -25℃~+65℃

    无线参数

    无线模块

    无线模块工业级无线模块

    标准及频段

    可支持:FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE

    可选单模、多模或全网通讯

    理论带宽

    FDD-LTE:下行速率150Mbps,上行速率50Mbps

    TDD-LTE:下行速率61Mbps,上行速率18Mbps

    WCDMA:下行速率42Mbps,上行速率5.76Mbps

    TD-SCDMA:下行速率2.8Mbps,上行速率2.2Mbps

    CDMA2000/EVDO:下行速率3.1Mbps,上行速率1.8Mbps

    GPRS/EDGE:速率171.2kbps/384kbps

    发射功率

    ≤ 24 dBm

    接收灵敏度

    ≤ -109 dBm

    流量计参数

    测量种类

    流速、液位、温度、瞬时流量,累计流量

    测量方式

    连续在线式

    测量原理

    流速:声学多普勒法,液位:压力式,流量:速度面积法

    流速参数

    量程:0.021m/s~6.50m/s,分辨率:0.000001m/s,精度:±1.0%±1cm/s

    水位参数

    量程:0.03m~10m(可定制),分辨率:0.000001m,精度:0.001m

    水温参数

    量程:-10℃~60℃,分辨率:0.000001℃,精度:±0.5℃

    发射频率

    2MHz

    瞬时流量范围

    0.01m³/s~9999m³/s

    累计流量范围

    0.1m³~999999999m³

    工作水深

    0m~10m

    响应时间

    1s

    稳定时间

    7s

    数据更新周期

    6s~60s(可调)

    防护等级

    IP68

    功耗

    工作模式≤0.8W(电流65mA),待机模式≤≤0.14W(电流20mA)

    接口类型

    电源接口

    工业级端子接口,内置电源反向保护和过流/过压保护

    串口

    1组RS485接口

    数据位:5、6、7、8位

    停止位:1、1.5、2位

    校验:无校验、奇校验、偶校验

    串口速率:1200-115200bps

    应用接口

    1组模拟量输入接口

    12位AD,支持4-20mA电流信号和0-5V电压信号

    USIM卡接口

    标准的自弹式Micro Sim卡座,支持1.8V/3V USIM卡,内置15KV ESD保护

    天线接口

    SMA接口,外接高增益防水天线

    蓝牙通信

    内置蓝牙通信模块

    电池供电

    标准电源

    DC 7.2V

    供电范围

    DC7~8V

    工作电流

    < 8mA(不包括通信)

    静态值守电流

    < 0.2 mA

    充电管理

    内置充电模块,支持太阳能电池板浮充供电

    电池

    内置228AH一次性电池

    环境参数

    工作温度

    -15℃~+55℃

    储存温度

    -25℃~+65℃

    相对湿度

    95%RH(无凝结)

    六、应用场景

            多普勒流量监测仪 SCWF06-A2   适用于市政管网、雨污水井、排污口等各种窨井环境的流量监测。


    七、常见问题

    1、设备用来做什么用?

            答:用于城市管网流量监测,预防管道堵塞。

    2、设备如何安装?

            答:先传感器固定在支架末端,将支架从窨井下放到下水管道内部,然后支架通过膨胀螺丝固定在井壁上,同时监测主机也固定在支架上。

    3、设备可以防水吗?水体淹没设备会损坏吗?

            答:可以防水,设备采用铝合金材质,IP68防护等级。

    4、水面淹没传感器可以正常使用吗?

            答:无法正常使用,待水位降到传感器以下,恢复流量数据正常采集。

    5、设备多久需要进行维护?如何维护?

            答:根据水体水质情况,正常情况下,大约间隔2-3个月,定期现场维护。维护可以先在监测主机查看设备状态是否正常,如果不正常,需要将传感器支架拉出,查看传感器表面是否有附着物并清理。

    6、设备多久发送数据?

            答:设备默认间隔15分钟采集一次,间隔1小时发送一条数据到服务器,可以根据实际需求调整发送间隔时间。
