产品特点:
1、非接触测量,无磨损,无污染
2、一体化结构,天线尺寸小,安装便利
3、高精度测量,不受水蒸气、温度和压力变化影响
4、整机IP68防护等级,恶劣的环境下稳定运行
雷达波液位监测装置

雷达水位计 SCSW08-FM05

雷达水位计 SCSW08-FM05

        雷达水位计(SCSW08-FM05 )是60G高频雷达水位计,该设备施工简单、抗干扰能力强,长时间稳定运行,主要针对市政管网狭小的复杂水位空间设计研发,实现连续精确的水位(液位)监测,解决污水管网液位实时监测的问题,进一步提升城市污水管理水平,保障城市公共服务质量和城市安全。测量精度高、功耗极低、体积小、安装便捷 ,亦可用于江河、水库、冶金、化工等环境水位监测 。

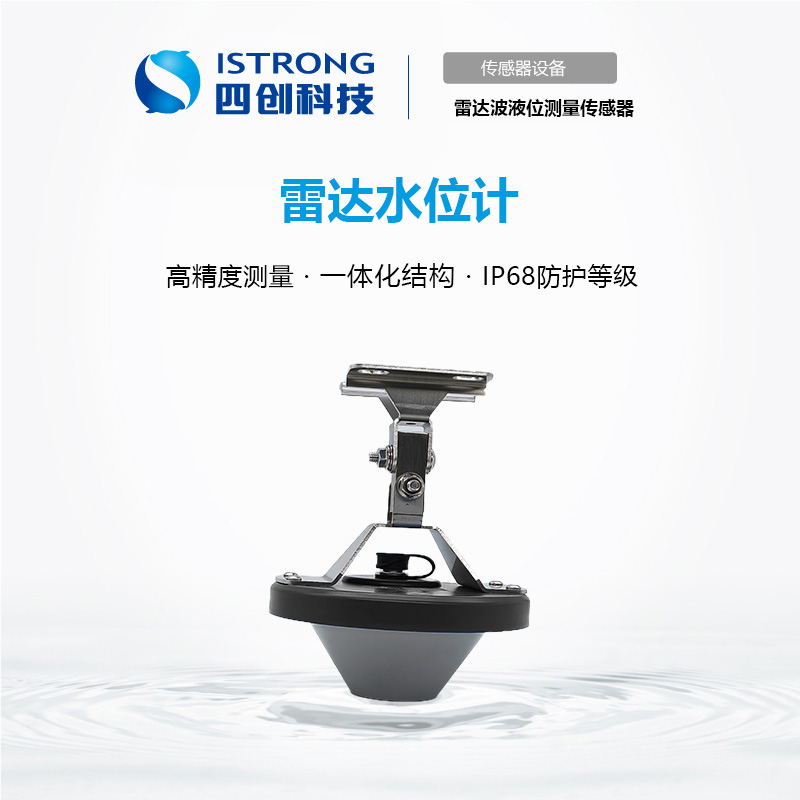

雷达水位计外观图





雷达水位计产品资质


一、工作机制

        雷达水位计(SCSW08-FM05 )是基于频率调制连续波原理,在发射的雷达信号波束上施加一个线性频率调制信号,通过反射的返回信号与发射信号之间的频率差值换算测量物体到传感器的距离的测量装置。设备安装简便、耐腐蚀,能长期全天候稳定工作,具有极高的性价比,能够很好的满足用户对于产品高精度和高稳定性的需求。

雷达水位计工作机制示意图


二、产品尺寸



雷达水位计产品尺寸



三、主要功能

         雷达水位计(SCSW08-FM05 )   是利用连续雷达波实现水位测量类设备。雷达水位计采用连续雷达波测量技术,内置温度补偿,集成串口等功能,为客户提供高精度、可靠性强、低成本液位测量解决方案。

功能

描述

水位采集

采集周期定时采集水位,标准水位量程15米(其他量程可定制)

通信方式 通过Modbus RS485信号输出

参数设置

支持远程和本地参数设置,可分别设置预警和报警值,液位超过限值自动报警,并可对正常、预警、报警时的数据采集及发送间隔进行设置;

蓝牙通信

内置蓝牙蓝牙通信,可实现现场蓝牙调试

低功耗工作

支持低功耗休眠工作模式,电压不足时自动报警


四、产品特点

         雷达水位计(SCSW08-FM05 )   具有连续波的技术优势,测量更加准确,以及有很强的环境适应性。内部的障碍物、狭窄的安装测量空间、尘土和凝露等不会对雷达的测量造成影响。

非接触测量

一体化结构

波长更短

无磨损,无污染

天线尺寸小,安装便利

对倾斜固体表面有更好效果

波束角小

IP68防护等级

高精度测量

狭窄空间正常稳定运行

环境适应性强,防水防雷抗震抗腐蚀

毫秒级的响应速度

高频率

高信噪比

大量程 小盲区

适应低介电常数物料测量

波动环境也能获得更优性能

可靠性强,测量盲区小


五、技术指标

水位参数

水位量程

15 米(可制定其他量程)

分辨率

1 mm

测量精度

≤±1cm

测量盲区

< 0.02 m

功耗

平均≤8mA@DC12V

通信方式

RS485接口,Modbus协议

工作电压范围

DC 5V~28V

天线样式

透镜

发射频率

60GHz

环境参数

工作温度

-40℃ ~ 85℃

相对湿度

95%RH(无凝结)


六、应用场景

        雷达水位计(SCSW08-FM05 )   满足水位(液位)的连续精确测量,适用于市政管网、雨污水井等地下水位探测,也可以用于河流、渠道、大坝、湖泊、潮汐等露天环境的水位观测。

雷达水位计现场(管网)安装效果图

雷达水位计适用场景



七、常见问题

1、设备如何安装?

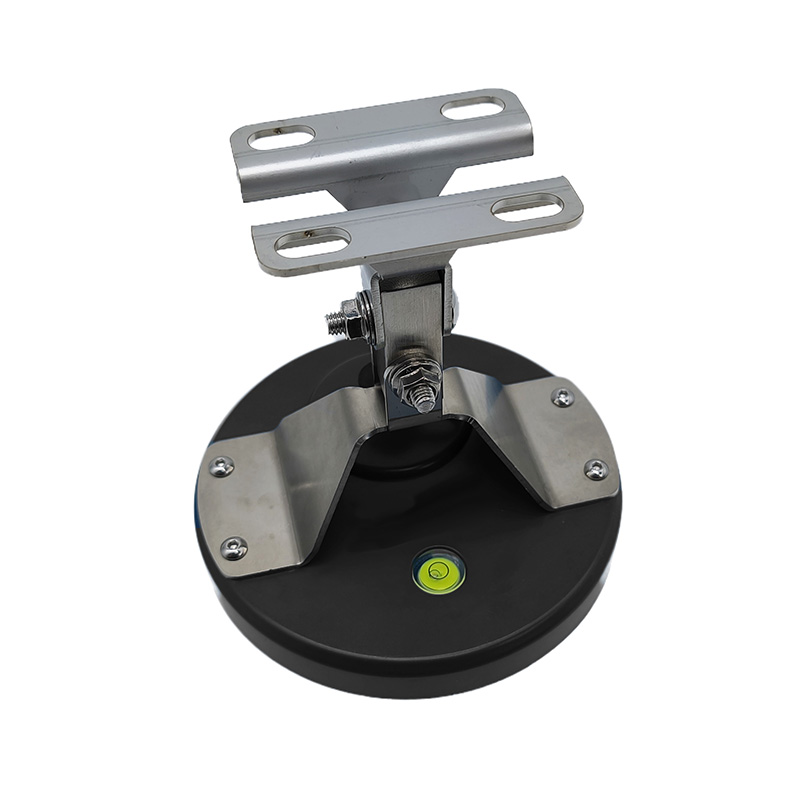

  支架先通过膨胀螺丝固定在井壁上,主机和传感器固定在支架上安装,为了避免井壁干扰,直径50cm以上窨井适用。

2、设备可以防水吗?水体淹没设备会损坏吗?

  可以防水,设备采用PC+ABS,IP68防护等级。水体淹没设备会造成无法测量,水退后可以恢复正常工作。

3、设备支持远程通信吗?多久发送数据?

  支持无线通信,内置NB-IoT通信模块。设备默认间隔15分钟采集一次,间隔1小时发送一条数据到服务器,可以根据实际需求灵活设置发送间隔时间。
