产品特点：
格雷码转换器&格雷码分配器
浮子式水位计多用于观测江河、湖泊、水库、水渠、地下水等水体水位的变化，通过机械格雷编码的方式转换为开关数字量输出，由于格雷码由“0”和“1”组成，不便于观测计算，通过外接专用格雷码分配器（SC-T-GC）/格雷码转换器（SC-T-485），对格雷码数据分配转换至RS485信号输出，便于水文站网、防汛、水资源水环境监测以及相关科研部门进行水位数据的采集、传输、处理、显示、记录和存储等。
一、工作机制
格雷码分配器/格雷码转换器通过对接浮子式水位计格雷码数据接口，通过RS485通信方式传输当前水位数据至遥测终端机，然后由遥测终端机通过4G/NB-IoT等通信方式上报云服务器，为水文、水资源水环境监测提供数据支持。
格雷码分配器/格雷码转换器工作机制图
二、主要功能
功能 | 描述 |
水位转换 | 实时转换浮子式水位计格雷编码 |
数据分配 | 自动分配生成2组格雷码信号 |
数据传输 | 通过RS485进行数据传输 |
本地配置 | 通过串口配置设备基本信息、格雷编码等参数 |
格雷码分配器/格雷码转换器主要功能表
三、产品特点
格雷码分配器/格雷码转换器是针对浮子式水位计数据不直观问题，结合格雷编码技术研发而成。具有安装简便、适用性广、测量精度高等特点。
|
|
|
高精度 | 高可靠性 | 高稳定性 |
根据不同长度悬索，能够对接1024至8192组不同的编码 | 外壳坚固耐用，采用高强度PVC材质，不易燃、抗腐蚀 | 模拟电路，抗干扰能力强，保证长时间工作 |
|
|
|
适用性广 | 安装简便 | 标准通信 |
能够对接不同品牌型号浮子式水位计格雷机械码数据 | 体积小巧，适用于不同现场环境 | 支持Modbus通信协议 |
格雷码分配器/格雷码转换器产品特点图
四、技术参数
格雷码分配器技术参数
水位参数 | |
编码范围 | 1024~8192组 |
接口类型 | |
应用接口 | 1组格雷码输入航空接口 |
2组格雷码输出航空接口 | |
物理特征 | |
外壳 | ABS+PC外壳，保护等级IP30，外壳和系统安全隔离 |
传感器尺寸 | 120mm × 80mm × 40 mm(不包括安装件) |
传感器重量 | 约250g(不包含安装件) |
环境参数 | |
工作温度 | -25℃～+60℃ |
储存温度 | -35℃～+70℃ |
相对湿度 | 95%RH(无凝结) |
格雷码转换器技术参数
硬件系统 | |
处理器 | 8位处理器内核 |
水位参数 | |
编码范围 | 1024~8192组 |
接口类型 | |
应用接口 | 1组格雷码输入航空接口 |
串口 | 1组RS485接口 |
数据位：5、6、7、8位 | |
停止位：1、1.5、2位 | |
校验：无校验、奇校验、偶校验 | |
串口速率：1200-38400bps | |
电源供电 | |
标准电源 | DC 12V |
供电范围 | DC 7-16V |
工作电流 | < 10mA |
物理特征 | |
外壳 | ABS+PC外壳，保护等级IP30，外壳和系统安全隔离 |
传感器尺寸 | 133mm × 70mm × 50 mm(不包括安装件) |
传感器重量 | 约250g(不包含安装件) |
环境参数 | |
工作温度 | -20℃～+60℃ |
储存温度 | -35℃～+70℃ |
相对湿度 | 95%RH(无凝结) |
五、应用场景
格雷码分配器/格雷码转换器安装简便、适用性广、测量精度高，对接浮子式水位计格雷码数据接口，分配转换至RS485通信方式输出当前水位数据，解决了浮子式水位计格雷码观测不直观问题，帮助水文观测站水位数据的采集、传输、处理、显示、记录和存储等。适用于水文站网、防汛、水资源水环境水位实时监测场景使用。
水位监测站
六、常见问题
1、设备用来做什么用？
答：用于连接格雷码接口的传感器，转换成标准的串行通信接口。广泛用于浮子式水位计数据读取。
2、格雷码采集转换精度？
答：最大支持13位格雷码。
3、设备如何安装？
答：通过螺丝将设备固定在平整的墙面。
4、设备通信方式？支持什么通信协议？
答：支持RS485通信，支持Modbus通信协议。
5、设备采样频率？
答：设备不主动采集数据，根据终端通信请求发起采样，并将采集结果通信反馈。

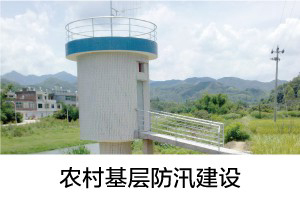

七、产品应用项目
