    地下水在线自动监测设备

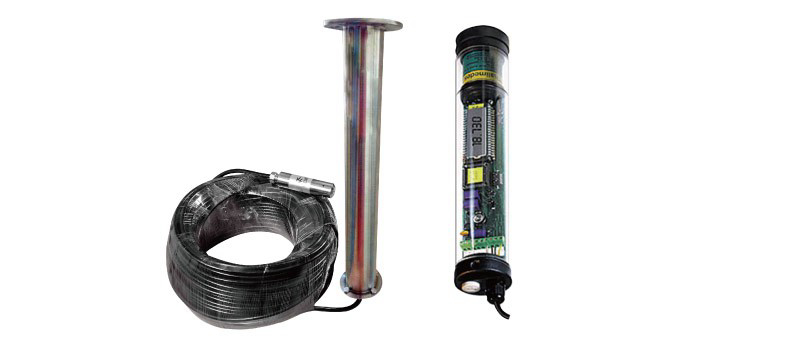

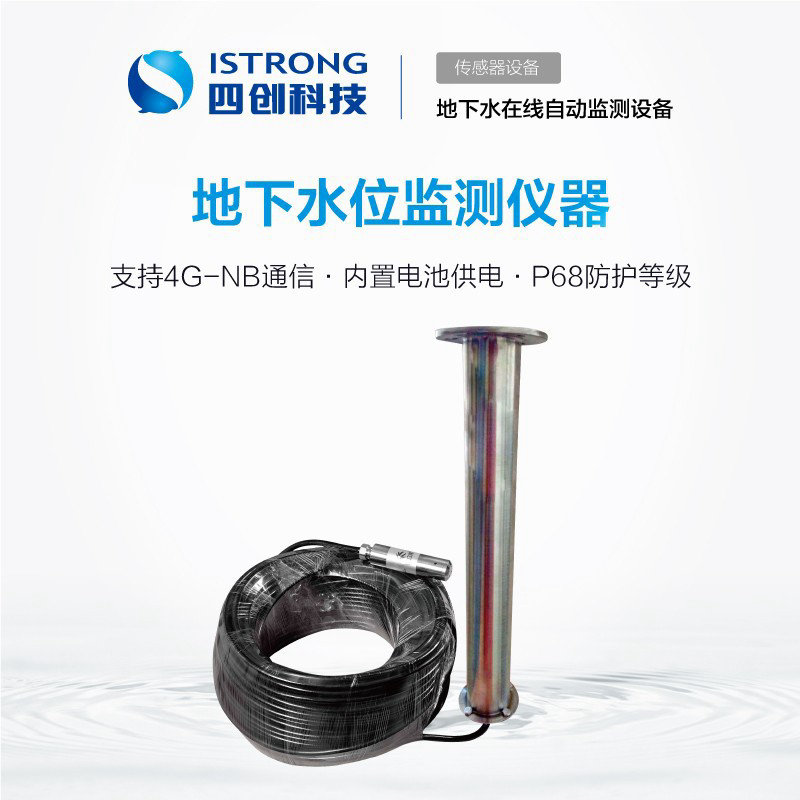

    地下水位监测仪器 SCWR08

    地下水位监测仪器 SCWR08

    一、产品概述

            地下水位监测系统是我司自主研发的集水位、温度、大气压监测和数据采集、存储、处理、远程传输于一体的地下水全自动监测系统。地下水位监测仪器(SCWR08)能够自动实时监测地下水水位、水温和大气压数据并实时补偿,同时实现人机交互界面、手机APP和召测、远程升级、远程配置参数、生成报表、GPS定位和授时、彩信和邮箱上传数据等功能。

            基于GPRS/CDMA无线数据传输,产品内置数据采集器,实现内部模数转换,采集数据不易受外部环境干扰,方便实现远程数据无线、网络化的通信与控制,采集、存储、传输地下水水位和水温、标高、气压、气温等多参数数据等。并结合了国内气候环境而研发的数据平台,实现数据的接收、分析处理和显示。

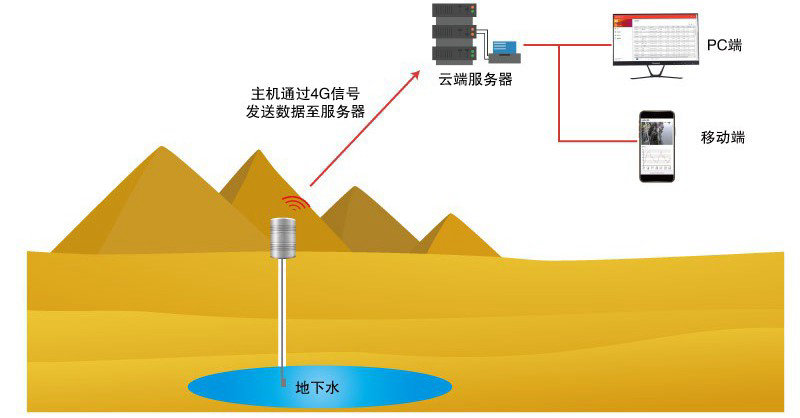

     二、工作流程


    三、应用领域

            地下水、水井及容器、钻孔、湖泊与流流、水库、污水处理、灌区测量等领域。


    四、产品特点

    ● 水温、水位一体化监测;

    ● 传感器、数采仪、控制器及通讯模块一体化设计,无兼容性问题;

    ● 陶瓷电容传感器,坚固耐久无漂移;

    ● 自动温度、气压及海拔补偿;

    ● 电源种类灵活选择,现场维护简单、方便;

    ● 内置锂电池供电系统,使用寿命大于5年;

    ● 316L不锈钢外壳,超强防护及耐腐蚀性;

    ● 内外密封状态,防止受潮、防尘和氧化;

    ● 内置无线传输功能实现远程通讯;

    ● 支持各种传输,提供SMS短信、GPRS网络传输;

    ● 内置8M容量 Flash存储,可以存储50万条数据

     ● 支持通用串口读取系统数据;

     ● 安装简单方便,适合任何井口;

    ● 全中文操作软件;

    ● 远程程序升级;

    ● 远程地图定位显示;

    ● 远程授时;

    ● 远程实时数据与历史数据上传;

    ● 远程修改配置参数和运维管理;


    五、技术参数

    硬件系统

    处理器

    32位ARM Cortex-M3处理器内核

    数据存储

    16MB

    无线参数

    无线模块

    无线模块工业级无线模块

    标准及频段

    可支持:FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE

    可选单模、多模或全网通讯

    理论带宽

    FDD-LTE:下行速率150Mbps,上行速率50Mbps

    TDD-LTE:下行速率61Mbps,上行速率18Mbps

    WCDMA:下行速率42Mbps,上行速率5.76Mbps

    TD-SCDMA:下行速率2.8Mbps,上行速率2.2Mbps

    CDMA2000/EVDO:下行速率3.1Mbps,上行速率1.8Mbps

    GPRS/EDGE:速率171.2kbps/384kbps

    发射功率

    ≤ 24 dBm

    接收灵敏度

    ≤ -109 dBm

    水位参数

    水位量程

    0 ~ 40米或定制

    分辨率

    0.01%FS

    测量精度

    +0.1% FS

    温度补偿范围

    -15~+65℃

    接口类型

    电源接口

    工业级端子接口,内置电源反向保护和过流/过压保护

    串口

    1组RS485接口

    数据位:5、6、7、8位

    停止位:11.52

    校验:无校验、奇校验、偶校验

    串口速率:1200-115200bps

     USIM卡接口

    标准翻盖式用户卡接口,支持1.8V/3V USIM卡,内置15KV ESD保护

    电池供电

    标准电源

    DC3.6V

    供电范围

    DC3.4~4.2V

    充电管理

    内置充电模块,支持太阳能电池板浮充供电

    电池

    内置20Ah锂电池

    物理特征

    外壳

    保护等级IP68,外壳和系统安全隔离

    传感器尺寸

    195 mm × 25mm(不包括线缆和安装件)

    传感器重量

    约300g(不包含安装件)

    主机外观尺寸

    尺寸Φ117mm,高172 mm(不包括天线和安装件)

    主机重量

    约2000g(不包括天线、安装件和包装)

    环境参数

    工作温度

    -30℃~+65℃

    储存温度

    -40℃~+75℃

    相对湿度

    95%RH(无凝结)

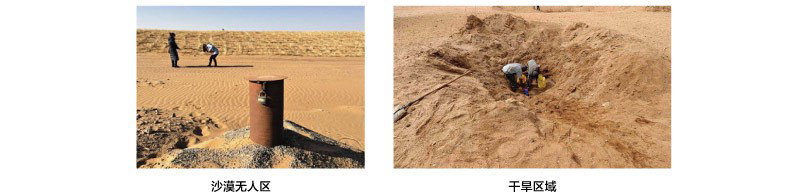

    六、应用场景

    七、常见问题

    1、设备量程是多少?

            答:测量量程从20/50/100米可选,更大量程需要定制。

    2、测量精度是多少?

            答:测量精度最高达到0.1%,比如10米量程,精度是1cm。

    3、设备可以防水吗?水体淹没设备会损坏吗?

            答:可以防水,设备采用铝合金材质,IP68防护等级。

    4、设备可以防爆吗?有没有相关认证?

            答:外壳支持IP68防护等级,目前没有做过防爆认证。

    5、设备多久发送数据?

            答:设备默认间隔15分钟采集一次,间隔1小时发送一条数据到服务器,可以根据实际需求调整发送间隔时间。

    6、设备能供电多久?是否需要外接电源?

            答:内置20Ah锂电池,默认条件下可连续工作2年以上。或可以外接DC12V电源。

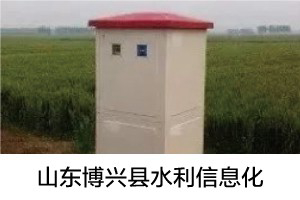

    八、产品应用项目
