    产品特点:
    1、显示直观,大屏幕液晶显示,支持中文菜单操作
    2、声光报警,3个不同报警等级,现场声光告警
    入户式雨量声光报警设备

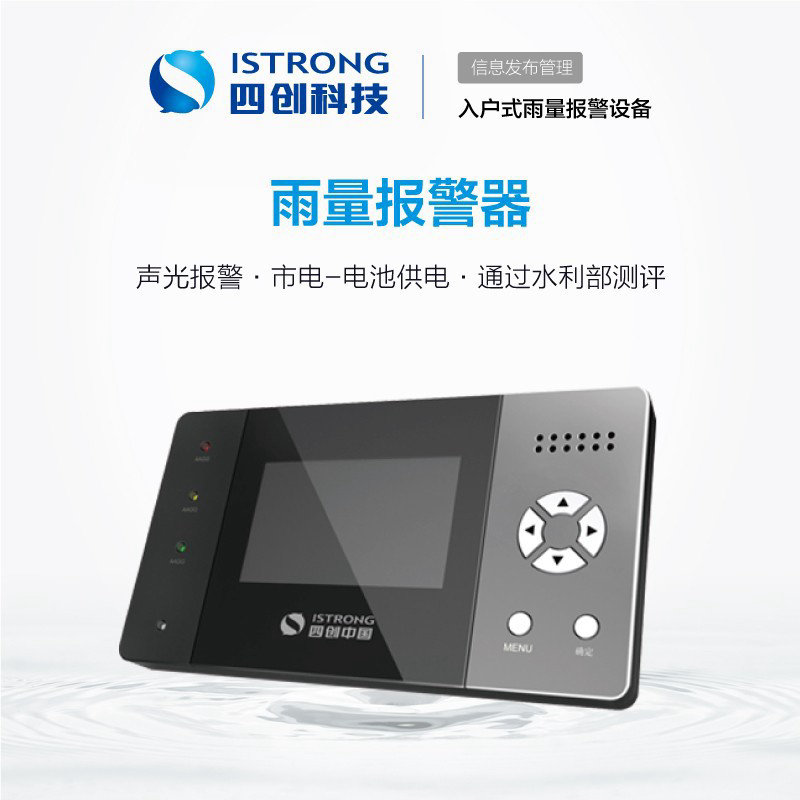

    雨量报警器 SCYB01

    雨量报警器 SCYB01

            雨量报警器(SCYB01)通过集降雨实时监测、信息显示和多时段雨量声光报警功能的雨量监测报警设备,适用于山洪灾害监测预警,可供山村普通居民使用,符合国家标准GB/T11832-2002《翻斗式雨量计》要求。

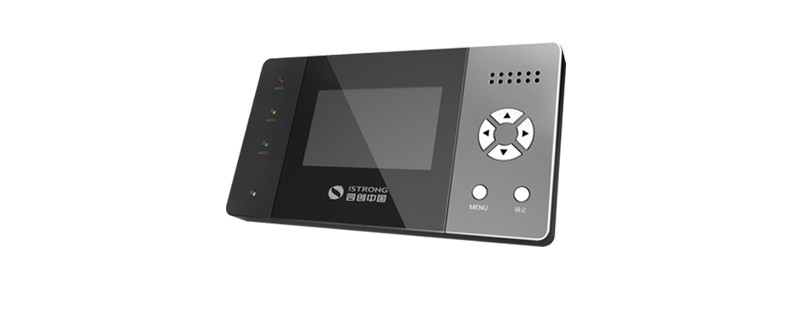

    雨量报警器外观图




    雨量报警器开箱视频


    所获资质

    一、工作机制

            降雨由翻斗式雨量计上部的承雨口汇集后,流经翻斗部件,使其翻转,每翻转一次发出一个通断脉冲。根据时段内翻转次数即可测得降雨量大小。当降雨量达到预设报警值时,报警器发出声、光同步报警。

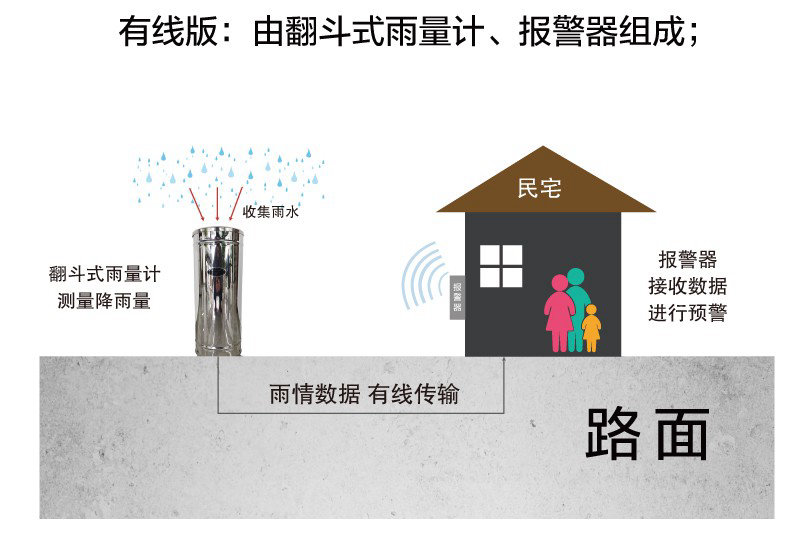

     雨量报警器工作机制示意图

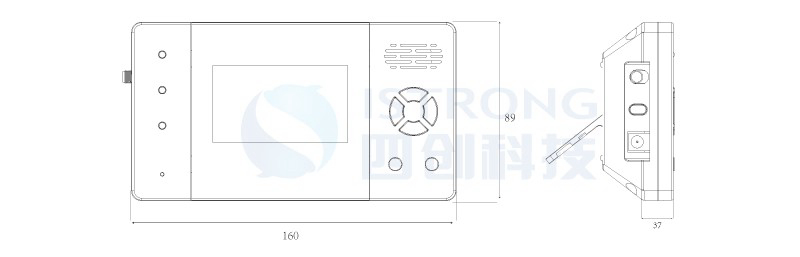

    二、产品尺寸

    三、主要功能

            雨量报警器针对基层雨量观测预警特点,实时监测降雨量信息,本地接收、显示、报警,支持3个级别报警,低功耗值守。

    功能

    描述

    雨量采集

    根据承雨器及翻斗采集雨量

    数据存储

    对采集的数据进行处理、编码、存储

    时钟显示

    内置实时时钟,可显示时间日期

    数据显示

    液晶显示,支持中文菜单操作,时段雨量显示:有一小时雨量、三小时雨量、日雨量、两日雨量、三日雨量和自定义时长雨量

    雨量报警

    雨量超过警戒声光报警功能:具备一小时、三小时、日雨量的三级报警;可设置各时段的不同等级雨量报警值、报警时长、雨量分辨率、警报音量等参数

    电源管理

    具备内置锂电池电量指示;报警器在没有市电时可以自动切为锂电池供电,内置锂电池充电管理功能

    低功耗工作

    支持低功耗休眠工作模式,停电后报警器能连续运行30天

    第三方检测

    入选《全国水利系统优秀产品招标重点推荐目录》

    水利部水文仪器及岩土工程仪器质量监督检验测试中心的检测

    全国工业产品生产许可证

    雨量报警器主要功能表

    四、产品特点

            雨量报警器针对基层雨量观测预警特点,结合多年水文监测经验研发而成。具有直观显示、声光报警、符合国家标准等特点。

    直观显示

    声光报警

    符合国家标准

    大屏幕液晶显示屏,一屏显示所有要素数据

    雨量超过设定预警值时发现场出声光报警信息

    符合GB/T 11832-2002《翻斗式雨量计》检测要求

    多级预警

    长时间待机

    大容量存储

    可设置多时段的不同等级雨量报警

    内置锂电池,低功耗设计,断电连续工作30天

    提供存储10年以上的采集数据的空间

    雨量报警器产品特点图

    五、技术指标

    硬件系统

    处理器

    32位ARM Cortex-M3处理器内核

    数据存储

    1MB

    屏幕参数

    颜色

    白底黑字

    显示尺寸

    3寸 66mm(W)× 37mm(H)

    分辨率

    128 × 64

    背光模式

    LED

    工作温度

    -15℃~+55℃

    储存温度

    -25℃~+65℃

    雨量参数

    雨强测量范围

    0.01mm/min~4mm/min,允许通过的最大降雨强度:8mm/min

    测量精度

    0.1 mm

    报警分辨率

    1 mm

    接口类型

    电源接口

    USB Type-B接口,内置电源反向保护和过流/过压保护

    串口

    1组USB Type-B接口

    数据位:5678

    停止位:11.52

    校验:无校验、奇校验、偶校验

    串口速率:1200-38400bps

    指示灯

    4个LED状态指示灯

    按键

    6个标准按键

    音频接口

    工业级端子接口

    喇叭

    1组10Ω喇叭

    电源供电

    标准电源

    DC 5V

    供电范围

    DC 3.5-5.5V

    工作电流

    < 35mA

    静态值守电流

    < 3uA

    电池

    内置2000mAh锂电池

    物理特性

    外壳

    ABS+PC外壳,保护等级IP30,外壳和系统安全隔离

    外形尺寸

    45 ×37 × 120mm + 45 ×37 × 量程(不包括天线和安装件)

    重量

    约350g(不包括天线、安装件和包装)

    环境参数

    工作温度

    0℃~+45℃

    储存温度

    -15℃~+55℃

    相对湿度

    95%RH(无凝结)

    雨量报警器技术参数表

    六、应用场景

            雨量报警器通过接收雨量报警器信号,挂墙安装即可实现雨量监测预警,解决了水文雨量监测自动预警的问题。适用于气象站、水文站、山洪预警、地质监测等雨量实时监测场景使用。

    七、常见问题

    1、雨量报警器如何使用?

            答:与翻斗雨量计配套使用,适合各种型号翻斗雨量计,实现降雨雨量的检测、存储、显示、告警。

    2、雨量报警器如何安装?

            答:可以安装于乡镇值班室,通过膨胀螺丝固定在墙面,或者放置在桌面上。

    3、雨量报警器如何现场预警?

            答:当雨量值超过预设的雨量报警值,将启动声光报警。

    4、雨量报警器需要供电吗?是否需要外接电源?

            答:设备内置2000mAh锂电池,默认规则下可连续工作1-2个月;同时可通过市电连续充电。

    5、雨量报警器能符合国家标准吗?

            答:设备符合《翻斗式雨量计》GB/T11832-2002国家标准,有水利部有关检测机构的检测报告。

    6、有无线版的雨量报警器吗?

            答:没有的,由于无线信号传输受外接环境因素影响较大,目前无线版雨量报警器已经停产。

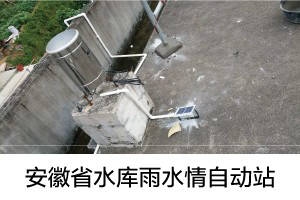

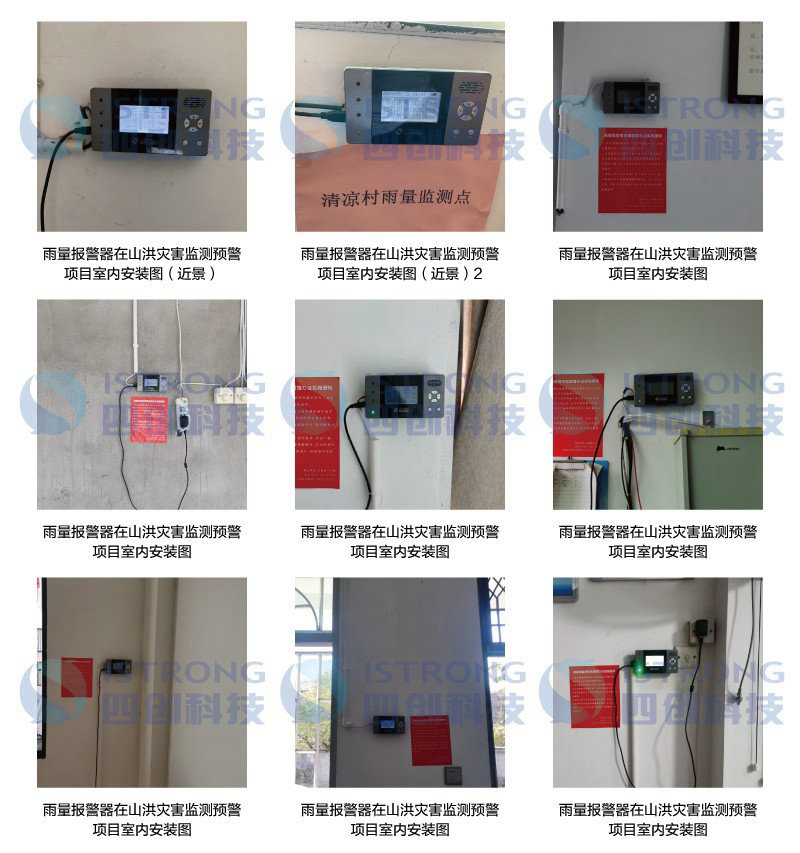

    八、产品应用案例
