1. 方案背景

  “灌区量水”是节约灌溉用水、提高灌溉质量和灌溉效率的有力措施,是实行计划用水和准确引水、输水和配水的重要手段。

  灌区量水虽然不是直接的节水措施,但它是灌区农业用水合理分配、采取高效节水措施的前提性工作。农业灌区量水工作的全面推广势在必行。

  农田灌区渠道水位监测系统是农田水利信息化建设的一个重要部分,也是高标准农田生产灌溉水资源灌溉监测的一部分。利用计算机技术、电子技术、软件技术、通信技术,基于农田及高标准农田灌区渠道灌溉使用的一体化监测设备,用于解决大面积农业灌溉条件下节点多、距离长、无电源、灌区水资源实时在线监测的难题。


2. 系统组成

  农田灌区渠道水位监测系统是基于物联网、无线通信技术研发的一套新型农田水文解决方案。通过软、硬件产品的集成和和信息采集、传输、处理、发布等多项技术的综合运用,构建一套面向农业灌区取用水量的自动监测、预警及信息发布系统。

  该系统对农田灌区的重点地段(如渠道水位)进行实时水监测,并上传至监控中心的预警预报系统。水位达到危险水位,系统自动发布内相关预警,并显示屏、短信、微信公众账号等方式发布预警信息,提醒相关的管理人员,农田灌区渠道安全水位。电子水尺通过感应式触点实时监测河道、灌区、下立交水位高度,并通过4G/NB-IoT等通信方式上报云服务器,为行业用户指挥决策提供数据支持,提升水文监测能力。确保管理人员迅速、及时、准确地掌握灌渠的水位、流量信息,为农田水利管理工作提供有效支撑,提升农田水利信息化水平。


2.1. 系统架构

  系统实现远程监控,提高了监测的及时性与准确性,保障了系统安全可靠的运行和农田渠道预报预警;云平台和手机软件,方便了基层水管人员使用操作,提高了工作效率和质量;实现了明确用水统计、效率分析,提高了工作效率管理信息化水平 。

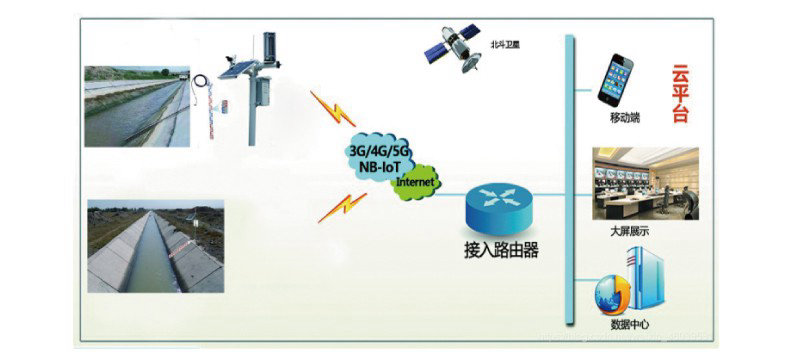

  系统主要由电子水尺、通信网络和监测中心三部分组成

    2.1.1. 电子水尺

  电子水尺是针对纷繁复杂的水位监测场景下传统的数位传感器容易受环境因素影响,无法数据远传,而且现场施工费用高问题,研发的一种感应式传感器和通信终端一体合一的水位测量设备。它是利用水的微软导电性原理,测量电极的水位数据。

  电子水尺设备具有测量精度高,稳定可靠,使用方便,自动上报等特点,可应用于河道、湖泊、水库、船闸、灌区等水利工程 ,尤其适合水务、 污水处理、城市道路积水, 橡胶坝、下水道等市政工程的水位监测。


 2.1.2. 通信网络

  利用GPRS/GSM(或CDMA、4G、光纤)网络将现场数据信息实时发送给监测中心。

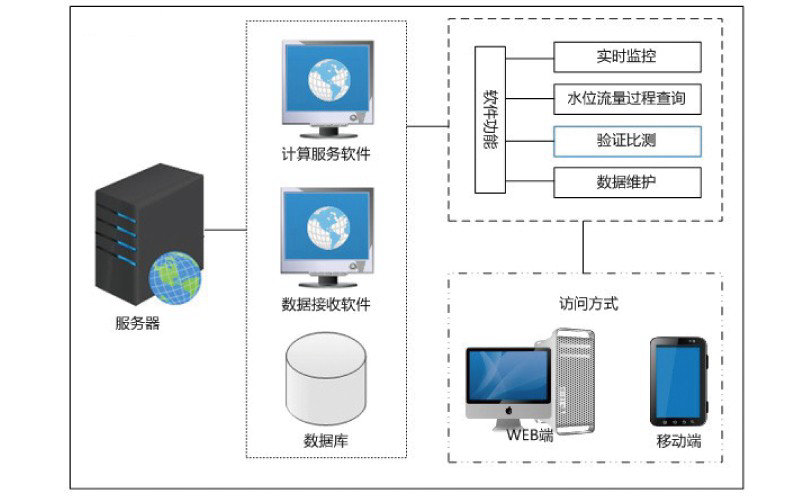

 2.1.3. 监测中心

  监测中心服务器布设“灌溉渠道水位监测系统”软件,接收、存储、展示、分析相关数据和信息。

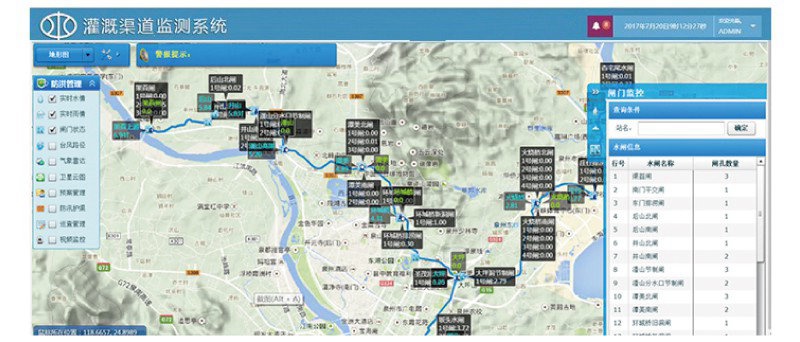

  “灌溉渠道水位监测系统”软件将监测结果以直观的方式在WEB端、移动端进行展示,供用户实时了解水位、流量、雨量等信息,并可对历史数据进行查询、统计、分析。

3. 系统特点

 3.1. 一体化服务

  一体化软、硬件解决方案,提供从数据监测、传输、处理、整编、存储、分析、展现服务到业务应用的一系列规范化全流程服务。

 3.2. 一体化监测站

  一体化电子水尺,可靠性高,安装简单,无需分段串接,可方便实现大量程 ,无需集成,安装方便,成本优廉。防尘、防水、防雷,可适应野外阴雨潮湿等恶劣工作环境。

 3.3. 多组网方式

  系统支持2G/3G/4G/5G移动通讯、短信报警、北斗卫星等多种通讯传输方式。各级监测中心可分别与被授权管理的监测点进行通讯。

 3.4. 报警联动

  水位、降雨量等数据超过告警上限时,监测点主动向上级告警。

 3.5. 分级管理

  电子水尺便捷接入平台,具有数据分级管理功能,监测点管理等功能,平台即时查看设备监测数据和运行状态,轻松实现设备远程监控管理;快速部署上线,弹性可扩展,实现通用化和定制化业务应用。
