1.系统概述

　　遥测水文测报系统是为收集、传递和处理水文实时数据而设置的各种传感器、通信设备和接收处理装置等的总体。由水文测站(遥测站)、信息传递通道和接收处理中心(中心站)三部分组成，用于防汛和水利调度。

　　1、水文遥测站：主要功能是通过相应的水雨情监测设施，实现对各种水、雨情信息的现场监测。

　　2、信息传递通道：主要指超VHF数传电台和遥测中继站。主要是用于数据转发，从而扩大通信的覆盖范围。

　　3、接收处理中心(中心站)，主要包含前置接收机和服务器，用于数据接收及处理。

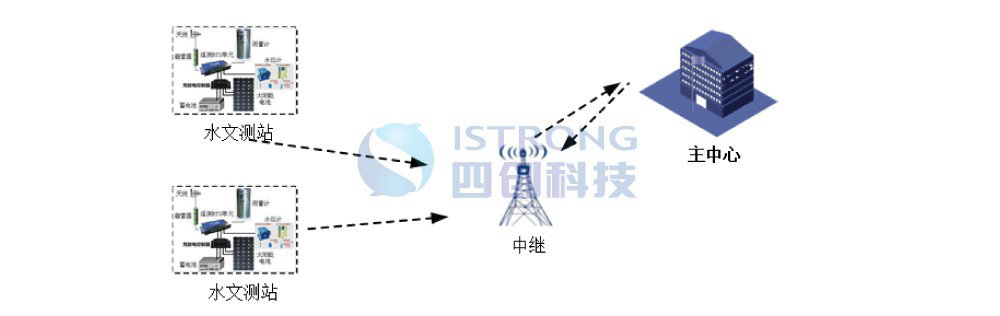

　　前方监测站点(水、雨)通过传感器监测相关信息，通过VHF数传电台将数据传输至中继机，中继机接收转换信号，传输至水文中心的前置机进行接收。

2.系统设计

　　2.1. 超短波组网

　　数据全部通过VHF传输，需要在地势的至高处建设一个或若干个中继站，所有数据都通过中继站进行转发。中心需架设VHF接收设备，用于数据接收。

　　无遮挡情况下，433MHz VHF覆盖半径20-30公里。

　　方案优势：

　　(1) 实时性好，传输速度快;

　　(2) 独立性好，自主的专用网络。

　　(3) 无通信费用。

3.系统组成

　　3.1.水雨情遥测站

　　遥测站的主要功能如下：

　　●随机自报：自动采集雨量及水位，当水位或雨量发生变化时，自动发送数据。

　　●定时自报：按照设置的定时周期，向中心报告水雨数据和本站电池电压。

　　●具有数据在站存储功能，可储存5年以上的水位雨量数据。

　　●具有现场参数设置功能。

　　●电源管理功能，蓄电池过充保护，欠压过放保护。

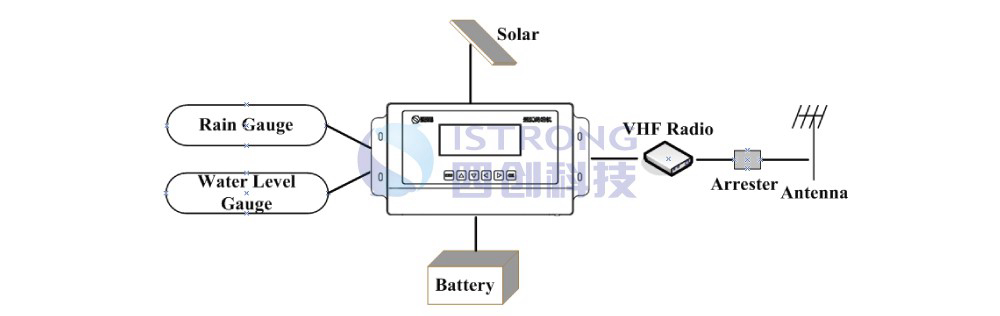

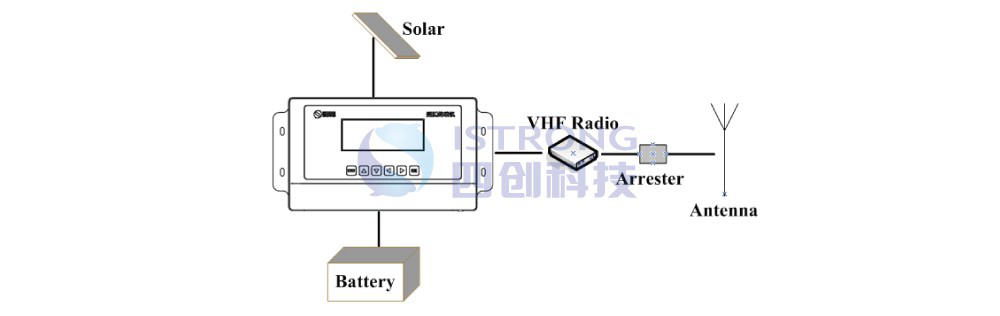

　　监测站主要设备包括：遥测终端机、雨量传感器、水位传感器、数传电台、信号避雷器、蓄电池、太阳能板和天馈线。组成图如下：

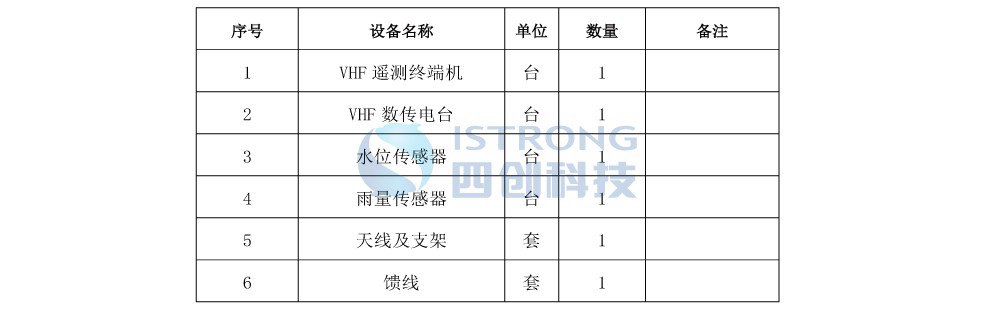

　3.1.1. VHF超短波站设备清单

　　3.2.VHF中继站

　　在VHF无线传输系统，中继站主要用于数据转发。它对于增大通讯距离，扩展覆盖范围扮演着重要的角色，是无线通讯系统中不可缺少的重要部分。

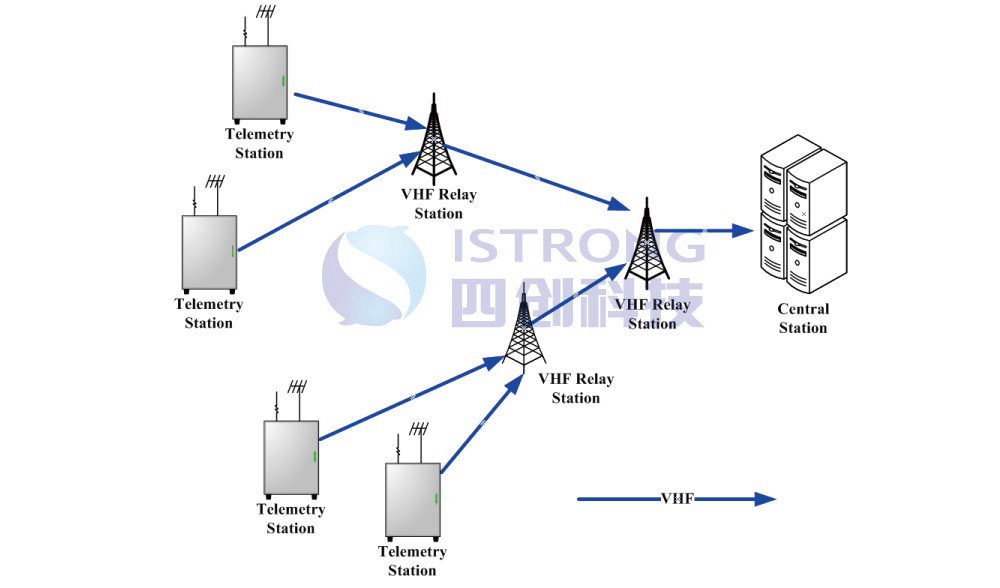

　　中继站通信组网结构图

　　VHF中继站主要设备包括：遥测中继机、数传电台、信号避雷器、蓄电池、太阳能板、天馈线。组成图如下：

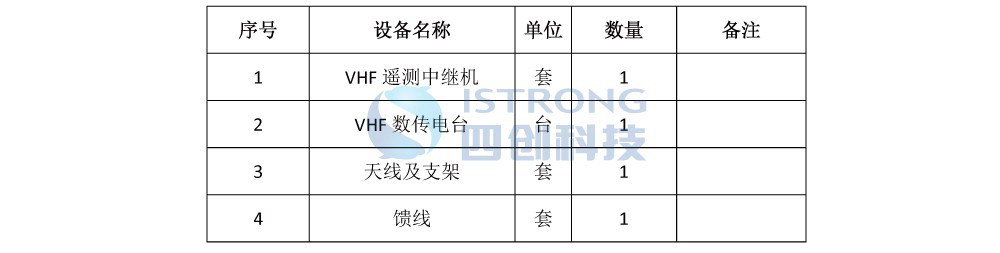

　　3.2.1. VHF中继站设备清单

　　3.3.VHF中心站

　　VHF中心站主要用于接收中继转发的VHF数据信息。它具有数据存储功能，并配备有蓄电池，可保障停电或数据服务器没有工作时数据不会丢失。

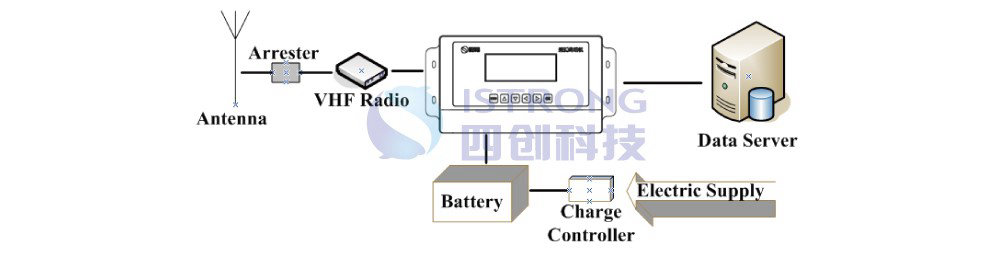

　　VHF中心站主要设备包括：前置接收机、数传电台、信号避雷器、蓄电池、天馈线。组成图如下：

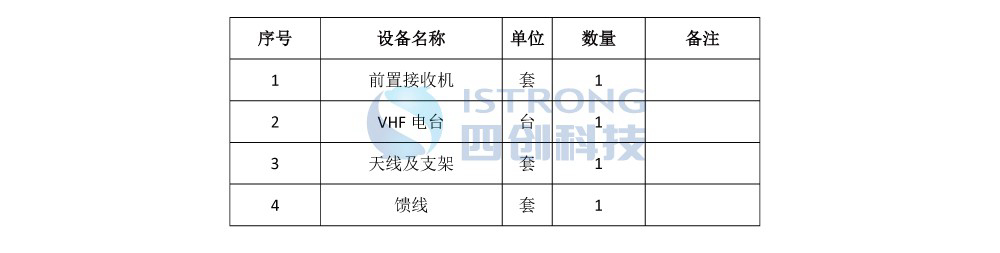

　　3.3.1. 中心站硬件配置信息

4.超短波设备组成

• 4.1. VHF遥测终端机

　　SCS502-VHF超短波终端机是针对超短波VHF远距离通信的场景，根据水情自动化测报系统建设的需求，自主设计的多通道多功能数据采集中继传输设备。集水文、环保监测数据采集与VHF通信功能于一体，支持水文/水资源等通信规约，实现环境数据的采集、存储、显示、控制、报警及传输等综合功能。

　　超短波一般30M～3000M频段的无线电波，其传输机理是对流层内的视距与绕射传播。 超短波通信常用的频段有三个：150MHz频段、230MHz频段和400MHz频段。国家无线电管理委员会为防汛批复专用的230MHz频段。

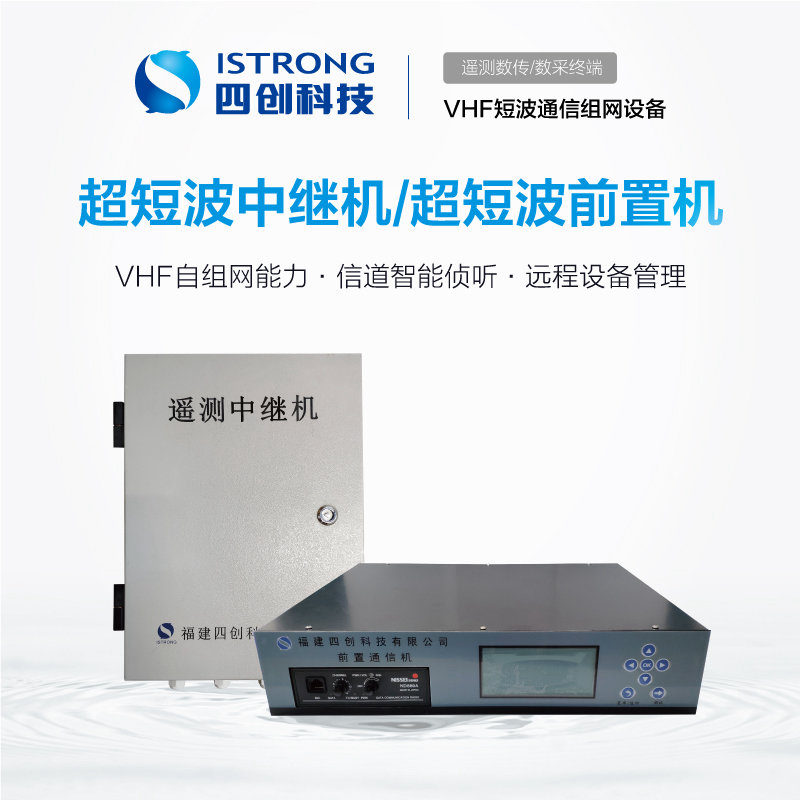

• 4.2. VHF中继机

　　遥测中继机主要用于把遥测终端机发送出来的VHF数据进行解码、纠错、编码，然后通过VHF通信方式将数据传输给指定的中心。

　　在VHF无线传输系统，中继站对于增大通讯距离，扩展覆盖范围扮演着极其重要的角色。是专业无线通讯系统不可缺少的重要设备。

　　中继站选址及调试集成安装的指标直接影响到系统的通讯距离和系统网络质量及功能。

• 4.3. 前置机

• 4.4. 天馈线

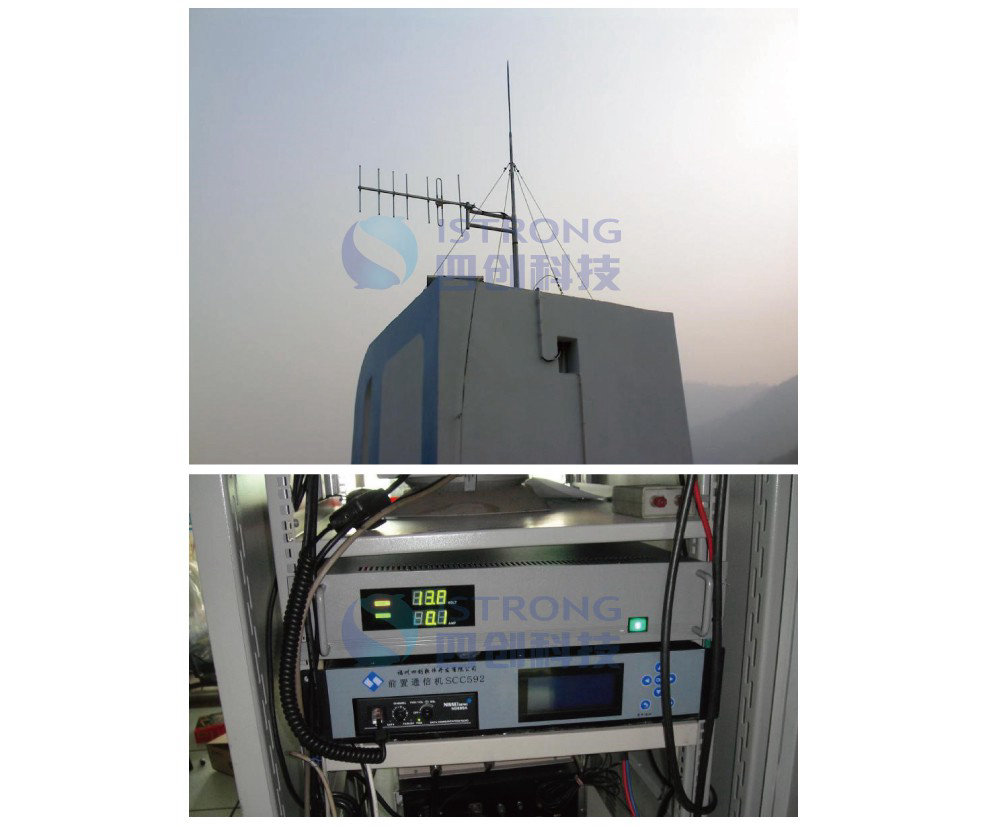

5.站点建设效果
