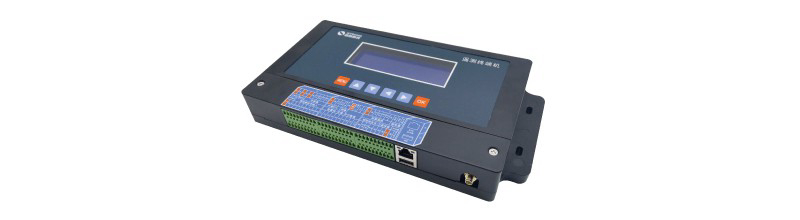

水库遥测终端机 SCS502-RE

功能

描述

数据采集

支持雨量、水位、渗压、渗流、闸位、流量、水质等信息的采集

视频采集

支持2路串口摄像机和1路网络摄像机，支持视频监控

数据存储

对采集的数据进行处理、编码、存储

数据显示

对采集的数据本地显示

参数设置

支持远程和本地参数设置

数据读取

支持远程和本地历史数据提取

远程控制

支持本地联动和远程开关控制输出

分级预警

超警戒值本地联动，支持预警加报

通信方式

支持2G/4G/NB-IOT等多种通信方式，支持主备信道自动切换，支持多中心数据传输

网络路由

支持动态路由和静态路由，支持PPPOE

LoRa通信

支持无线LoRa自组网通信

蓝牙通信

支持 BLE 蓝牙 App 配置、实时数据查询等功能

通信规约

支持《广东水文监测数据通信规约》、《湖南水文监测数据通信规约》、《四川水文监测数据通信规约》、《水文监测数据通信规约》SL651-2014、《水资源监测数据传输规约》SZY206-2016及项目定制

电源管理

具备太阳能充电控制功能

低功耗工作

支持低功耗休眠工作模式

第三方检测

入选《全国水利系统优秀产品招标重点推荐目录》 ，获得水利先进实用技术及产品推广证书 ，水利部水文仪器及岩土工程仪器质量监督检验测试中心的检测 ，全国工业产品生产许可证

一体化设计

工业级设计

接口丰富、标准易用

集多种通信功能，扩展性更强

耐高低温，耐强电磁干扰，完备的系统保护机制和防掉线机制

提供模拟量接口，开关量接口，USB接口，以太网口、振弦接口

视频汇聚

远程管控

多种通信方式

实现前端视频监控接入，兼容市面上常用的网络摄像机

支持远程参数配置、远程程序升级，中心管理软件，方便设备管理

支持GPRS/4G/LoRa/NB-IoT/Ethernet数据传输;可选卫星、PSTN、超短波等通信方式

高稳定性

符合通信标准

大容量存储

WDT看门狗设计，采用完备的防掉线机制，保证数据终端永远在线

遵循行业通信规约，平台接入便捷

提供存储10年以上的采集数据的空间

硬件系统

处理器

32位ARM Cortex-M3处理器内核

数据存储

1MB

屏幕参数

颜色

白底黑字

显示尺寸

3寸 66mm(W)× 37mm(H)

分辨率

128 × 64

背光模式

LED

工作温度

-15℃～+55℃

储存温度

-25℃～+65℃

雨量参数

雨强测量范围

0.01mm/min～4mm/min，允许通过的最大降雨强度：8mm/min

测量精度

0.1 mm

报警分辨率

1 mm

接口类型

电源接口

USB Type-B接口，内置电源反向保护和过流/过压保护

串口

1组USB Type-B接口

数据位：5、6、7、8位

停止位：1、1.5、2位

校验：无校验、奇校验、偶校验

串口速率：1200-38400bps

指示灯

4个LED状态指示灯

按键

6个标准按键

音频接口

工业级端子接口

喇叭

1组10Ω喇叭

电源供电

标准电源

DC 5V

供电范围

DC 3.5-5.5V

工作电流

< 35mA

静态值守电流

< 3uA

电池

内置2000mAh锂电池

物理特性

外壳

ABS+PC外壳，保护等级IP30，外壳和系统安全隔离

外形尺寸

45 ×37 × 120mm + 45 ×37 × 量程(不包括天线和安装件)

重量

约350g(不包括天线、安装件和包装)

环境参数

工作温度

0℃～+45℃

储存温度

-15℃～+55℃

相对湿度

95%RH(无凝结)
