产品特点：
机油箱液位监测仪 SCWR13
机油箱液位监测仪 SCWR13是针对废机油规范处理难题，规范废机油处理具有很高的实用、环保和经济价值。通过对现有废机油储油桶升级改造，对储油桶储量监测联网，便于环保部门加强对于4S店大量废机油的监督和管理，减少非法处理和经营废机油现象的出现。防止危险废物流入土壤河水中，减少对我们的环境造成巨大危害。

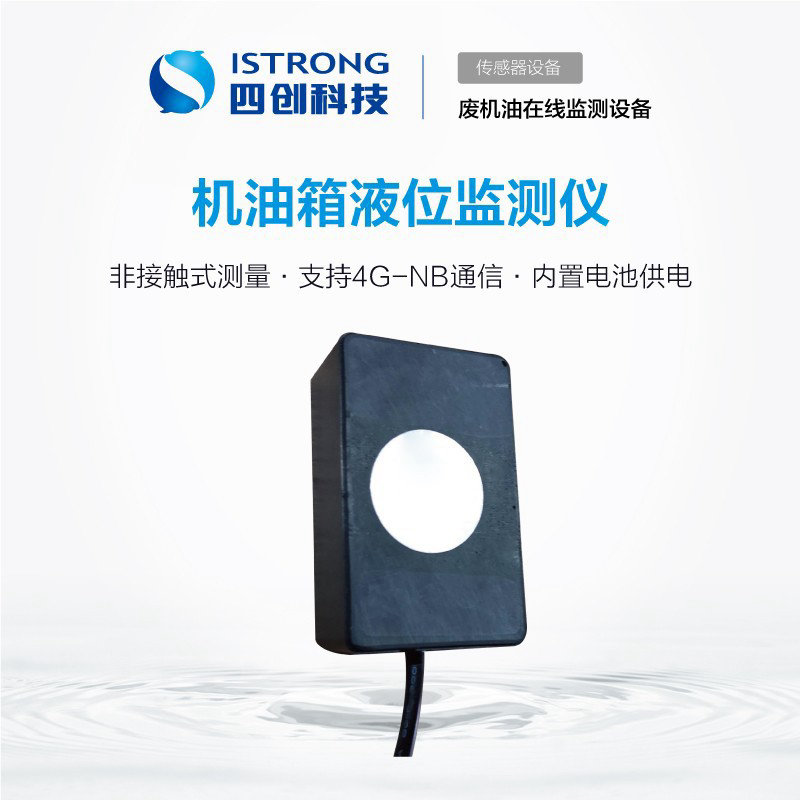

机油箱液位监测仪外观图
一、工作机制

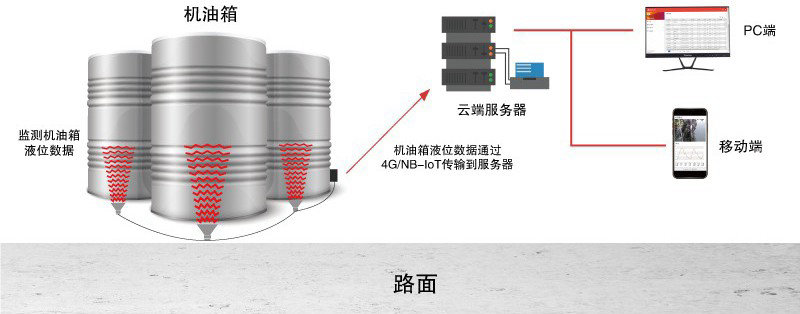

机油箱液位监测仪通过非接触式传感器实时监测机油箱液位高度，并通过4G/NB-IoT等通信方式上报云服务器，为环保部门指挥决策提供数据支持，提升废机油监管能力。
二、主要功能
功能 | 描述 |
液位采集 | 根据设置的采集周期定时采集废机油液位 |
数据传输 | 通过4G/NB-IOT进行数据发送，支持数据自动补发 |
数据存储 | 可保存5年的积水数据，掉电数据不丢失 |
本地配置 | 通过串口配置设置基本信息，采集频度等参数 |
远程配置 | 远程参数设置，远程数据提取，远程升级 |
休眠模式 | 支持低功耗休眠工作模式 |
供电方式 | 内置锂电池供电 |
防护等级 | IP68防护等级 |
三、产品特点
机油箱液位监测仪是针对废机油规范处理难题，结合多年环保经验和物联网技术研发而成。具有坚固耐用、安装简便、适用性广、联网监控、测量精度高等特点。
|
|
|
高精度 | 高可靠性 | 适用性广 |
非接触式测量，灵敏度高，抗干扰能力强 | IP68防护等级，外壳坚固耐用，不易燃、抗腐蚀 | 支持通过4G/NB-LOT/LoRa进行数据通信 |
|
|
|
大容量存储 | 灵活组网 | 长时间待机 |
可存储10年以上液位数据，保证断网情况下数据不丢失 | 支持通过4G/NB-IoT进行远程数据通信，支持环保通信协议 | 内置大容量锂电池，设备待机长达5年 |
四、技术指标
硬件系统 | |
处理器 | 32位ARM Cortex-M3处理器内核 |
数据存储 | 16MB |
水位参数 | |
水位量程 | 1米 |
分辨率 | 1 mm |
测量精度 | ±0.5%FS |
测量盲区 | < 2 cm |
响应时间 | ≤ 5S |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 1组RS485接口数据位：5、6、7、8位 |
停止位：1、1.5、2位 | |
校验：无校验、奇校验、偶校验 | |
串口速率：1200-115200bps | |
电源供电 | |
标准电源 | DC 3.6V |
供电范围 | DC 3.3-5V |
充电管理 | DC 3.3-5V |
电池 | 内置2500mAh锂电池 |
功耗 | 工作电流 < 5mA |
物理特征 | |
外壳 | 保护等级IP68，外壳和系统安全隔离 |
传感器尺寸 | 18mm × 10mm × 6 mm(不包括线缆和安装件) |
传感器重量 | 约250g(不包含安装件) |
环境参数 | |
工作温度 | -20℃～+70℃ |
储存温度 | 40℃～+80℃ |
相对湿度 | 95%RH(无凝结) |
五、应用场景
机油箱液位监测仪坚固耐用、安装简便、测量精度高，装在机油储油桶底即可实现，解决了废机油危险废物规范处理的难题，可实时监测废机油存储量，并把废机油储量及时反馈给环保平台进行记录，帮助环保部门对废机油的监督和管理提供实时监测数据。特别适用于机油检测机构、4S店废机油液位实时监测场景使用。
六、常见问题
1、设备如何通信？
答：传感器和监测主机间采用RS485通信，监测主机通过4G上报服务器。
2、设备多久发送数据？
答：间隔15分钟采集一次，1个小时上报一条数据，也可以根据实际需求灵活设置发送间隔时间。
3、设备量程是多少？
答：设备最大量程1米。
4、设备怎么安装？
答：将传感器贴放在油桶底部，监测主机用抱箍固定在油桶侧面。
5、箱有要求吗？是不是所有油箱都适用？
答：桶底厚度小于5mm的金属油桶。
