产品特点：

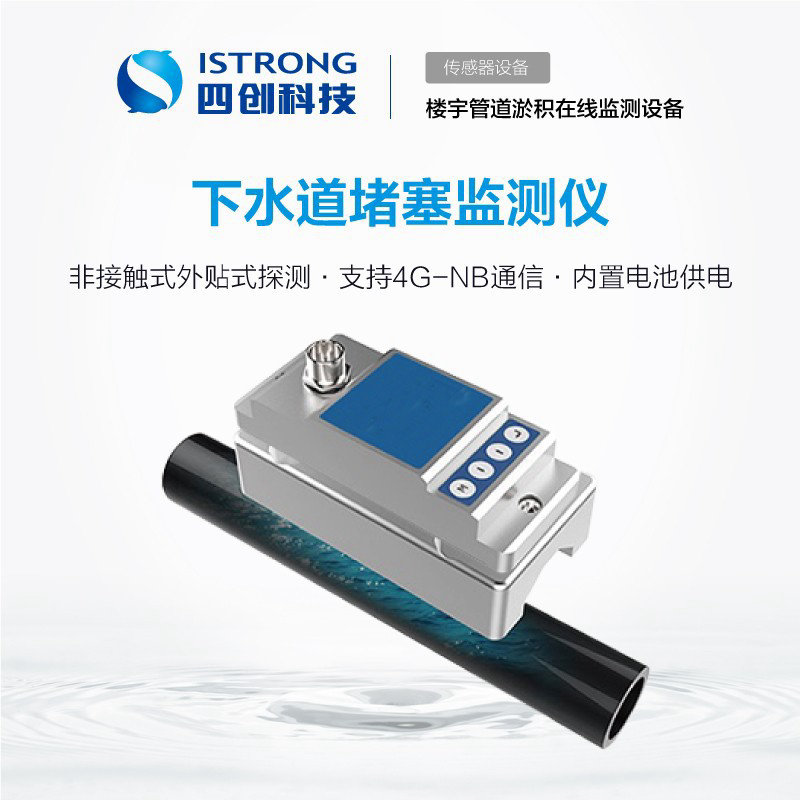

下水道堵塞监测仪 SCWR07

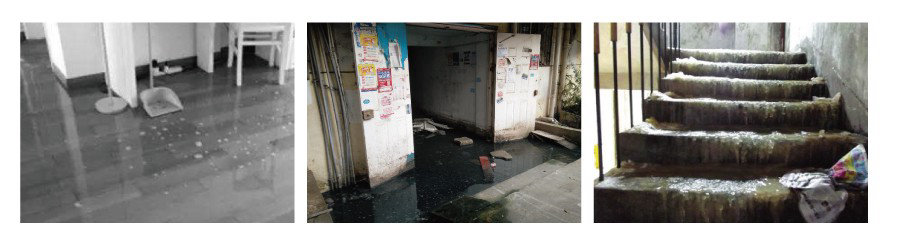

下水道堵塞监测仪 SCWR07是针对老旧社区下水道设施老化严重，承载能力有限，出现下水管道拥堵现象。下水道一旦堵塞，排水系统难以排泄污水，底楼住户家里则臭水横流，从而影响人们的日常生活，下水道堵塞的处理从发现到整修的周期较长，如果长期堵塞不疏通的话，还会滋生出大量的细菌，从而破坏人们健康的居住环境，对身体健康产生危害。同时因此发生邻里之间的纠纷不计其数，影响了邻里和谐，不利于社会安定团结。

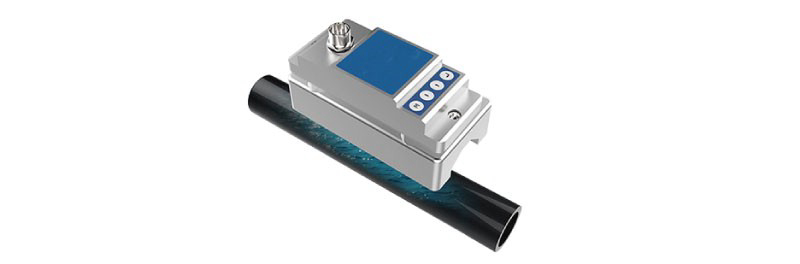

下水道堵塞监测仪外观图
一、工作机制

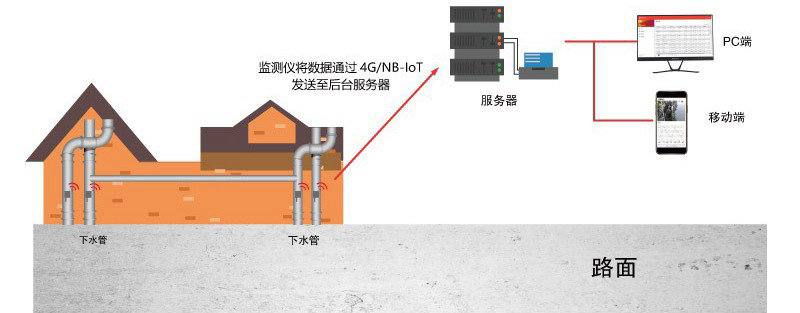

下水道堵塞监测仪通过非接触式传感器实时监测下水道污水流动，判断出下水道拥塞情况，当超过警戒时及时报警，并可通过4G/NB-IoT等通信方式上报社区云平台，能有效防止下水道废水外溢事故的发生。
二、主要功能
功能 | 描述 |
数据采集 | 根据设置的采集周期定时采集下水道堵塞数据 |
数据传输 | 通过4G/NB-IOT进行数据发送，支持数据自动补发 |
数据存储 | 可保存5年的积水数据，掉电数据不丢失 |
本地配置 | 通过串口配置设备基本信息，采集频度等参数 |
远程配置 | 远程参数设置，远程数据提取，远程升级 |
休眠模式 | 支持低功耗休眠工作模式 |
供电方式 | 内置锂电池供电 |
防护等级 | IP68防护等级 |
下水道堵塞监测仪主要功能表
三、产品特点
下水道堵塞监测仪是针对下水道堵塞造成臭水横流的难题，结合多年环保经验和物联网技术研发而成。具有测量灵敏度高、安装简便、适用性广、即时报警等特点。
|
|
|
准确度高 | 高可靠性 | 适用性广 |
非接触式测量，灵敏度高，抗干扰能力强 | P67防护等级，外壳坚固耐用，采用高强度PVC材质 | 体积小巧，安装简便，无需布线 |
|
|
|
即时报警 | 长时间待机 | 远程管控 |
超限及时本地声光报警，并可支持无线远程无线报警; | 内置大容量锂电池，设备待机长达1年 | 支持通过4G/NB-IoT进行远程参数设置，远程数据监控，远程升级; |
四、技术指标
硬件系统 | |
处理器 | 32位ARM Cortex-M3处理器内核 |
数据存储 | 16MB |
无线参数 | |
无线模块 | 工业级无线模块 |
标准及频段 | 可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE 可选单模、多模或全网通讯 |
理论带宽 | FDD-LTE：下行速率150Mbps，上行速率50Mbps |
TDD-LTE：下行速率61Mbps，上行速率18Mbps | |
WCDMA：下行速率42Mbps，上行速率5.76Mbps | |
TD-SCDMA：下行速率2.8Mbps，上行速率2.2Mbps | |
CDMA2000/EVDO：下行速率3.1Mbps，上行速率1.8Mbps | |
GPRS/EDGE：速率171.2kbps/384kbps | |
发射功率 | ≤24 dBm |
接收灵敏度 | ≤-109 dBm |
接口类型 | |
USIM卡接口 | 标准翻盖式用户卡接口，支持1.8V/3V USIM卡，内置15KV ESD保护 |
天线接口 | 1个标准SMA阴口天线接口，特性阻抗50欧 |
报警接口 | 1个开关量输出接口 |
电源供电 | |
标准电源 | DC 3.6V |
供电范围 | DC 3.3-5V |
充电管理 | 内置充电模块，支持太阳能电池板浮充供电 |
电池 | 内置2500mAh锂电池 |
功耗 | 工作电流 < 5mA |
物理特征 | |
外壳 | 保护等级IP65，外壳和系统安全隔离 |
传感器尺寸 | 18mm × 10mm × 6 mm(不包括线缆和安装件) |
传感器重量 | 约500g(不包含安装件) |
环境参数 | |
工作温度 | -20℃～+70℃ |
储存温度 | -40℃～+80℃ |
相对湿度 | 95%RH(无凝结) |
五、应用场景
下水道堵塞监测仪安装简便、现场报警、远程预警，抱装在下水管道上即可实现，解决了下水道堵塞造成臭水横流的难题，可实时监测下水道堵塞情况，当超过警戒时及时报警，帮助社区和楼道居民实时监测下水道堵塞情况，有效防止下水道废水外溢事故的发生。特别适用于楼道内下水管实时监测场景使用。
六、常见问题
1、设备用来做什么用？
答：用于监测楼房下水管道是否通畅，预防下水管道堵塞。
2、设备如何安装？
答：通过抱箍将设备贴装在垂直的下水管道上。
3、设备如何供电？需要多久更换电池？
答：设备内置2500mAh锂电池，默认规则下连续工作半年更换电池；同时可通过市电和太阳能连续充电。
4、设备多久发送数据？
答：设备默认间隔15分钟采集一次，间隔1小时发送一条数据到服务器，可以根据实际需求调整发送间隔时间。
5、设备可以防水吗？水体淹没设备会损坏吗？
答：可以防水，设备IP68防护等级。
