产品特点：

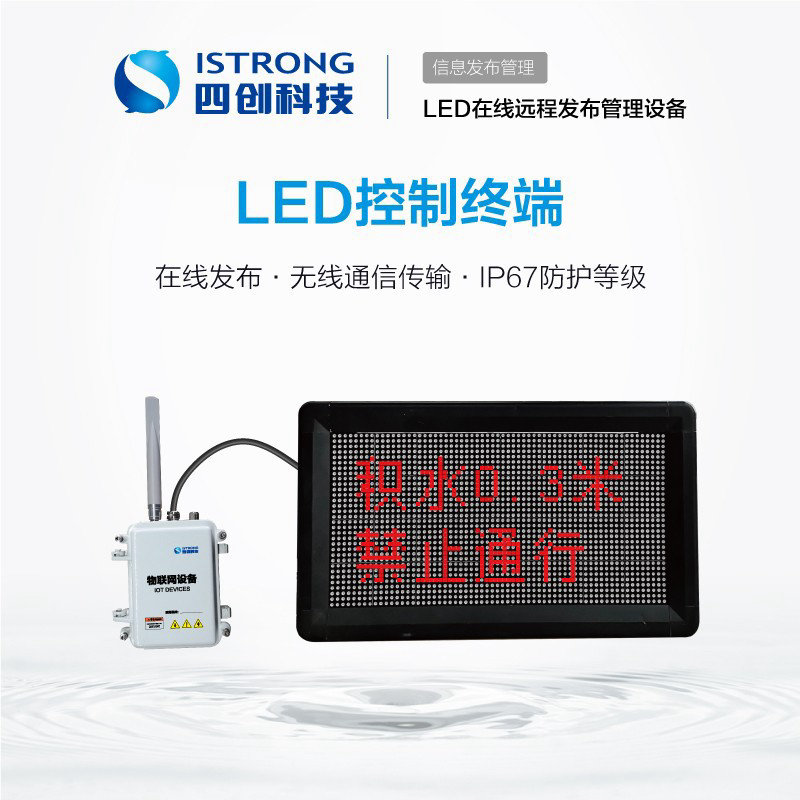

LED屏控制终端 SCS502-LED
LED控制终端（SCS502-LED）是基于物联网，无线通信技术研发的LED控制解决方案，通过网络传输手段有效整合现有LED屏进行远程管理及信息发布，使信息的播放区分不同受众，进行有针对性地信息发布，在社区、车站、公路等广告播放和信息发布市场将拥有广阔的应用前景。

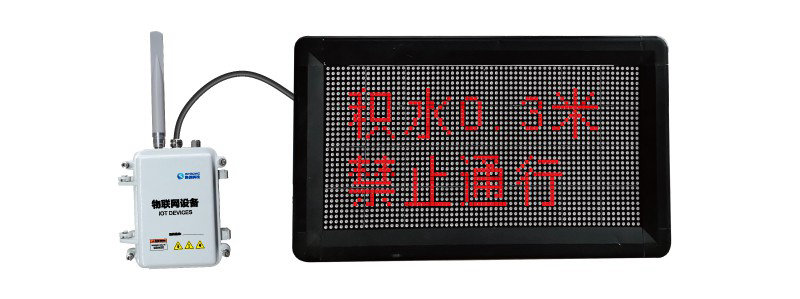

LED控制终端外观图
一、工作机制
LED控制终端通过网络实时接收管理平台下发的显示信息，并通过RS232/RS485通信接口控制LED屏显示，为行业用户预警信息下达，提升LED屏信息发布能力。

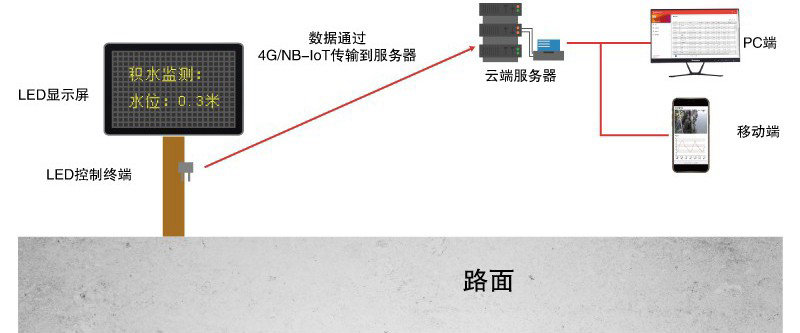

LED控制终端工作机制示意图
二、主要功能
功能 | 描述 |
数据显示 | 数据本地显示 |
参数设置 | 支持本地参数设置、远程参数设置及蓝牙无线配置 |
蓝牙通信 | 内置蓝牙蓝牙通信，可实现现场蓝牙调试 |
数据读取 | 支持远程和本地历史数据提取 |
远程控制 | 与中心服务器进行交互，实现LED屏远程控制 |
通信方式 | 支持2G/3G/4G/短信/VHF/卫星/LoRa/NB-IOT等多种通信方式，支持主备信道自动切换，支持多中心数据传输 |
通信模块 | 内置全网通通信模块 |
通信规约 | 支持《广东水文监测数据通信规约》、《湖南水文监测数据通信规约》、《四川水文监测数据通信规约》、《水文监测数据通信规约》SL651-2014、《水资源监测数据传输规约》SZY206-2016及项目定制 |
电源管理 | 具备太阳能充电控制功能 |
低功耗工作 | 支持低功耗休眠工作模式 |
LED控制终端主要功能表
三、产品特点
LED控制终端利用网络传输手段，在网络管理平台对LED屏实现远程统一管理和信息分布。该设备具有操作简单、稳定可靠、管理方便等特点。
|
|
|
远程控制 | 兼容性广 | 安全可靠 |
支持无线传输，免去布线烦恼 | 适配常规RS232控制卡，支持单色屏、双色屏信息显示 | 系统权限认证，数据通道加密 |
|
|
|
稳定耐用 | 智能控制 | 自动发布 |
采用工业级元器件，保证7*24小时长时间运行 | 支持PC进行远程管理 | 手/自动发布 ，操作灵活方便 |
LED控制终端特点图
四、技术参数
硬件系统 | |
处理器 | 32位ARM Cortex-M4处理器内核 |
数据存储 | 16MB |
无线参数 | |
无线模块 | 工业级无线模块 |
标准及频段 | 可支持：FDD-LTE、TDD-LTE、CDMA2000/EVDO、WCDMA、TD-SCDMA、GPRS/EDGE |
可选单模、多模或全网通 | |
理论带宽 | FDD-LTE：下行速率150Mbps，上行速率50Mbps |
TDD-LTE：下行速率61Mbps，上行速率18Mbps | |
WCDMA：下行速率42Mbps，上行速率5.76Mbps | |
TD-SCDMA：下行速率2.8Mbps，上行速率2.2Mbps | |
CDMA2000/EVDO：下行速率3.1Mbps，上行速率1.8Mbps | |
GPRS/EDGE：速率171.2kbps/384kbps | |
发射功率 | ≤24 dBm |
接收灵敏度 | ≤-109 dBm |
接口类型 | |
电源接口 | 工业级端子接口，内置电源反向保护和过流/过压保护 |
串口 | 1组RS232接口 |
1组RS485接口 | |
数据位：5、6、7、8位 | |
停止位：1、1.5、2位 | |
校验：无校验、奇校验、偶校验 | |
串口速率：1200-115200bps | |
应用接口 | 1组模拟量输入接口 |
12位AD，支持4-20mA电流信号和0-5V电压信号 | |
LoRa通信 | 内置Lora通信模块 |
网络接口 | 外置1组RJ45以太网接口(可选) |
蓝牙接口 | 蓝牙通信：内置蓝牙通信模块 |
USIM卡接口 | 标准的自弹式Micro Sim卡座，支持1.8V/3V USIM卡，内置15KV ESD保护 |
天线接口 | 2个标准SMA阴口天线接口，特性阻抗50欧 |
电源供电 | |
标准电源 | DC 12V |
供电范围 | DC 5-16V |
充电管理 | 内置充电模块，支持太阳能电池板浮充供电 |
电池内置 | 20000mAh锂电池 |
物理特性 | |
外壳 | 铝合金外壳，保护等级IP68，外壳和系统安全隔离 |
外形尺寸 | 206 × 174 × 66 mm(不包括天线和安装件) |
重量 | 约1250g(不包括天线、安装件和包装) |
环境参数 | |
工作温度 | -10℃～+45℃ |
储存温度 | -30℃～+55℃ |
相对湿度 | 95%RH(无凝结) |
LED控制终端技术参数表
五、应用场景
LED控制终端通过通信接口控制LED信息发布，内置4G数据传输单元与锂电池，解决了野外数据传输问题。可对现有LED屏改造升级，特别适用于社区、车站、公路LED屏管理。
LED控制终端现场安装效果图
六、常见问题
1、终端能支持哪些接口？
答：终端支持1组RS232接口，1组RS485接口和1组模拟量接口。
2、终端支持本地显示吗？
答：可以的，终端内置128*64点阵LED屏，用于参数设置查看。
3、终端可以支持视频摄像传输吗？
答：不可以的，这款终端只支持图像摄像机传输，如果需要视频传输推荐我们另外一款产品网络遥测终端机。
4、终端供电方式？是否支持太阳能充电？
答：内置2000mAh锂电池和太阳能充电控制模块，支持太阳能和DC12V供电。
5、终端多久发送数据？
答：终端支持定时发送和实时召测，用户可以根据实际需求调整发送间隔时间。可以一站四发，并且支持主备信道自动切换。
6、终端如何安装？
答：终端可以安装于野外或者室内，可以通过立杆抱箍或者挂墙固定。

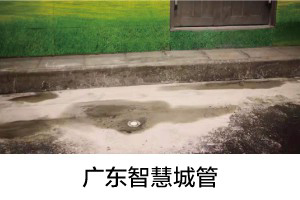

七、产品应用案例
